GB 스테인레스 스틸 플랜지 글로브 밸브

Bolaisi는 GB 규격 산업용 밸브를 전문으로 하는 엄격한 품질 관리와 고급 제조를 갖춘 신뢰할 수 있는 공급업체입니다. GB 스테인레스 스틸 플랜지 글로브 밸브는 스테인레스 스틸 구조와 표준 플랜지 연결을 사용하여 GB 표준에 맞게 완벽하게 설계되었습니다. 우리는 GB/T 12235로 제조하여 국내 산업 파이프라인 요구 사항에 맞는 도매 및 맞춤형 서비스를 제공합니다.

문의 보내기

제품 설명

GB 스테인레스 스틸 플랜지 글로브 밸브는 산업용 배관 시스템을 위한 핵심 조절 및 차단 장치입니다. 이 밸브는 중국 국가 표준을 엄격하게 준수하여 설계 및 제조되었으며 GB/T 12235를 포함한 권위 있는 GB 표준을 완벽하게 충족하고 규제 정확도와 밀봉 신뢰성의 균형을 유지합니다.

밸브는 밸브 스템을 통해 디스크를 상하로 구동하여 중간 온-오프 제어와 정밀한 유량 조절을 실현합니다. 내식성이 뛰어난 스테인레스 스틸과 표준화된 플랜지 연결 구조를 채택하여 설치가 쉽고 유지 관리가 간단하며 우수한 밀봉 성능과 안정적인 작동이 특징입니다.

높은 안전성과 신뢰성을 요구하는 화학, 전력, 제약, 수처리, 식품 가공 및 기타 산업에서 널리 사용되는 이 밸브는 배관 시스템의 안정적이고 효율적인 작동을 보장하는 핵심 밸브 장비입니다.

기술적인 매개변수

목	사양
제품명	GB 스테인레스 스틸 플랜지 글로브 밸브
모델	J41W/H-16P, J941W/H-40P 등 (GB/T 12235)
공칭 직경	DN10 ~ DN400 (NPS 3/8 ~ 16)
공칭 압력	PN10, PN16, PN25, PN40, PN63, PN100(GB/T 12224)
본체 재질	304/304L/316/316L 스테인레스 스틸(GB/T 1220)
디스크 재질	본체와 동일합니다. 스테인레스 스틸 + 경질 합금 오버레이
씰 표면 재질	H: 경질 합금; W: 본체 재질; F: PTFE; Y: 텅스텐 카바이드
연결	플랜지형 RF/MFM/TG(GB/T 9113, GB/T 9124)
작동	수동, 전기(GB 3836.1 방폭), 공압, 베벨 기어
작동 온도	H/Y/W: -29℃ ~ +425℃; F: -29℃ ~ +200℃ (GB/T 12224)
적용 가능한 매체	물, 증기, 기름, 화학 매체, 부식성 매체
테스트 압력	쉘: 1.5×PN; 씰: 1.1×PN(GB/T 13927)
씰링 클래스	금속 씰: GB/T 13927 등급 B; 소프트 씰: GB/T 13927 등급 A

구성요소 재료

요소	선택적 자료	기준 및 비고
본체/보닛	304/304L/316/316LSS	GB/T 1220, 내식성 우수
밸브 스템	304, 316, 2Cr13 SS	GB/T 1220, 원활한 작동
디스크 / 시트	경질 합금 오버레이, 본체 재질, PTFE	GB/T 12235, 안정적인 밀봉
글랜드 패킹	PTFE, 유연한 흑연, 편조 흑연	다양한 온도 조건용
볼트/너트	스테인레스 스틸	GB/T 3098.1 / GB/T 3098.2

핵심 장점

전체 GB 표준 준수

설계, 제조 및 테스트는 GB/T 12235, GB/T 12224 및 기타 국가 표준을 엄격하게 따릅니다. 각 밸브는 GB 압력 테스트를 통과하며 국내 산업용 GB 배관 시스템과 완벽하게 호환됩니다.

우수한 밀봉 성능

금속 하드 씰과 PTFE 소프트 씰을 지원합니다. 고압, 고온 및 입자 함유 매체용 금속 씰, 누출 제로를 위한 소프트 씰. 둘 다 GB/T 13927을 충족합니다.

편리한 플랜지 연결

표준 RF, MFM 및 TG 플랜지는 GB/T 9113을 준수합니다. 다양한 밀봉 요구 사항에 맞게 설치 및 분해가 쉽습니다.

넓은 재료 및 작동 범위

본체 재질: 다양한 부식 수준을 위한 304/316/316L. 작동: 유연한 작동을 위한 수동, 전기, 공압, 베벨 기어.

낮은 유지관리 비용

명확한 상태 관찰과 손쉬운 유지 관리를 위한 외부 나사 및 요크(OS&Y) 구조. 편리한 교체와 낮은 고장률을 위한 표준 GB 부품.

응용

GB 스테인레스 스틸 플랜지 글로브 밸브는 높은 안전성과 신뢰성을 요구하는 GB 규격 일반 서비스용으로 설계되었습니다.

● 화학 산업: 공정 및 부식성 매체 파이프라인

● 전력 산업: 증기 및 냉각수 파이프라인

● 제약 산업: 청정 매체 운송

● 수처리: 상하수관

● 식품 가공: 식품등급 중간 파이프라인

압력 등급 PN10 ~ PN100 및 크기 DN10 ~ DN400에 적합합니다.

선택 지침

압력 및 온도

과압/과열을 방지하려면 GB/T 12224에 따라 재료와 씰을 선택하십시오.

부식성 재질

일반 매체: 304 중간 부식: 316 심한 부식: 316L

씰 및 플랜지

고압/고온/입자: 메탈 씰 + MFM/TG 플랜지 청정/저압: PTFE 소프트 씰 + RF 플랜지

구조

실외/관찰 필요: OS&Y(상승 줄기) 좁은 공간: NRS(비상승 줄기)

작동

로컬 작동: 수동 원격/자동: 전기/공압식(GB 3836.1에 따라 방폭)

설계 및 제조 표준

● 밸브 디자인: GB/T 12235

● 대면: GB/T 12221

● 플랜지: GB/T 9113, GB/T 9124

● 압력-온도 등급: GB/T 12224

● 테스트: GB/T 13927

● 재질: GB/T 1220, GB/T 3098.1/2

● 설치: GB 50235

설치 및 유지관리

설치 전 모델, 압력, 재료 및 씰이 GB 표준 및 서비스 조건을 충족하는지 확인하십시오. 몸체와 플랜지 표면에 손상이나 불순물이 있는지 확인하십시오.

설치

표시된 흐름 방향(낮은 입구, 높은 출구)으로 설치하십시오. GB 50235에 따라 볼트를 고르게 조이십시오.

작업

천천히 그리고 부드럽게 작동하십시오. 전기 밸브의 경우 필요한 경우 GB 3836.1을 준수하는지 확인하십시오.

정기 유지 관리

플랜지와 스템 패킹을 정기적으로 검사하십시오. 내부 불순물을 청소하여 디스크 걸림을 방지하십시오.

장기 유지보수

GB 규격 부품을 사용하여 마모된 시트/디스크 표면을 점검하고 다시 마무리하거나 교체하십시오. 장기간 종료한 후 다시 시작하기 전에 테스트하십시오.

GB 스테인레스 스틸 플랜지 글로브 밸브는 GB/T 12235 및 기타 권위 있는 표준을 엄격히 준수하여 전체 국가 표준을 준수하도록 제작되었습니다. 내식성 스테인레스 스틸 및 표준화된 플랜지 연결을 통해 안정적인 밀봉, 쉬운 작동, 간단한 유지 관리 및 높은 다용성을 특징으로 합니다.

PN10 ~ PN100, DN10 ~ DN400에 적합하며 화학, 전력, 제약 및 기타 여러 산업에 적용되며 일반 규정 및 차단 요구 사항을 모두 충족합니다. GB 수준의 품질로 안전하고 안정적인 파이프라인 작동, 쉬운 선택 및 낮은 유지 관리 비용을 보장하므로 국내 산업용 배관 시스템에 선호되는 GB 준수 밸브입니다.

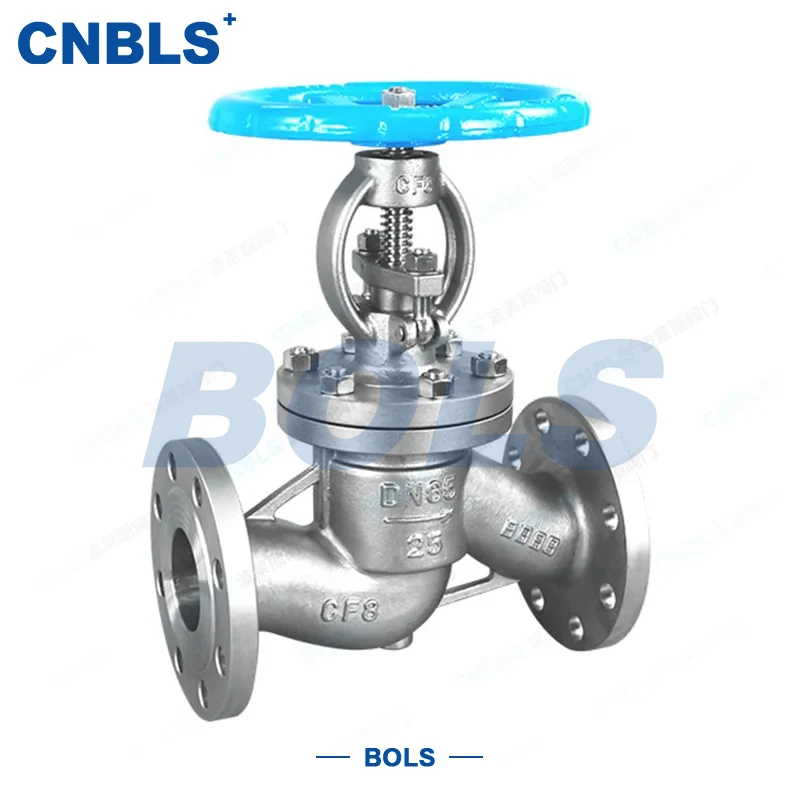

GB Stainless Steel Flange Globe Valves
