볼 밸브는 고온 조건에서 어떻게 견고한 밀봉을 유지합니까?

석유화학 정제소 내부에서는 540°C의 과열 증기가 수 마일에 달하는 배관을 통과합니다. 집중형 태양광 발전소에서는 600°C의 용융염이 열교환기를 통해 흐릅니다. 이러한 극한 조건에서는 엄청난 열 응력에도 불구하고 긴밀한 밀봉을 유지할 수 있는 밸브가 필요합니다. 널리 사용되는 산업용 밸브인 볼 밸브는 이러한 온도에서 근본적인 문제에 직면합니다. 즉, 볼과 시트 재료가 서로 다른 속도로 팽창합니다. 씰링 시스템이 이러한 차등 팽창을 수용할 수 없으면 밸브에서 누출이 발생하여 안전 위험, 제품 손실 및 비용이 많이 드는 가동 중지 시간이 발생합니다. 그러나 고온 볼 밸브는 일반적으로 500°C를 초과하는 온도에서도 기밀 차단 기능을 달성합니다. 이것이 어떻게 가능합니까?

이 기사에서는 다음을 가능하게 하는 엔지니어링 원리와 고급 재료를 살펴봅니다.볼 밸브고온 조건에서 견고한 밀봉을 유지합니다. 솔루션은 시트 재료 선택(고급 폴리머에서 금속 합금까지), 열팽창을 보상하는 시트 설계 형상, 볼과 시트 사이의 신중한 재료 매칭, 중요한 구성 요소를 보호하기 위한 열 장벽 사용의 정교한 조합에 있습니다. 또한 적절한 스템 씰의 선택, 화재 안전 설계 원칙의 적용 및 열 보상 스프링의 사용은 모두 고온 볼 밸브의 씰링 무결성에 기여합니다. 이 기사에서는 이러한 메커니즘을 분석하여 볼 밸브가 현대 산업에서 직면하는 가장 극한 조건에서 안정적으로 작동하도록 설계할 수 있는 방법에 대한 포괄적인 이해를 제공합니다.

목차

• 1. 볼 밸브란 무엇이며 어떻게 작동합니까?
• 2. 고온은 볼 밸브 씰링에 어떤 문제를 야기합니까?
• 3. 시트 재료 선택이 고온 밀봉에 어떤 영향을 줍니까?
• 4. 열팽창을 보상하는 좌석 디자인은 무엇입니까?
• 5. 스프링 하중과 예압은 어떻게 온도에서 밀봉력을 유지합니까?
• 6. 스템 씰과 화재 안전 설계는 어떤 역할을 합니까?
• 7. 자주 묻는 질문(FAQ)
• 8. 결론

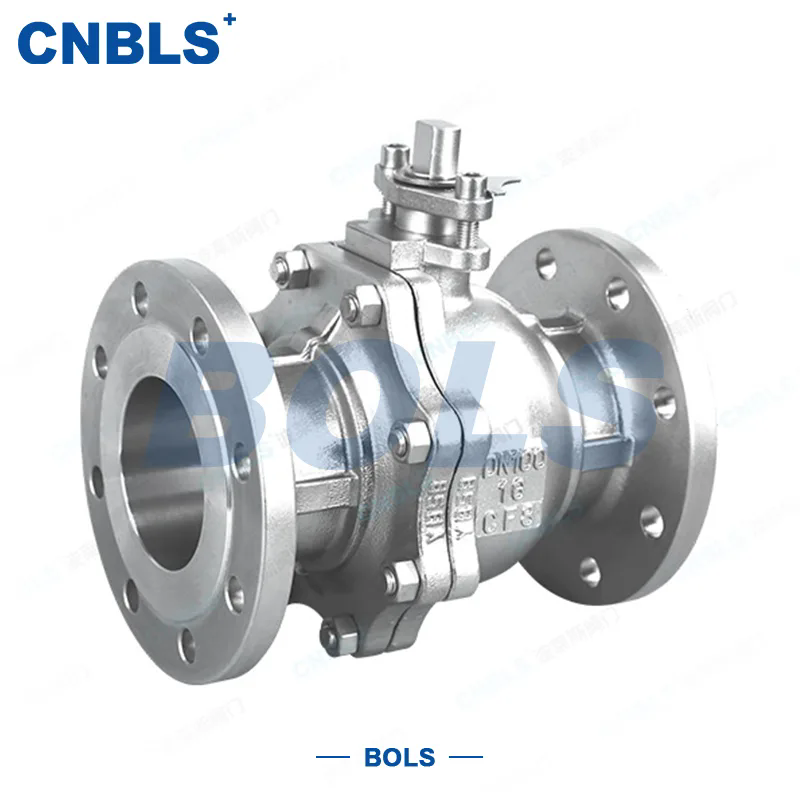

1. 볼 밸브란 무엇이며 어떻게 작동합니까?

고온 밀봉의 세부 사항을 살펴보기 전에 볼 밸브의 기본 설계를 이해하는 것이 중요합니다. 볼 밸브는 중공 회전 볼을 사용하여 유체의 흐름을 제어하는 ​​1/4회전 밸브입니다. 볼의 중앙에는 원통형 보어(또는 포트)가 있습니다. 핸들을 열림 위치로 돌리면 보어가 유로와 정렬되어 유체가 통과할 수 있습니다. 핸들을 90도 회전시키면 볼이 회전하여 보어가 유로에 수직이 되도록 하여 흐름을 차단합니다. 밀봉은 일반적으로 밸브의 상류측과 하류측에 위치한 두 개의 시트에 대해 볼을 눌러 이루어집니다.

볼 밸브의 주요 구성 요소는 다음과 같습니다.

• 몸:내부 구성 요소를 수용하고 파이프라인에 연결하는 밸브의 외부 셸입니다.
• 공:흐름을 제어하는 ​​회전 구형 요소입니다.
• 좌석:누출을 방지하기 위해 볼을 누르는 밀봉 요소입니다.
• 줄기:볼을 액추에이터나 핸들에 연결하는 샤프트입니다.
• 스템 씰:스템 주변의 누출을 방지하는 씰입니다.
• 액추에이터/핸들:공을 회전시키는 데 사용되는 메커니즘입니다.

볼 밸브는 신뢰성, 작동 용이성 및 우수한 밀봉 성능으로 잘 알려져 있습니다. 단순한 온/오프 밸브부터 스로틀링 용도를 위한 V-노치 볼이 있는 정교한 제어 밸브까지 다양한 구성으로 제공됩니다. ~에절강 볼라이시 밸브 유한 공사., 석유 및 가스, 석유화학, 발전, 화학처리 등 다양한 산업분야에 사용되는 볼밸브를 제작하고 있습니다.

2. 고온은 볼 밸브 씰링에 어떤 문제를 야기합니까?

온도가 상승하면 볼 밸브 구성 요소의 물리적 치수가 변경됩니다. 공, 좌석, 몸체가 모두 팽창하지만 같은 속도는 아닙니다. 시트 재료의 열팽창 계수(CTE)는 일반적으로 볼 및 본체 재료의 열팽창 계수와 다릅니다. 이러한 차등 팽창은 밀봉 성능에 여러 가지 해로운 영향을 미칠 수 있습니다. 첫째, 시트가 볼보다 더 많이 팽창하면 과도하게 압축되어 과도한 마모, 높은 토크 및 잠재적인 고착이 발생할 수 있습니다. 둘째, 시트가 볼보다 덜 팽창하면 밀봉 압력이 떨어져 누출이 발생할 수 있습니다. 셋째, 폴리머 시트 재료는 고온에서 성능이 저하되어 탄력성과 밀봉 성능을 잃을 수 있습니다.

치수 변화 외에도 고온은 재료의 기계적 특성에 영향을 미칠 수 있습니다. 금속의 경도와 탄성 계수는 ​​온도가 상승하면 감소하며, 이는 접촉 압력과 시트의 밀봉 유지 능력에 영향을 미칠 수 있습니다. 시트 소재의 열 안정성도 중요한 요소입니다. 시트는 작동 온도에서도 모양과 성능을 유지할 수 있어야 합니다. 이것이 바로 올바른 시트 재료를 선택하는 것이 고온 볼 밸브에 대한 중요한 엔지니어링 결정인 이유입니다. 이러한 과제를 이해하는 것은 고온 조건에서 긴밀한 밀봉을 유지할 수 있는 볼 밸브를 설계하는 첫 번째 단계입니다.

400°C에서 작동하는 증기 라인에 설치된 볼 밸브를 상상해 보십시오. 밸브 본체와 볼은 스테인리스강으로 제작됩니다(CTE ≒ 17 x 10⁻⁶/°C). 시트는 강화 PTFE(CTE 100 x 10⁻⁶/°C)로 제작되었습니다. CTE의 중요한 차이는 PTFE 시트가 동일한 온도에서 강철 볼보다 훨씬 더 많이 팽창한다는 것을 의미합니다. 이러한 확장을 수용할 수 있는 디자인이 없으면 시트가 볼에 과도한 압력을 가하여 잠재적으로 볼이 눌릴 수 있습니다. 반대로, 시트재가 충분히 팽창하지 않으면 밀봉압력이 상실되어 누출이 발생하게 됩니다. 따라서 일반적인 고온 볼 밸브 설계는 안정적인 밀봉을 보장하기 위해 이러한 경쟁 힘의 균형을 맞춰야 합니다. Zhejiang Bolaisi Valve Co., Ltd.의 볼 밸브는 이러한 열 역학에 대한 깊은 이해를 바탕으로 설계되어 가장 까다로운 고온 환경에서 안정적인 성능을 보장합니다.

3. 시트 재료 선택이 고온 밀봉에 어떤 영향을 줍니까?

시트 재료의 선택은 아마도 고온 응용 분야용 볼 밸브를 설계할 때 가장 중요한 결정일 것입니다. 시트는 작동 온도에서 밀봉 성능을 유지하고 화학적 공격에 저항해야 하며 작동 압력을 견딜 수 있을 만큼 충분한 기계적 강도를 보여야 합니다. 또한 과도한 마찰이나 누출을 일으키지 않고 볼과 시트 사이의 차등 팽창을 수용할 수 있어야 합니다. 고온 응용 분야의 경우 시트 재료는 크게 폴리머 기반, 금속 기반 및 복합 재료의 세 그룹으로 분류할 수 있습니다. 각 카테고리는 고유한 속성 세트를 제공하며 특정 온도 범위에 적합합니다.

PTFE 및 그 강화 변형과 같은 폴리머 기반 시트 재료는 최대 약 200°C ~ 260°C의 온도에 사용할 수 있는 볼 밸브에 널리 사용됩니다. 변성 PTFE(예: 유리 섬유, 탄소 섬유 또는 청동 필러 사용)는 향상된 기계적 특성과 내마모성을 제공합니다. 그러나 PTFE는 상대적으로 높은 열팽창계수를 갖고 있어 더 높은 온도에서 문제가 될 수 있습니다. 260°C 이상의 온도에서는 열 분해로 인해 폴리머 재료가 일반적으로 적합하지 않습니다. 이러한 경우에는 금속 시트 볼 밸브가 필요합니다.

금속 시트 볼 밸브는 일반적으로 볼과 시트 표면에 단단한 표면이 있는 금속 대 금속 씰을 사용합니다. 일반적인 시트 재료에는 스테인리스강, Stellite, Inconel 및 기타 고온 합금이 포함됩니다. 시트와 볼은 매우 매끄럽게 마감 처리되어 누출 방지 밀봉이 이루어집니다. 금속 대 금속 씰은 고온에 대한 탁월한 내성을 제공하며 최대 600°C 이상의 응용 분야에 적합합니다. 그러나 가격이 더 비싸고 완전히 밀폐되지 않을 수도 있습니다. 시트 성능을 향상시키기 위해 소프트 씰(탄성중합체 또는 PTFE)을 추가할 수 있습니다. 아래 표는 일반적인 시트 재료와 온도 성능을 비교한 것입니다.

시트 재료의 선택은 작동 온도, 압력, 유체 화학 및 필요한 누출율에 대한 신중한 분석을 기반으로 해야 합니다. 최대 260°C의 고온 응용 분야의 경우 강화 PTFE 또는 PEEK 시트가 있는 볼 밸브가 비용 효율적인 솔루션입니다. 최대 600°C 이상의 온도에서는 금속 시트 볼 밸브가 유일한 실행 가능한 옵션입니다. Zhejiang Bolaisi Valve Co., Ltd.에서는 고객의 특정 요구 사항을 충족하기 위해 다양한 시트 재료 옵션을 제공합니다. 당사 엔지니어링 팀은 귀하의 응용 분야에 가장 적합한 시트 소재를 선택하는 데 도움을 드릴 수 있습니다.

4. 열팽창을 보상하는 좌석 디자인은 무엇입니까?

재료 선택 외에도 시트의 기계적 설계는 고온에서 견고한 밀봉을 유지하는 데 중요합니다. 열팽창 효과를 보상하기 위해 여러 가지 혁신적인 좌석 디자인이 개발되었습니다. 일반적인 접근 방식은 "캠" 또는 "캠" 시트 디자인을 사용하는 것입니다. 이 디자인에서는 시트가 일반적으로 캠 슬롯이나 쐐기 모양의 포켓에서 제어된 방식으로 움직이도록 장착됩니다. 온도가 올라가고 볼과 시트가 팽창하면 시트는 접촉 압력을 유지하면서 볼 쪽으로 이동하게 됩니다. 이 스프링 장착 동작은 시트가 볼의 팽창을 따르도록 보장하여 시트와 본체 사이의 차등 팽창을 보상합니다.

또 다른 진보된 디자인은 '플로팅 시트' 컨셉이다. 플로팅 시트 볼 밸브에서는 시트가 본체에 단단히 고정되어 있지 않습니다. 대신, 스프링이 장착되어 축 방향으로 움직일 수 있습니다. 이를 통해 시트는 온도와 압력 변화에 적응하여 일관된 밀봉력을 유지할 수 있습니다. 플로팅 시트 설계는 밸브의 사용 수명 동안 마모에 대한 보상도 제공합니다. 시트가 마모됨에 따라 스프링 힘이 밀봉 압력을 유지합니다. 이는 고온 응용 분야에 사용되는 것을 포함하여 고성능 볼 밸브에 널리 채택되는 설계입니다. 아래 표에는 다양한 시트 디자인과 열 보상 메커니즘이 요약되어 있습니다.

시트 디자인 외에도 볼과 시트의 표면 마감도 밀봉에 중요합니다. 매끄럽고 광택이 나는 표면(Ra 0.2-0.4 µm)은 누출 경로를 최소화하고 마찰을 줄입니다. 금속 시트 볼 밸브의 경우 누출 방지 밀봉을 달성하기 위해 겹쳐진 표면 마감이 종종 사용됩니다. Zhejiang Bolaisi Valve Co., Ltd.에서는 볼 밸브 시트가 가장 까다로운 요구 사항을 충족할 수 있도록 정밀 가공 및 래핑 공정을 사용합니다. 당사의 볼 밸브는 고급 시트 형상과 표면 마감으로 설계되어 고온 응용 분야에서 안정적이고 장기적인 밀봉을 제공합니다.

5. 스프링 하중과 예압은 어떻게 온도에서 밀봉력을 유지합니까?

스프링 하중은 열 팽창과 마모의 영향을 보상하는 중요한 설계 요소입니다. 스프링 장착 시트 설계에서는 스프링(또는 스프링 세트)이 시트를 볼에 밀어 넣어 제어된 예압을 유지합니다. 이 예압은 볼과 시트가 팽창하거나 수축하는 경우에도 밀봉력이 유지되도록 보장합니다. 예압이 없으면 시트가 마모되거나 구성품이 팽창함에 따라 밀봉 압력이 떨어져 누출이 발생할 수 있습니다. 스프링 장착 시트는 차등 팽창이 중요한 고온 응용 분야에 특히 중요합니다.

과도한 마찰이나 마모 없이 충분한 밀봉 압력을 제공할 수 있도록 스프링 힘을 주의 깊게 계산해야 합니다. 또한 스프링 힘은 시트를 볼에서 밀어내는 경향이 있는 공정 유체의 압력과 균형을 이루어야 합니다. 스프링 설계는 밸브가 겪을 수 있는 고온과 주기적인 하중을 견딜 수 있을 만큼 견고해야 합니다. 일반적으로 스프링은 고온에서 이완을 방지하기 위해 인코넬 또는 17-7 PH 스테인리스강과 같은 고온 합금으로 만들어집니다.

최적의 밀봉 압력을 달성하기 위해 제조 과정에서 예압력을 조정할 수 있습니다. 이는 미묘한 균형입니다. 예압이 너무 높으면 과도한 마찰이 발생하여 더 높은 작동 토크가 필요하고 마모가 증가합니다. 예압이 너무 적으면 누출이 발생합니다. 볼 밸브 설계 및 제조에 대한 우리 공장의 경험을 통해 최소한의 작동 토크로 긴밀한 밀봉을 보장하는 최적화된 예압이 탄생했습니다. 예압은 또한 볼의 시트 하중을 보상하도록 선택되어 시트 재료가 과도한 응력을 받지 않도록 합니다. 올바르게 예압된 볼 밸브는 고온 사이클링에서도 밸브의 전체 설계 수명 동안 밀봉 성능을 유지합니다.

다음 표에는 고온 볼 밸브의 스프링 장착 시트 설계에 대한 주요 고려 사항이 요약되어 있습니다.

6. 스템 씰과 화재 안전 설계는 어떤 역할을 합니까?

볼 및 시트 씰이 볼 밸브의 주요 씰링 요소인 반면, 스템 씰도 누출을 방지하는 데 똑같이 중요합니다. 스템은 밸브 본체를 관통하여 볼을 액추에이터에 연결합니다. 이러한 침투로 인해 잠재적인 누출 경로가 생성됩니다. 고온 적용 분야의 경우 스템 씰은 시트와 동일한 고온을 견딜 수 있도록 설계되어야 합니다. 일반적인 해결책은 서로 다른 기능을 가진 여러 개의 씰링 링으로 구성된 다층 스템 씰을 사용하는 것입니다. 1차 씰(예: 흑연 또는 PTFE 링)은 기본 씰을 제공하고 2차 씰(예: 금속 또는 섬유 링)은 백업 보호 기능을 제공합니다.

스템 씰 디자인은 스템과 본체의 팽창과 수축도 고려해야 합니다. 일반적인 설계에서는 스프링 또는 벨빌 와셔가 스템 씰에 일정한 예압을 제공하는 활하중 스템 씰을 사용합니다. 이 예압은 열팽창으로 인해 부품이 움직이는 동안에도 씰이 단단히 유지되도록 보장합니다. 스템 씰은 또한 먼지나 습기와 같은 외부 오염으로부터 밸브를 보호합니다. 화재 안전 볼 밸브의 경우 스템 씰은 화재 발생 시에도 씰링 무결성을 유지하도록 설계되었습니다. 여기에는 일반적으로 흑연과 같이 타거나 녹지 않는 재료로 만들어진 스템 씰과 금속 간 백업 씰이 포함됩니다.

화재 방지 볼 밸브는 API 607 ​​또는 ISO 10497 표준의 요구 사항을 충족하도록 설계되었습니다. 이러한 표준에서는 화재가 발생한 후에도 밸브가 단단히 밀봉되도록 요구합니다. 화재 안전 설계에는 기본 시트 또는 스템 씰이 화재로 손상되더라도 밸브가 씰링된 상태로 유지되도록 하는 기능이 포함되어 있습니다. 여기에는 금속 대 금속 시트 사용, 보조 스템 씰, 열 충격을 견딜 수 있는 견고한 본체 설계가 포함됩니다. 석유 및 가스 산업의 많은 고객은 중요한 응용 분야에 화재 방지 볼 밸브를 필요로 합니다. Zhejiang Bolaisi Valve Co., Ltd.에서는 가장 엄격한 안전 표준을 충족하는 화재 안전 볼 밸브를 제조합니다. 당사의 볼 밸브는 가장 극한의 조건에서도 씰링 무결성을 유지할 수 있도록 설계 및 테스트되었습니다.

아래 표에는 화재 안전 볼 밸브 설계의 주요 특징이 요약되어 있습니다.

7. 자주 묻는 질문(FAQ)

질문 1: 표준 볼 밸브가 처리할 수 있는 최대 온도는 얼마입니까?

답변: PTFE 시트가 있는 표준 볼 밸브는 최대 약 200°C(392°F)의 온도를 처리할 수 있습니다. 이보다 높은 온도에서는 PTFE 시트가 부드러워지기 시작하고 밀봉 기능이 상실됩니다. 최대 260°C(500°F)의 온도에서는 강화 PTFE 또는 PEEK 시트가 필요합니다. 260°C 이상의 온도에서는 금속 시트 볼 밸브가 필요합니다. Zhejiang Bolaisi Valve Co., Ltd.의 당사 공장에서는 고온 작동 인증을 받은 볼 밸브를 제공합니다.

질문 2: 열팽창 계수는 볼 밸브 씰링에 어떤 영향을 줍니까?

답변: 열팽창계수(CTE)는 가열 시 재료가 팽창하는 정도를 결정합니다. 시트 재료의 CTE가 볼 및 본체 재료의 CTE와 크게 다른 경우 시트가 과도하게 압축되거나 밀봉 압력을 잃을 수 있습니다. 예를 들어, PTFE는 CTE가 높기 때문에 팽창하여 볼에 과도한 압력을 가하여 토크가 높아지거나 고착될 수 있습니다. 금속 시트 볼 밸브는 이러한 효과를 최소화하기 위해 낮은 CTE 재료로 설계되었습니다. 적절한 좌석 디자인과 재료 선택은 이러한 영향을 완화할 수 있습니다.

질문 3: 소프트 시트 볼 밸브에 비해 금속 시트 볼 밸브의 장점은 무엇입니까?

대답: 금속 시트 볼 밸브는 특히 고온 응용 분야에서 소프트 시트 볼 밸브에 비해 여러 가지 장점을 제공합니다. 금속 시트는 최대 600°C 이상의 온도를 견딜 수 있는 반면, 소프트 시트는 200~260°C로 제한됩니다. 또한 금속 시트는 마모, 침식 및 화학적 공격에 대한 저항력이 향상되어 슬러리 서비스 또는 증기 서비스와 같은 까다로운 응용 분야에 적합합니다. 그러나 금속 시트 볼 밸브는 비용이 더 높을 수 있으며 소프트 시트 볼 밸브와 동일한 기밀 차단 기능을 달성하지 못할 수 있습니다. 선택은 특정 애플리케이션 요구 사항에 따라 달라집니다.

질문 4: 화재 안전 설계가 볼 밸브의 밀봉 성능에 어떤 영향을 미치나요?

대답: 화재 안전 설계는 화재 발생 시에도 볼 밸브가 밀봉 무결성을 유지하도록 보장합니다. 설계에는 일반적으로 기본 금속 대 금속 시트, 보조 흑연 또는 금속 스템 씰, 열 충격을 견딜 수 있는 견고한 본체 구조가 포함됩니다. 화재 안전 설계는 정상적인 작동 조건에서 밸브 성능을 저하시키지 않습니다. 중요한 애플리케이션에 추가적인 안전 계층을 제공합니다. 당사의 볼 밸브는 API 607 ​​및 ISO 10497 표준을 충족하는 화재 안전 설계로 제공됩니다.

질문 5: 고온 볼 밸브에는 어떤 유지 관리가 권장됩니까?

답변: 고온 볼 밸브는 장기적인 신뢰성을 보장하기 위해 정기적인 유지 관리가 필요합니다. 여기에는 스템과 볼의 주기적인 윤활, 시트와 볼의 마모 검사, 밸브 작동에 필요한 토크 점검이 포함됩니다. 고온 적용 분야에서는 시트 소재가 시간이 지남에 따라 성능이 저하될 수 있으므로 정기적인 검사가 필수적입니다. 금속 시트 볼 밸브의 경우 랩핑된 표면이 손상될 수 있으므로 밸브를 다시 랩핑하거나 시트를 교체해야 할 수도 있습니다. 우리 공장에서는 특정 작동 조건과 제조업체의 권장 사항을 기반으로 유지 관리 일정을 권장합니다. 중요한 응용 분야의 경우 상태 모니터링 프로그램은 마모 또는 손상의 조기 징후를 감지하는 데 도움이 될 수 있습니다.

8. 결론

고온 조건에서 견고한 밀봉을 유지하는 것은 재료 거동, 기계 설계 및 열 역학에 대한 정교한 이해가 필요한 복잡한 엔지니어링 과제입니다. 고온을 견딜 수 있는 볼 밸브는 시트 재질 선택, 시트 설계, 스프링 장착, 스템 밀봉 및 화재 안전 기능에 세심한 주의를 기울여 설계해야 합니다. 시트 재질의 선택에 따라 밸브의 최대 온도 성능이 결정되며, 시트 설계는 차등 팽창에도 불구하고 밀봉 압력이 유지되도록 보장합니다. 스프링 하중과 예압은 밸브 수명 동안 밀봉력을 유지하는 데 필수적이며 스템 씰은 스템 관통 시 누출을 방지합니다. 화재 안전 설계는 화재 발생 시 추가적인 보호 계층을 제공합니다.

절강 볼라이시 밸브 유한 공사.에서는 고온 응용 분야용 고성능 볼 밸브 제조에 대한 광범위한 경험을 보유하고 있습니다. 당사의 볼 밸브는 가장 까다로운 요구 사항을 충족하도록 설계되어 안정적인 밀봉, 긴 서비스 수명 및 낮은 유지 관리 기능을 제공합니다. 당사는 다양한 응용 분야에 적합한 다양한 시트 재질, 시트 디자인 및 화재 안전 옵션을 갖춘 광범위한 볼 밸브를 제공합니다. 당사의 엔지니어 팀은 귀하의 특정 요구에 맞는 올바른 볼 밸브를 선택하는 데 도움을 드릴 수 있습니다. 우리는 고객에게 최고 품질의 제품과 최고의 기술 지원을 제공하기 위해 최선을 다하고 있습니다.

지금 Zhejiang Bolaisi Valve Co., Ltd.에 문의하세요.고온 볼 밸브에 대해 자세히 알아보고 까다로운 응용 분야를 지원할 수 있는 방법을 알아보세요.
