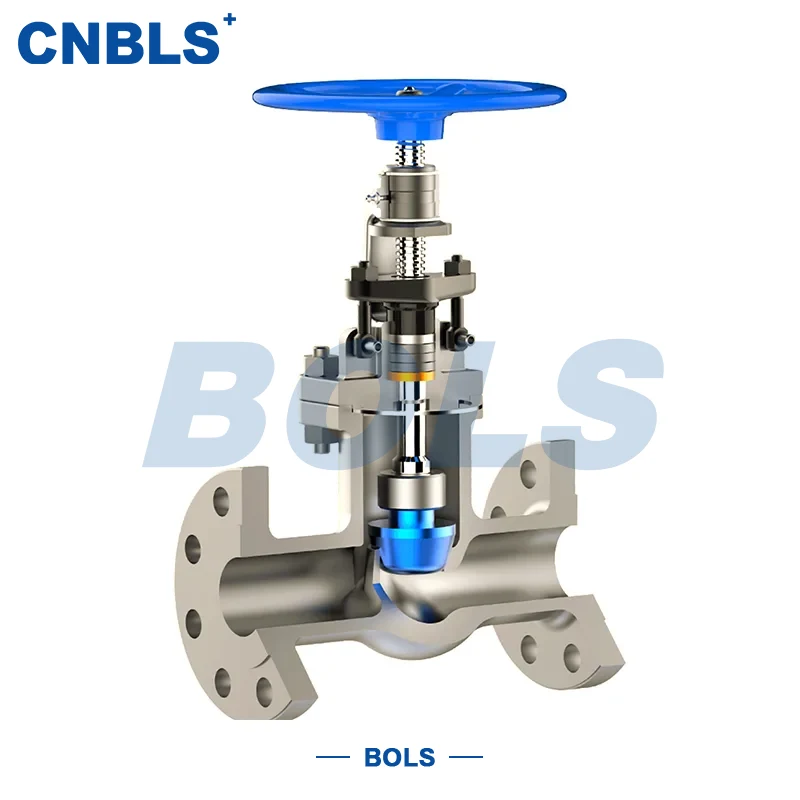

스테인레스 스틸 플랜지 암모니아 차단 밸브

스테인레스 스틸 플랜지 암모니아 차단 밸브는 암모니아 매체 전달 시스템용으로 특별히 설계된 전용 차단 및 조절 밸브입니다. 주로 액체 암모니아 및 암모니아 가스의 엄격한 온-오프 제어 및 정밀한 흐름 조절에 사용됩니다. 밸브는 밸브 스템을 통해 디스크를 위아래로 구동하여 암모니아를 효율적으로 제어합니다.

강력한 부식성, 높은 휘발성 및 저온에서 쉽게 결정화되는 암모니아의 특성을 목표로 하는 이 밸브는 내부식성 스테인레스 스틸로 일체형으로 제작되었으며 J41 표준 플랜지 연결 및 Type-B 전용 밀봉 구성 요소가 장착되어 있습니다. 최적화된 설계를 통해 암모니아 시스템에서 뛰어난 암모니아 내식성, 안정적인 밀봉 성능 및 폭넓은 저온 적응성을 보장합니다.

암모니아 시스템의 안전한 작동을 위한 핵심 제어 구성요소인 이 밸브는 암모니아 장비 및 밸브에 대한 관련 설계 표준을 엄격하게 준수하여 제조되었습니다. 모든 재료와 구조는 암모니아 서비스 요구 사항을 충족합니다. 이는 비료 생산, 냉동, 석유화학, 스판덱스 제조 및 암모니아 운송과 관련된 기타 산업 시나리오에 널리 사용됩니다. 편리한 설치와 안정적인 작동으로 기존 암모니아 파이프라인과 직접 일치할 수 있습니다.

핵심 제품 특징(암모니아 서비스 전용)

강력한 암모니아 내식성

본체 및 스템과 같은 핵심 부품은 HG/T 20581에 지정된 암모니아 서비스에 대한 재료 선택 요구 사항을 엄격히 준수하여 304 또는 316 스테인레스 스틸로 만들어집니다. 액체 암모니아 및 암모니아 가스에 의한 장기간 침식을 견딜 수 있고 재료 노화 및 부식 누출을 제거하며 미량 불순물이 있는 산업용 등급 암모니아에 적응할 수 있습니다.

특수 씰링 디자인

암모니아용으로 특별히 제작된 유연한 흑연 패킹과 함께 불소 고무 또는 특수 암모니아 방지 고무 씰과 일치하는 암모니아 서비스용 Type-B 전용 씰링 구조를 채택합니다. 암모니아 침투를 효과적으로 방지합니다. 밀봉 성능은 GB/T 13927 등급 A를 충족하며 특수 밀봉 테스트에서 눈에 띄는 누출이 없습니다.

강력한 서비스 적응성

설계 온도 범위: -40℃ ~ +150℃, 저온 액체 암모니아 저장 및 고온 암모니아 가스 운반에 완벽하게 적합합니다. 외부 나사 및 요크(OS&Y) 구조는 가시적인 스템 움직임을 제공하여 현장 작동 및 검사가 용이합니다.

뛰어난 안전 성능

전기 및 공압식 버전에는 Exd II BT4/CT4 방폭 등급을 준수하는 방폭형 액추에이터가 장착되어 있어 가연성 및 폭발성 암모니아에 적합합니다. 플랜지 연결은 암모니아 파이프라인 플랜지 표준을 준수하는 RF 및 MFM 면을 채택하여 씰링 신뢰성을 더욱 향상시키고 누출 위험을 줄입니다.

쉬운 작동 및 유지 관리

원활한 개폐를 위해 노동력을 절감하는 핸드휠을 갖춘 수동형. 전기식 및 공압식은 원격 제어 및 고주파 조절을 지원합니다. 분해 및 유지보수가 용이한 간단한 구조; 마모 부품(씰, 패킹)을 편리하게 교체할 수 있어 장기적인 유지 관리 비용이 절감됩니다.

핵심 기술 매개변수

주요 구성 요소의 재료 구성

제품 응용

특수 암모니아 방지 설계, 안정적인 밀봉 및 광범위한 서비스 적응성을 갖춘 스테인레스 스틸 플랜지 암모니아 차단 밸브는 암모니아 운송, 저장 및 규제와 관련된 다양한 산업 시나리오에서 널리 사용됩니다. ● 비료 산업: 고온 및 고압에서의 차단 및 조절을 위한 암모니아 합성, 저장 및 파이프라인.

● 냉동 산업: 냉장 보관 및 냉장 장치의 액체 암모니아 순환 시스템으로 저온 액체 암모니아에 적합합니다.

● 석유화학 산업: 암모니아 관련 반응, 정화 및 파이프라인, 강한 부식성 암모니아에 대한 내성.

● 스판덱스 제조: 정확한 흐름 제어를 위한 암모니아 원료 운반 및 반응 시스템.

● 기타 분야: 암모니아 시약 저장, 폐가스 처리, 암모니아와 관련된 제약 및 화학 공정; 특정 조건에 맞게 사용자 정의할 수 있습니다.

선택 가이드(암모니아 시스템에 정확히 일치)

암모니아 종류와 온도에 따라

o저온 액체 암모니아(≤ -20℃): 취성 및 부식을 방지하려면 316 스테인레스 스틸 + 저온 특수 암모니아 방지 씰을 선택하십시오.

o고온 암모니아 가스(≥ 120℃): 안정적인 장기 밀봉을 위해 밀봉 온도 저항 ≥ 150℃를 보장합니다.

시스템 압력에 따라

설계압력에 따라 PN10/16/25/40을 선택하세요. 변동하는 압력의 경우 추가 안전 여유를 위해 더 높은 압력 등급을 선택하십시오.

씰 선택

o일반 암모니아 서비스: 불소고무 Type-B 씰(비용 효율적이고 신뢰할 수 있음).

o심한 부식 또는 저온 액체 암모니아: 침투를 방지하기 위해 특수 암모니아 방지 고무를 사용해야 합니다.

작동 선택

o소/중구경, 낮은 작동 빈도: 수동식(조작 용이, 저비용).

o대구경, 고주파 또는 원격조종 : 안전을 위한 전기/공압 방폭형.

연결 선택

현장 암모니아 파이프라인 플랜지와 엄격하게 일치합니다. MFM은 RF보다 더 나은 밀봉 성능을 위해 선호됩니다.

운영 및 유지보수(안전한 운영 보장)

작동 참고 사항

● 설치하기 전에 암모니아 서비스에 맞는 모델, 압력, 재질 및 씰 유형을 확인하십시오. 몸체 및 플랜지 표면 내부의 오일 및 불순물을 청소합니다. 암모니아와 반응할 수 있는 그리스나 산성 물질을 방치하지 마십시오.

● 흐름 방향 표시(낮은 입구, 높은 출구)에 따라 설치하십시오. 역류로 인해 씰이 파손되고 심각한 누출 위험이 발생합니다.

● 부드럽고 천천히 작동하십시오. 수동 밸브에 과도한 힘을 가하지 마십시오. 전기/공압 밸브의 경우 시운전 전에 배선, 공기 공급 및 방폭 무결성을 확인하십시오.

● 과압 및 과열 작동을 엄격히 금지합니다. 비정상적인 소음이나 진동이 발생하면 즉시 점검을 중지하십시오.

유지보수 노트

● 암모니아 누출 감지기로 씰링을 정기적으로 검사하십시오. 약간의 누출이 있는지 패킹 글랜드를 조입니다. 누출이 계속되면 즉시 씰을 교체하십시오.

● 유지보수는 완전한 압력 해제 및 매체 퍼지 후에 수행되어야 합니다. 암모니아 누출 사고를 피하기 위해 절대 압력 하에서 분해하지 마십시오.

● 교체 시에는 정품 암모니아 지정 부품(씰, 패킹)만을 사용하십시오. 일반 인감은 엄격히 금지됩니다.

● 장기 공회전 밸브를 다시 시작하기 전에 스템 움직임과 씰을 확인하십시오. 필요한 경우 암모니아 밀봉 테스트를 수행하십시오. 스테인레스 스틸 부식을 방지하려면 종료 중에 습기와 먼지로부터 보호하십시오.
