2피스 하이 플랫폼 플랜지형 볼 밸브가 현대 산업 파이프라인 제어를 위한 현명한 선택인 이유

추상적인:올바른 밸브를 선택하면 파이프라인 안전, 자동화 효율성, 유지 관리 비용 및 장기적인 운영 안정성에 직접적인 영향을 미칠 수 있습니다. 그만큼2피스 하이 플랫폼 플랜지 볼 밸브~에서볼라이시안정적인 밀봉, 낮은 흐름 저항, 유연한 매체 호환성 및 액추에이터 통합이 필수적인 산업용 차단 응용 분야용으로 설계되었습니다. 2피스 본체, 플로팅 볼 씰링 구조, 글랜드형 스템 패킹 및 ISO5211 높은 장착 플랫폼을 갖춘 이 밸브는 물, 오일, 가스, 증기, 화학, HVAC 및 기타 산업용 파이프라인 시스템에 실용적인 솔루션을 제공합니다.

목차

• 2피스 하이 플랫폼 플랜지 볼 밸브란 무엇입니까?
• 그 구조는 파이프라인 성능을 어떻게 향상시키는가?
• 주요 장점은 무엇입니까?
• 소프트 씰과 금속 하드 씰은 어떻게 비교됩니까?
• 주요 기술 매개변수는 무엇입니까?
• 이 볼 밸브는 어디에 사용될 수 있습니까?
• 구매자는 올바른 밸브를 어떻게 선택해야 합니까?
• 밸브 제조업체로 Bolaisi를 선택하는 이유는 무엇입니까?
• 자주 묻는 질문
• 결론

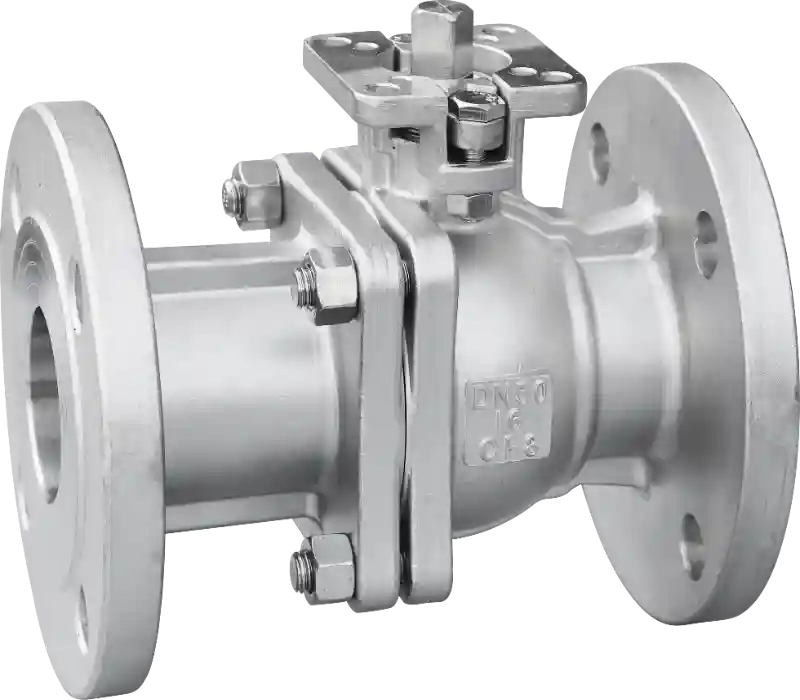

2피스 하이 플랫폼 플랜지 볼 밸브란 무엇입니까?

2피스 하이 플랫폼 플랜지형 볼 밸브는 주로 안정적인 파이프라인 차단을 위해 설계된 산업용 1/4회전 밸브입니다. 볼이 90도 회전하여 유로를 개폐하므로 작동이 빠르고 흐름 저항이 상대적으로 낮습니다. 또한 2피스 구조로 되어 있어 설치 후 접근이 어려운 설계에 비해 검사 및 유지관리가 더욱 편리합니다.

그 특징 중 하나는ISO5211 높은 장착 플랫폼. 많은 설치에서 추가 액추에이터 브래킷이 필요한 대신 표준화된 플랫폼을 통해 호환되는 전기 또는 공압식 액추에이터를 직접 장착할 수 있습니다. 따라서 이 밸브는 자동화 또는 원격 파이프라인 제어가 필요한 프로젝트에 특히 적합합니다.

볼라이시의 제품 정보에 따르면 밸브는 DN15-DN200(1/2"-8")으로 제공되며 스테인리스 스틸 밸브 본체를 사용하고 PN16 등급입니다. 양방향 흐름을 지원하며 작동 조건에 따라 PTFE 소프트 씰링 또는 금속 하드 씰링으로 구성할 수 있습니다.

그 구조는 파이프라인 성능을 어떻게 향상시키는가?

산업용 밸브의 성능은 재질뿐만 아니라 내부 구조 및 연결 설계에 따라 달라집니다. Bolaisi 설계에는 일반적인 파이프라인 요구 사항을 해결하기 위한 여러 기능이 통합되어 있습니다.

2피스 분할 밸브 본체

분할 본체는 구조적 무결성과 서비스 가능성 간의 실질적인 균형을 제공합니다. 일관된 가공 치수를 유지하면서 검사, 조립 및 유지 관리가 용이하도록 설계되었습니다. 산업 사용자의 경우 더 쉬운 접근으로 유지 관리 시간과 불필요한 파이프라인 가동 중지 시간을 줄이는 데 도움이 될 수 있습니다.

플로팅 볼 씰링 구조

플로팅 볼 디자인은 양방향 밀봉을 지원합니다. 중간 압력에서는 볼이 밸브 시트 쪽으로 밀려 밀봉 표면 간의 접촉을 유지하는 데 도움이 됩니다. 이 구조는 성능 조절보다 신뢰할 수 있는 격리가 더 중요한 차단 애플리케이션에 특히 유용합니다.

글랜드형 스템 패킹

밸브 스템은 외부 누출을 최소화하도록 설계된 글랜드형 패킹 구조를 사용합니다. 유지 관리 중에 패킹을 교체할 수도 있으므로 서비스 복잡성이 줄어들고 파이프라인에서 전체 밸브가 불필요하게 제거되는 것을 방지할 수 있습니다.

ISO5211 높은 플랫폼

높은 장착 플랫폼은 자동화 시스템의 가장 중요한 기능 중 하나입니다. 표준화된 인터페이스는 호환 가능한 공압 또는 전기 액추에이터의 직접 설치를 지원하여 장비 통합을 단순화하고 맞춤형 장착 구성 요소의 필요성을 줄입니다.

2피스 하이 플랫폼 플랜지 볼 밸브의 주요 장점은 무엇입니까?

엔지니어, EPC 계약자, 유통업체 및 산업용 밸브 구매자의 경우 밸브는 외관만 평가하기보다는 실제 작동 요구 사항에 따라 평가해야 합니다. 주요 이점은 다음과 같습니다.

• 빠른 90° 작동:1/4회전 개방 및 폐쇄로 신속한 파이프라인 분리가 가능합니다.
• 낮은 흐름 저항:직선형 볼 통로는 효율적인 유체 이동을 지원합니다.
• 양방향 밀봉:플로팅 볼 구조는 어느 방향에서든 차단을 지원합니다.
• 자동화 호환성:ISO5211 하이 플랫폼은 액추에이터 설치를 단순화합니다.
• 유연한 밀봉 옵션:PTFE 소프트 씰과 금속 하드 씰은 다양한 온도 및 매체 요구 사항을 해결합니다.
• 편리한 유지 관리:분할 본체와 교체 가능한 스템 패킹은 서비스 작업을 단순화합니다.
• 넓은 크기 범위:DN15-DN200 옵션은 광범위한 파이프라인 애플리케이션을 지원합니다.

이러한 특성으로 인해 이 밸브는 기존 수동 차단 시스템과 자동화된 산업용 유체 제어 장비 모두에 적합합니다.

소프트 씰과 금속 하드 씰은 어떻게 비교됩니까?

씰링 선택은 볼 밸브를 지정할 때 가장 중요한 고려 사항 중 하나입니다. 다양한 매체와 온도로 인해 밸브 시트에 대한 요구 사항이 매우 달라질 수 있습니다.

볼라이시가 게시한 테스트 정보에 따르면 소프트 씰 버전은 최대 150°C의 응용 분야에서 테스트되었으며 금속 하드 씰 버전은 최대 280°C의 조건에서 테스트되었습니다. 하드 씰 구성은 고온 침식이나 입자 충격으로 인해 기존의 소프트 시트 소재가 문제가 될 수 있는 경우에 특히 유용합니다.

구매자는 항상 실제 온도, 압력, 매체 구성, 호환성 요구 사항 및 해당 프로젝트 표준에 따라 밀봉 구성을 선택해야 합니다.

주요 기술 매개변수는 무엇입니까?

기본 사양을 이해하면 엔지니어와 조달 팀이 밸브가 특정 파이프라인 설계에 적합한지 여부를 더 쉽게 결정할 수 있습니다.

추가 요구 사항이 있는 프로젝트의 경우 구매자는 주문하기 전에 압력 온도 등급, 플랜지 표준, 매체 호환성, 액추에이터 토크 및 기타 엔지니어링 매개변수를 확인해야 합니다.

이 볼 밸브는 어디에 사용될 수 있습니까?

스테인리스강 구조, ​​다중 밀봉 구성, 플랜지 연결 및 액추에이터 호환성이 결합되어 이 밸브는 광범위한 산업 응용 분야에 사용할 수 있습니다.

• 도시 급수 및 배수:물 네트워크, 2차 물 시스템 및 폐수 차단 파이프라인에 적합합니다.
• 화학 처리:석유 제품, 약간 부식성이 있는 유체 및 선택된 고온 공정 라인에 적용 가능합니다.
• 가스 전송:안정적인 격리가 필요한 가스 파이프라인 스테이션 및 차단 시스템에 유용합니다.
• 발전소:보일러 증기, 난방 순환 및 관련 파이프라인 시스템에 적합합니다.
• 공장 HVAC:냉각수 및 열전달 오일 순환 시스템에 사용할 수 있습니다.
• 장비 지원 시스템:오일 운송, 냉각 순환 및 기타 산업용 유체 제어 응용 분야에 적합합니다.

자동화된 작동이 필요한 경우 ISO5211 높은 플랫폼을 통해 호환 가능한 전기 또는 공압식 액추에이터를 통합할 수 있으므로 밸브를 중앙 집중식 또는 원격 제어 시스템에 적합하게 만들 수 있습니다.

구매자는 올바른 밸브를 어떻게 선택해야 합니까?

산업용 볼 밸브 선택은 밸브 크기보다는 작동 조건부터 시작해야 합니다. 조달팀은 다음 체크리스트를 사용할 수 있습니다.

1. 매체를 식별하십시오.파이프라인이 물, 기름, 가스, 증기, 부식성 또는 입자 함유 유체를 운반하는지 확인합니다.
2. 작동 온도를 확인하세요.실제 온도 범위에 따라 PTFE 연질 밀봉 또는 금속 경질 밀봉을 선택하십시오.
3. 압력 요구 사항을 확인하십시오.밸브의 압력 등급이 시스템 설계 조건과 일치하는지 확인하십시오.
4. 공칭 직경을 선택합니다.DN 크기와 플랜지 치수를 기존 파이프라인과 일치시킵니다.
5. 작동 요구 사항을 결정합니다.원격 또는 자동 제어가 필요한 경우 액추에이터 호환성과 필요한 토크를 확인하십시오.
6. 재료 호환성을 확인하십시오.스테인레스 스틸 및 밀봉재는 운반 매체에 적합해야 합니다.
7. 유지 관리를 고려하세요.접근 가능한 포장과 실용적인 본체 구조를 갖춘 설계는 장기적인 서비스 복잡성을 줄이는 데 도움이 될 수 있습니다.

전문가2피스 하이 플랫폼 플랜지 볼 밸브공급업체는 고객이 실제 작업 조건에 따라 이러한 결정을 내리는 데 도움이 되는 기술 정보를 제공할 수 있어야 합니다.

밸브 제조업체로 Bolaisi를 선택하는 이유는 무엇입니까?

절강 볼라이시 밸브 유한회사생산, 가공, 검사, 조립, 품질관리 역량을 갖춘 산업용 밸브 제조업체 및 공급업체로 운영되고 있습니다. 제조사가 공개한 제품 정보에 따르면 각 밸브는 출하 전 기계 가공 검사, 조립 검증, 압력 테스트, 최종 검사를 거친다.

산업용 밸브 신뢰성은 공칭 사양보다 더 많은 것에 좌우되기 때문에 이러한 제조 접근 방식은 중요합니다. 치수 일관성, 밀봉 품질, 조립 정확도, 압력 테스트 및 최종 검사는 모두 신뢰할 수 있는 현장 성능에 기여합니다.

해외 바이어를 검색하는 경우중국 밸브 제조업체, 공급업체 또는 공장, Bolaisi는 다양한 크기와 밀봉 구성으로 2피스 하이 플랫폼 플랜지형 볼 밸브를 제공합니다. 또한 제품 설계는 현대 공장에서 점점 더 많이 발견되는 실제 요구 사항, 즉 기존 파이프라인 차단 장비를 자동화된 제어 시스템과 통합하는 요구 사항을 해결합니다.

볼라이시의 제품 포트폴리오에는 스테인레스 스틸 게이트 밸브, 글로브 밸브, 체크 밸브, 버터플라이 밸브 및 기타 산업용 밸브 솔루션이 추가로 포함되어 있어 구매자는 동일한 전문 공급업체로부터 다양한 파이프라인 제어 구성 요소를 소싱할 수 있습니다.

자주 묻는 질문

1. 2피스 하이 플랫폼 플랜지 볼 밸브의 주요 목적은 무엇입니까?

주요 목적은 안정적인 산업용 파이프라인 차단입니다. 90° 회전 볼 구조로 신속한 개폐가 가능하며, 플로팅 볼 디자인으로 양방향 밀봉이 가능합니다.

2. ISO5211 높은 플랫폼의 기능은 무엇입니까?

ISO5211 하이 플랫폼은 표준화된 액추에이터 장착 인터페이스를 제공합니다. 이를 통해 호환되는 전기 또는 공압식 액추에이터를 직접 설치할 수 있어 자동화 및 장비 통합이 단순화됩니다.

3. 소프트 실링과 금속 하드 실링의 차이점은 무엇입니까?

PTFE 소프트 씰링은 깨끗한 물, 가스 및 정상 온도 오일과 같은 응용 분야에 사용되며 최대 작동 온도는 150°C입니다. 금속 하드 씰링은 최대 작동 온도가 280°C인 고온 증기 및 입자 함유 매체를 비롯한 보다 까다로운 조건을 위해 설계되었습니다.

4. 어떤 사이즈를 이용할 수 있나요?

볼라이시 Q41F/H/Y 모델은 DN15에서 DN200까지의 크기로 나열되며 이는 대략 1/2"에서 8"에 해당합니다. 실제 가용성은 프로젝트 요구 사항에 따라 확인되어야 합니다.

5. 이 밸브를 전동 액추에이터와 함께 사용할 수 있습니까?

예. 통합 ISO5211 하이 마운팅 플랫폼은 호환 가능한 전기 또는 공압 액추에이터를 지원하도록 설계되었습니다. 액츄에이터 선택은 밸브 크기, 작동 압력, 매체 및 필요한 작동 토크를 기준으로 해야 합니다.

6. 이 밸브는 고온 응용 분야에 적합합니까?

예, 적절한 씰링 구성을 선택하면 가능합니다. Bolaisi는 최대 150°C의 온도를 위한 소프트 씰 버전과 최대 280°C의 온도를 위한 금속 하드 씰 버전을 지정합니다. 사용자는 선택하기 전에 전체 압력-온도 조건을 확인해야 합니다.

결론

그만큼2피스 하이 플랫폼 플랜지 볼 밸브빠른 1/4 회전 작동, 양방향 플로팅 볼 씰링, 서비스 가능한 2피스 본체, 유연한 씰링 옵션 및 ISO5211 액추에이터 호환성을 결합합니다. 물 및 가스 시스템부터 화학 처리, 증기, HVAC 및 발전소 파이프라인에 이르는 응용 분야를 통해 산업용 차단 및 자동화된 유체 제어 요구 사항에 대한 실용적인 솔루션을 제공할 수 있습니다.

믿을 수 있는 것을 공급받는다면2피스 하이 플랫폼 플랜지 볼 밸브전문적인 중국 제조업체로부터 적절한 크기, 밀봉 구조 또는 액추에이터 구성을 선택하는 데 도움이 필요합니다.저희에게 연락주세요귀하의 프로젝트에 대한 기술 지침과 적합한 밸브 솔루션을 Bolaisi에서 만나보세요.
