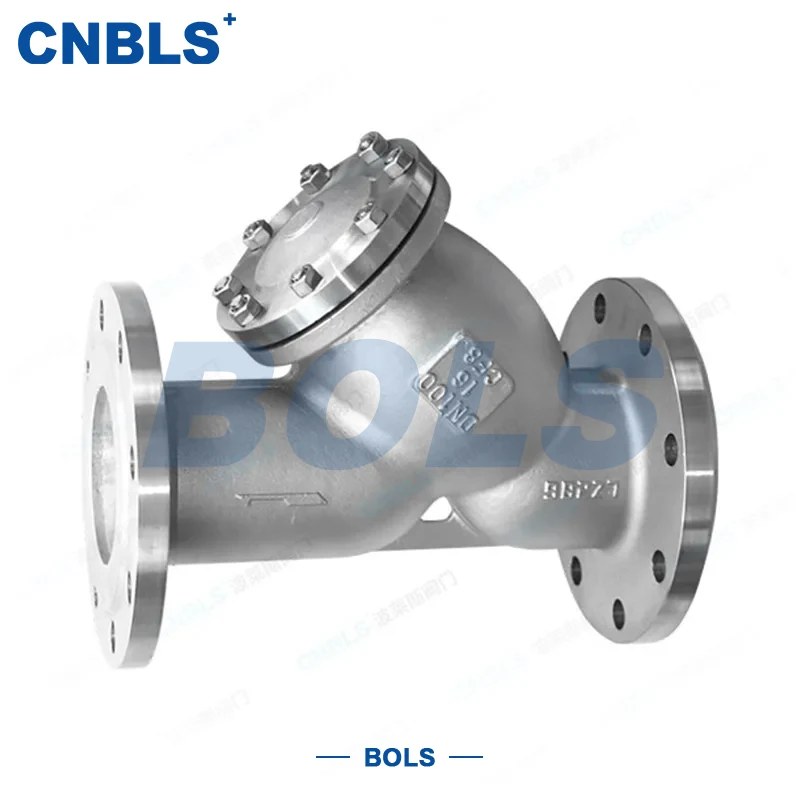

스테인레스 스틸 플랜지 Y형 필터

Bolaisi는 엄격한 품질 관리를 갖춘 전문 공급업체로 고효율 파이프라인 여과 장비를 전문으로 합니다. 당사는 내부식성 스테인레스 스틸, 높은 여과 효율 및 유지 관리가 용이한 스테인레스 스틸 플랜지 Y형 필터를 제조합니다. 우리는 다양한 산업 매체 정화 요구 사항을 충족하기 위해 고급 필터링 솔루션, 맞춤형 정밀 옵션 및 도매 서비스를 제공합니다.

문의 보내기

제품 설명

핵심 애플리케이션 시나리오

스테인레스 스틸 플랜지 Y형 필터는 컴팩트한 구조, 고효율, 유지 관리가 용이하고 내식성이 우수한 것이 특징입니다. 미디어를 정화하고 장비를 보호하기 위해 다양한 파이프라인 시스템에 널리 사용됩니다.

● 식품 및 제약 산업: 316L 스테인리스 스틸 + 식품 등급 씰, 100~200메시 고정밀 스크린, FDA/3A 표준을 완벽하게 충족합니다. 중금속 침전이 없고 오염이 없습니다. 온라인 블로우다운을 통해 원료 전달, 음료, 유제품 생산에 적합합니다.

● 석유화학 산업: 316/316L 재료, 클래스 150~클래스 600 등급. 밸브와 기기를 보호하기 위해 용제, 산성 원유, 염소 처리 매체에서 입자를 효과적으로 제거합니다. 지속적인 작동을 위한 자동 블로우다운 모델입니다.

● 도시 및 건설: 304 스테인리스 스틸, 20-60 메시. 급수, HVAC, 2차 급수 시스템에서 모래, 녹을 제거합니다. 낮은 유지보수 비용으로 펌프와 솔레노이드 밸브를 보호합니다.

● 산업 제조: 유압 시스템, 압축 공기 라인, 냉각수 회로용. 50-100 메쉬는 금속 입자와 먼지를 제거하여 마모를 줄입니다. Y형 디자인은 흐름 저항을 최소화합니다.

● 정밀 기기 및 전자 제품: 초순수 및 반도체 시스템용 200~500메시 소결 메쉬. 316L은 높은 청정도와 안정적인 작동을 보장합니다.

핵심 제품 장점

● 고효율 및 저저항: 유량 손실 ≤0.02MPa, 여과 효율 ≥98%.

● 강력하고 내구성이 뛰어납니다. 단조 스테인리스 스틸 본체로 압력에 강합니다.

● 폭넓은 호환성: 물, 기름, 가스, 화학물질에 대한 304/316/316L.

● 손쉬운 유지 관리: 온라인 블로우다운, 퀵 릴리스 스크린, 가동 중지 시간 최소화.

● 안전 및 규정 준수: 식품/제약 분야의 FDA/3A; GB 및 ASME 표준을 충족합니다.

핵심 기술 매개변수

매개변수 항목	매개변수 값
공칭 직경	DN6–DN100(NPT/BSP/GB 1/4"–4"); 표준: DN15, DN25, DN50, DN80
압력 등급	PN16, PN25, PN40, PN63, PN100; 클래스 150, 300, 600; 쉘 테스트: 1.5×등급; 씰 테스트: 1.1×rated
여과 정밀도	표준: 10~200메시; 맞춤형 고정밀: 200-500 메시; 효율성 ≥98%
적용온도	EPDM/실리콘: -20°C~120°C; PTFE: -20°C~180°C; FKM: -20°C~200°C; 하스텔로이: -40°C~300°C
핵심 소재	본체/프레임: 304/316/316L; 스크린: 직조/소결/하스텔로이; 물개: PTFE/EPDM/FKM/FDA 실리콘
적용 가능한 미디어	물, 바닷물, 식용유, 기름, 화학용제, 약산/알칼리, 압축공기
흐름 저항 손실	정격 유량에서 ≤0.02MPa
블로우다운 방법	수동; 전기/공압식 자동 블로우다운 옵션(타이머 조정 가능)
경영진 표준	GB/T 14382, GB/T 12224; ASME B16.34, API 602; FDA/3A(위생)

제품 정의 및 작동 원리

스테인레스 스틸 플랜지 Y형 필터는 Y형 유로와 암나사 연결부를 갖춘 정밀 필터링 장치입니다. 이는 고체 입자, 녹 및 부유 물질을 제거하여 다운스트림 펌프, 밸브 및 장비를 보호합니다.

작동 원리: 중력 침강 + 스크린 여과를 기반으로 합니다. 미디어는 Y형 본체에 들어갑니다. 무거운 입자는 하단 챔버에 침전됩니다. 미세한 입자가 스크린에 갇히게 됩니다. 세척된 매체는 하류로 흐릅니다. 분해하지 않고도 쉽게 세척할 수 있도록 배수 밸브가 제공되어 가동 중지 시간이 크게 줄어듭니다.

표준 스레드 연결(NPT/BSP/GB) 및 304/316/316L 소재는 다양한 매체와 열악한 조건에 대한 폭넓은 적응성을 보장합니다.

주요 유형 및 애플리케이션 매칭

유형	구조적 특성	적용 가능한 시나리오
기존의 짠 메쉬	304/316 직조 스크린, 10-200 메시, 비용 효율적, 우수한 흐름	상수도, 공업용 순환수, 일반유압라인
고정밀 소결 메쉬	다층 소결 316/316L, 200-500 메쉬, 고강도, 긴 수명	초순수, 제약, 정밀기기
자동 블로우다운	타이머가 있는 전기/공압식 배수 밸브, 무인 작동	대규모 순환 시스템, HVAC, 석유화학 플랜트
아메리칸 스탠다드 스페셜	NPT 스레드, 클래스 150–600, ASME B16.34 / API 602	장비 수입, 미국 표준 프로젝트, 북미 수출

재료 선택 가이드

바디 & 프레임

● 304: 일반 물, 공기, 기름; -20°C~100°C; PN16~PN40; 도시 및 일반 산업.

● 316: 염화물, 약산, 해수; -20°C~180°C; PN16~PN63; 더 나은 내공성.

● 316L: 부식성이 강하고 위생적입니다. -40°C~200°C; FDA/3A; 제약 및 식품.

화면

● 우븐 메쉬: 10~200메시, 경제적이고 교체가 용이합니다.

● 소결 메쉬: 200-500 메쉬, 고강도, 내마모성.

● 하스텔로이(Hastelloy): 고온 300°C 이하, 극심한 부식.

물개

● PTFE: -20°C~180°C, 강한 내식성.

● EPDM: -20°C~120°C, 물 시스템에 대한 내후성.

● FKM(Viton): -20°C~200°C, 고온 및 부식.

● 식품 등급 실리콘: FDA/3A, 무취, 무공해.

설치 및 유지관리

설치

1.흐름 화살표를 따르세요. 블로우다운 챔버가 아래를 향하도록 설치하십시오.

2. 설치 전에 파이프라인을 청소하십시오. 스크린과 씰을 확인하세요.

3. PTFE 테이프 또는 개스킷을 사용하십시오. 손상을 방지하려면 적절한 토크를 사용하십시오.

4. ≥30cm 유지 보수 공간을 확보하십시오. 옥외에 덮개를 설치하십시오.

5. 사용 전 30분 동안 천천히 압력을 가하고, 공기를 배출하고, 압력 테스트를 수행합니다.

유지

1.정기 블로우다운: 주 1~2회(보통); 하루에 1~2회(더러운 미디어).

2. 압력차가 ≥0.02MPa일 때 스크린을 청소하십시오. 파손된 경우 교체하십시오.

3. 본체를 깨끗이 하고 방청유를 바르십시오. 부식성 환경에서 구멍이 있는지 검사하십시오.

4. 누출, 낮은 유량 또는 높은 압력 차이 문제를 즉시 해결하십시오.

5. 수명주기 관리를 위한 유지보수 기록을 수립합니다.
