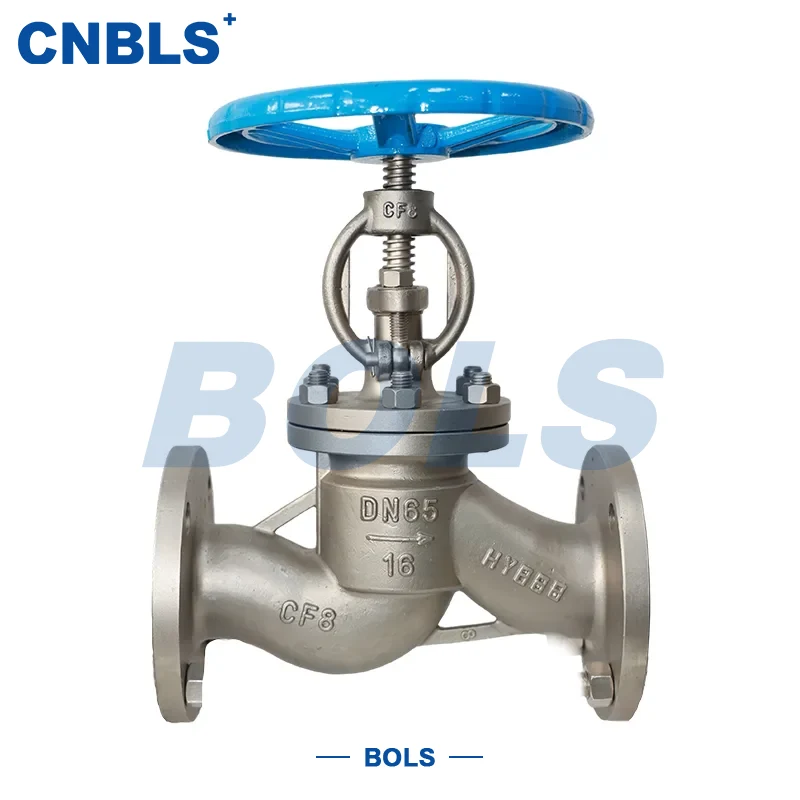

스테인레스 스틸 단조 강철 플랜지 글로브 밸브

Bolaisi는 고강도 산업용 밸브를 전문으로 하는 고급 단조 기술과 엄격한 품질 관리를 갖춘 전문 공급업체입니다. 당사의 스테인레스강 단조강 플랜지 글로브 밸브는 일체형 단조 및 플랜지 연결 기능을 갖추고 있어 높은 강도와 내식성을 제공합니다. 우리는 GB 및 API 표준에 따라 제조하고 고압 산업용 파이프라인의 요구 사항을 충족하기 위해 도매 및 맞춤형 서비스를 제공합니다.

문의 보내기

제품 설명

스테인레스 스틸 단조 강철 플랜지 글로브 밸브는 일체형 단조 기술로 제조되었으며 고강도 차단 및 조절 밸브에 속합니다. 핵심 구조는 스테인레스 스틸 단조 본체, 보닛 및 디스크 어셈블리로 구성됩니다. 밸브는 밸브 스템을 통해 디스크를 위아래로 구동하여 안정적인 온-오프 제어와 정밀한 흐름 조절을 달성합니다.

기존의 주강 밸브에 비해 스테인레스강 단조강 플랜지 글로브 밸브는 더 높은 재료 밀도, 더 큰 기계적 강도 및 더 안정적인 내충격성을 특징으로 합니다. 내식성 스테인레스강 및 성숙한 밀봉 구조를 통해 밸브는 고온, 고압 및 부식성 매체 환경에서 오랫동안 작동할 수 있습니다. GB, API, ASME 및 기타 표준에 따라 설계 및 제조되었으며 석유 및 가스, 고압 화학, 발전소 및 해양 시스템에 널리 사용되며 고압의 핵심 제어 구성 요소로 사용됩니다. 파이프라인.

핵심 구조 및 성능 특징

■ 일체형 단조 바디바디와 보닛은 개방형 또는 폐쇄형 단조로 생산되며, 내부 구조가 조밀하고 주조 다공성이 없습니다. 변동하는 압력이나 충격 조건에서 주조 밸브보다 구조적 안정성이 우수합니다.

■ 직선형 흐름 통로표준 직선형 설계는 국소적인 흐름 저항을 줄이고 더욱 선형적인 흐름 조절을 제공하므로 안정적인 제어가 필요한 프로세스 시스템에 이상적입니다.

■ OS&Y 외부 나사 및 요크 구조 상승 스템 설계로 밸브 위치를 명확하게 관찰할 수 있습니다. 스템 스레드는 매체로부터 격리되어 서비스 수명을 연장합니다.

■ 다중 씰링 솔루션사용 조건에 따라 금속 하드 씰 또는 PTFE 소프트 씰을 사용할 수 있으므로 밸브가 고온 고압 및 청정 매체 응용 분야를 모두 포괄할 수 있습니다.

핵심 기술 매개변수

목	사양
공칭 직경	DN10 – DN200 (NPS 3/8 – 8)
공칭 압력	PN16 – PN320; 클래스150 – 2500
연결 종료	플랜지형 RF / MFM / RJ
구조	직선형, OS&Y, 일체형 단조
작동	수동, 전기, 공압, 베벨 기어
작동 온도	하드웨어 유형: -40℃ ~ +550℃; F 유형: -29℃ ~ +200℃
씰 클래스	금속: API 598 클래스 IV; 소프트 씰: 클래스 VI

주요 소재 구성 Body & Bonnet

바디 & 보닛

재료	기준	애플리케이션
F304	ASTM A182	일반 부식성 매체
F316	ASTM A182	약한 부식성 매체
F316L	ASTM A182	심한 부식 또는 고순도 서비스

트림 및 씰링

● 밸브 스템: 316 또는 17-4PH 석출 경화 스테인리스 스틸

● 시트/디스크: Stellite 하드페이싱 또는 본체 재질 씰

● 패킹 : 유연한 흑연 또는 PTFE 강화형

● 플랜지 개스킷: 나선형 상처 개스킷/PTFE/RJ 링 개스킷

위의 재료 시스템을 사용하여 스테인레스 스틸 단조 강철 플랜지 글로브 밸브는 내마모성과 밀봉 안정성면에서 균형 잡힌 성능을 달성합니다.

작동 및 연결 옵션

목	옵션	애플리케이션
수동	핸드휠	표준 서비스, 저주파 작동
전기 같은	다회전 방폭형	원격 제어
영적인	단동/복동	고주파 조절
베벨 기어	고토크 드라이브	대구경 고압
플랜지면	RF / MFM	일반고압
RJ	링 조인트	Class1500+ 초고압
