고압 및 고온 서비스에 볼 밸브가 선호되는 이유는 무엇입니까?

정유, 화학 처리, 발전 등 까다로운 환경에서 밸브는 기존 장비의 성능을 빠르게 저하시키는 조건에서도 안정적으로 작동해야 합니다. 이러한 산업에서는 100bar를 초과하는 압력과 500°C를 초과하는 온도가 일상적으로 발생합니다. 다양한 밸브 유형 중에서볼 밸브이러한 고압 및 고온 응용 분야에서 선호되는 솔루션으로 부상했습니다. 간단한 1/4 회전 작동, 기밀 밀봉 기능 및 소형 설계는 가혹한 서비스 조건에서 기존의 게이트, 글로브 및 플러그 밸브에 비해 뚜렷한 이점을 제공합니다.

이 기사에서는 볼 밸브에 대한 체계적인 기술 분석을 제공하고 고압 및 고온 서비스에 적합하게 만드는 설계 특징, 재료 선택 및 엔지니어링 원리를 검토합니다. 분석에는 시트 재료 및 밀봉 메커니즘, 차체 구성 및 압력 억제, 열 관리 전략 및 성능을 검증하는 테스트 표준이 포함됩니다. 논의는 실용적인 엔지니어링 고려 사항을 기반으로 하며 엔지니어와 조달 전문가가 정보에 입각한 결정을 내리는 데 도움이 되는 세부 사양, 비교 표 및 선택 기준을 포함합니다.

목차

• 1. 볼 밸브 설계 원리 및 작동 특성
• 2. 고온 서비스용 시트 재료 및 밀봉 메커니즘
• 3. 압력 억제 및 차체 구조
• 4. 열 관리 및 확장 보상
• 5. 시험기준 및 자격요건
• 6. 선택 기준 및 응용 분야별 고려 사항
• 7. 자주 묻는 질문(FAQ)
• 8. 결론

1. 볼 밸브 설계 원리 및 작동 특성

볼 밸브는 원통형 보어가 있는 구형 볼을 사용하여 유체의 흐름을 제어하는 ​​1/4회전 밸브입니다. 작동 원리는 간단하고 견고합니다. 볼을 90도 회전하면 보어가 흐름 경로와 정렬되어 흐름이 허용되거나(열림 위치) 보어가 흐름 경로에 수직으로 배치되어 흐름이 차단됩니다(닫힌 위치). 밀봉은 밸브의 상류측과 하류측에 위치한 두 개의 환형 시트에 대해 볼을 눌러 이루어집니다. 밀봉력은 유체 자체의 압력(하류 시트에 대해 볼을 누르는 상류 압력)과 많은 설계에서 예압을 제공하는 스프링 장착 시트에 의해 제공됩니다.

볼 밸브는 고압 및 고온 서비스에 대한 몇 가지 고유한 이점을 제공합니다.

• 기밀 밀봉:볼의 구형 형상은 고압에서도 완벽한 차단을 보장하는 전체 둘레의 밀봉 표면을 제공합니다.
• 1/4 회전 작동:90도 회전은 빠른 작동을 제공하므로 비상 정지 또는 빠른 격리에 필수적입니다.
• 낮은 토크:밸브가 완전 개방 또는 완전 폐쇄 위치에 있을 때 밀봉력은 주로 차압에 의해 제공됩니다.
• 컴팩트한 디자인:볼 밸브는 다른 밸브 유형에 비해 공간이 훨씬 적게 필요하므로 설치 공간도 줄어듭니다.

볼 밸브의 특징적인 디자인은 볼, 시트, 스템, 바디로 구성됩니다. 공은 일반적으로 스테인레스 스틸로 만들어지며 광택 처리되거나 표면이 단단해집니다. 시트는 저온용 폴리머(PTFE, PEEK)와 고온용 금속 합금(Stellite, Inconel)을 포함한 다양한 재료로 만들 수 있습니다. 스템은 액추에이터와 볼 사이의 연결부이며, 볼이 원활하게 회전할 수 있도록 하면서 공정 유체에 대한 밀봉을 제공하도록 설계되어야 합니다.

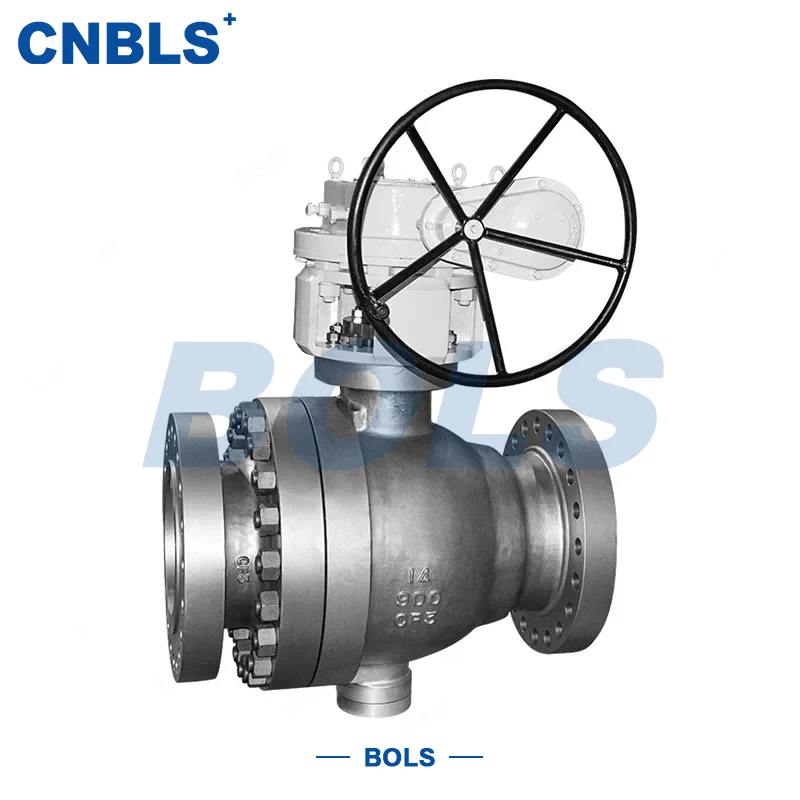

~에절강 볼라이시 밸브 주식회사, 당사의 볼 밸브 제품은 고압 및 고온 서비스의 까다로운 요구 사항을 충족하도록 설계되었습니다. 당사의 설계 방법론에는 표준화된 구성 요소, 정밀 가공 및 엄격한 검사 절차가 결합되어 일관된 품질과 성능을 보장합니다. 우리가 제공하는 볼 밸브 설계에는 플로팅 볼 및 트러니언 장착 구성이 모두 포함되며 각각은 특정 응용 분야 요구 사항에 따라 선택됩니다. 다음 섹션에서는 고압 및 고온 서비스용 볼 밸브 설계의 주요 측면에 대한 자세한 기술 분석을 제공합니다.

2. 고온 서비스용 시트 재료 및 밀봉 메커니즘

시트 재료 선택은 고온 서비스용 볼 밸브 설계에서 가장 중요한 결정입니다. 시트는 주요 밀봉 요소이므로 무결성을 유지하고 작동 온도에서 안정적인 밀봉을 제공해야 합니다. 200°C 이상의 온도에서는 대부분의 폴리머 재료가 부적합해지기 때문에 금속 시트 볼 밸브 또는 폴리머-금속 복합 시트를 사용해야 합니다. 금속 시트 볼 밸브는 일반적으로 볼과 시트 표면에 하드 페이싱이 있는 금속 대 금속 씰을 사용합니다. 표면 경화 재료는 마모 및 내부식성뿐만 아니라 견고한 밀봉을 형성하는 능력을 고려하여 선택됩니다.

고온 서비스의 볼 밸브 시트에 사용되는 주요 재료는 다음 표에 나와 있습니다.

금속 시트 볼 밸브의 밀봉 메커니즘은 소프트 시트 밸브의 밀봉 메커니즘과 다릅니다. 씰은 압력을 받는 금속 표면의 변형에 의존하며, 볼과 시트는 매우 매끄러운 마감으로 겹쳐집니다. 밀봉력은 일반적으로 금속 시트 밸브에서 더 높으므로 더 견고한 액추에이터가 필요합니다. 누출율도 소프트 시트 밸브보다 높을 수 있지만 금속 시트 밸브는 소프트 시트 밸브에 대한 클래스 VI(버블 밀폐)의 엄격한 차단 요구 사항과 금속 시트 밸브에 대한 훨씬 더 엄격한 클래스 V를 포함하여 대부분의 산업 응용 분야의 요구 사항을 충족하는 씰을 제공할 수 있습니다.

일부 고온 응용 분야에서는 금속 시트 링과 폴리머 또는 흑연 씰을 조합한 시트 디자인이 사용됩니다. 이 디자인은 "화재 안전" 또는 "연성/금속" 시트로 알려져 있습니다. 금속 링은 기본 밀봉을 제공하는 반면, 소프트 밀봉은 낮은 온도에서 기밀 밀봉을 제공합니다. 더 높은 온도에서는 소프트 씰의 성능이 저하될 수 있지만 금속 링은 계속해서 씰을 제공하여 누출을 방지합니다. Zhejiang Bolaisi Valve Co., Ltd.의 볼 밸브 제품은 다양한 시트 재질과 디자인으로 제공되므로 고객은 특정 온도 및 압력 요구 사항에 맞는 최적의 구성을 선택할 수 있습니다.

3. 압력 억제 및 차체 구조

볼 밸브의 몸체는 필요한 압력과 온도에서 공정 유체를 담도록 설계되어야 합니다. 고압 응용 분야의 경우 본체는 영구적인 변형이나 누출 없이 내부 압력을 견딜 수 있을 만큼 강해야 합니다. 볼과 시트의 팽창, 스템에 작용하는 힘 등 압력에 의해 발생하는 힘도 고려하여 바디를 설계해야 합니다. 본체는 일반적으로 주조 또는 단조 강철로 구성되며 공정 유체의 온도, 압력 및 부식성을 기준으로 특정 재료가 선택됩니다. 차체 설계에서는 조립, 유지보수 및 검사에 대한 접근도 제공해야 합니다.

볼 밸브의 가장 일반적인 두 가지 본체 구성은 분할 본체와 일체형(모노블록) 본체입니다. 분할 본체는 이름에서 알 수 있듯이 두 개 이상의 부품으로 나누어져 함께 볼트로 결합됩니다. 이 디자인을 통해 유지 관리 및 수리를 위해 내부 구성 요소에 쉽게 접근할 수 있습니다. 분할 본체는 재료 선택 및 제조 측면에서도 더욱 유연합니다. 일체형 본체는 단일 일체형 주조 또는 단조품입니다. 이는 보다 견고한 압력 함유 엔벨로프를 제공하고 잠재적인 누출 경로인 볼트 조인트를 제거합니다. 그러나 일체형 본체는 제조가 더 복잡하고 일반적으로 더 비쌉니다.

고압 및 고온 응용 분야의 경우 공정 유체와 주변 환경 간의 온도 차이로 인해 발생하는 열 응력을 관리할 수 있도록 본체 설계를 신중하게 설계해야 합니다. 본체는 내부 부품의 변형을 일으키거나 볼트 체결부에 과도한 응력을 발생시키지 않고 열팽창을 허용하도록 설계되어야 합니다. 디자인은 또한 공과 좌석에 대한 적절한 지지를 제공해야 합니다.

다음 표에서는 고압 및 고온 서비스에서 볼 밸브의 두 가지 일반적인 본체 설계를 비교합니다.

절강 볼라이시 밸브 주식회사에서는 적용 요구 사항에 따라 분할 본체 및 일체형 본체 디자인의 볼 밸브를 제조합니다. 고압 및 고온 서비스를 위해 당사의 표준 설계는 최고 수준의 압력 무결성과 열 안정성을 제공하는 일체형 단조 본체를 사용합니다. 본체는 충분한 벽 두께, 강화된 플랜지, 유지 관리 및 테스트를 위한 옵션 배수 포트로 설계되었습니다. 본체 형상은 고온 작동에 최적화되어 있으며, 넓은 반경과 부드러운 전환으로 응력 집중을 최소화합니다.

4. 열 관리 및 확장 보상

고온 서비스에서 볼 밸브는 상당한 열팽창을 겪습니다. 볼, 시트 및 몸체는 모두 서로 다른 속도로 팽창하여 잠재적으로 뒤틀림, 바인딩 또는 누출을 일으킬 수 있습니다. 볼 밸브의 설계에는 이러한 차등 팽창을 보상하는 기능이 포함되어야 합니다. 열 보상의 가장 일반적인 방법은 스프링 장착 시트의 사용, 열팽창 계수가 호환되는 재료 선택, 상대 이동을 허용하는 볼 및 시트 형상 설계입니다.

스프링 장착 시트는 가장 효과적인 열 보상 방법 중 하나입니다. 일반적으로 시트 뒤에 위치한 스프링 세트는 구성 요소가 팽창하거나 수축하는 동안에도 밀봉력을 유지하는 예압을 제공합니다. 스프링은 밸브의 전체 온도 범위에서 작동하여 일정한 밀봉력을 유지하도록 설계되었습니다. 스프링 힘은 작동 압력 및 온도에서 밀봉을 제공하기에 충분해야 하지만 과도한 마찰이나 마모를 일으킬 정도로 높으면 안 됩니다. 스프링 재료도 중요합니다. 고온 완화 및 부식에 대한 내성이 있어야 합니다.

또 다른 접근 방식은 금속 벨로우즈나 주름진 다이어프램과 같은 유연한 요소를 통합한 시트 디자인을 사용하는 것입니다. 이 유연한 요소는 시트가 볼과 함께 축 방향으로 움직일 수 있도록 하면서 밀봉 기능을 제공합니다. 유연한 요소는 일반적으로 Inconel 또는 Hastelloy와 같은 고온 합금으로 만들어지며 밸브의 열 및 압력 순환을 견디도록 설계되었습니다. 유연한 시트 디자인은 스프링 장착 시트보다 더 복잡하고 비싸지만 까다로운 응용 분야에서 뛰어난 밀봉 성능을 제공합니다.

볼 자체의 열팽창도 고려해야 합니다. 공은 일반적으로 본체와 동일한 재질로 구성되므로 열팽창이 본체의 열팽창과 일치합니다. 그러나 공의 기하학적 구조가 좌석의 핏에 영향을 미칠 수 있습니다. 보어에 볼이 너무 빡빡하면 바인딩이 발생할 수 있고, 볼이 너무 느슨하면 누출이 발생할 수 있습니다. 볼의 직경과 시트의 보어 직경은 작동 온도에서 정확한 간격을 제공하기 위해 세심하게 일치됩니다.

절강 볼라이시 밸브 주식회사에서는 볼 밸브 제품의 열팽창을 관리하기 위해 스프링 장착 시트와 재료 선택의 조합을 사용합니다. 스프링 재료는 고온 성능을 위해 선택되었으며 스프링 예압은 전체 온도 범위에서 밀봉력을 유지하도록 계산됩니다. 볼과 시트 형상은 응력 집중을 생성하지 않고 상대적인 움직임을 허용하도록 설계되었습니다.

5. 시험기준 및 자격요건

고압 및 고온 서비스용 볼 밸브는 성능을 검증하고 지정된 요구 사항을 충족하는지 확인하기 위해 엄격한 테스트를 거쳐야 합니다. 테스트는 API 6D(파이프라인 밸브 사양), API 607(소프트 시트 쿼터턴 밸브 화재 테스트) 및 ISO 10497(화재 유형 테스트 요구 사항)을 포함한 국제 표준에 따라 수행됩니다. 테스트는 시뮬레이션된 서비스 조건에서 밸브의 압력 유지 능력, 누출율 및 작동 성능을 검증하도록 설계되었습니다.

다음 표에는 고압 및 고온 서비스용 볼 밸브에 대해 수행된 주요 테스트가 요약되어 있습니다.

화재 테스트는 화재 발생 시 밸브의 동작을 시뮬레이션하므로 고온 서비스에서 볼 밸브에 대한 특히 중요한 테스트입니다. 밸브는 지정된 시간과 온도의 화재에 노출되고 누출이 측정됩니다. 이 테스트는 "화재 안전" 설계로 알려진 요구 사항인 소프트 시트가 화재로 인해 손상된 후에도 밸브가 밀봉 기능을 제공하는지 확인합니다.

절강 볼라이시 밸브 주식회사의 볼 밸브 제품은 API 6D, API 607 ​​및 ISO 10497의 요구 사항을 충족하도록 설계되었습니다. 우리는 각 밸브 유형에 대해 필요한 테스트를 수행하고 고객을 위해 포괄적인 테스트 보고서 아카이브를 유지 관리합니다. 당사의 볼 밸브 제품은 고객의 특정 요구 사항을 충족하는지 확인하기 위해 유형 테스트 및 프로토타입 테스트를 포함한 광범위한 성능 검증 테스트도 제공합니다.

6. 선택 기준 및 응용 분야별 고려 사항

고압 및 고온 응용 분야에 적합한 볼 밸브를 선택하려면 작동 조건, 유체 특성 및 성능 요구 사항을 체계적으로 평가해야 합니다. 선택 과정에서는 다음 요소를 고려해야 합니다.

• 유체 온도:작동 온도에 따라 적절한 시트 재질과 본체 재질이 결정됩니다. 200°C 미만의 온도에서는 소프트 시트 밸브를 사용할 수 있습니다. 200°C 이상에서는 금속 시트 밸브가 필요합니다. 온도 주기의 범위와 빈도뿐만 아니라 최대 온도도 고려해야 합니다.
• 유체 압력:작동 압력에 따라 필요한 압력 등급과 본체 두께가 결정됩니다. 볼 밸브의 압력 등급은 최대 작동 압력과 같거나 높아야 합니다. 밸브의 압력 등급은 일반적으로 온도가 높을수록 감소하므로 압력은 온도와 함께 고려해야 합니다.
• 유체 화학적 호환성:유체는 볼, 시트 및 몸체를 포함하여 밸브의 젖은 재료와 호환되어야 합니다. 재료가 부식되거나 분해되거나 공정 유체와 반응하지 않도록 화학적 호환성 데이터를 검토해야 합니다.
• 누출율 요구 사항:밸브의 허용 누설량은 용도에 따라 결정됩니다. 기밀 차단을 위해서는 PTFE 또는 PEEK 시트가 있는 소프트 시트 밸브가 필요합니다. 약간의 누출이 허용되는 응용 분야의 경우 금속 시트 밸브를 사용할 수 있습니다.
• 액추에이터 요구사항:볼 밸브를 작동하는 데 필요한 토크는 크기, 시트 재질 및 압력에 따라 다릅니다. 필요한 토크를 제공할 수 있는 액츄에이터를 선택해야 하며, 작동 온도와 압력에서 토크를 계산해야 합니다.

다음 표에는 온도 및 압력 조건에 따라 적절한 볼 밸브 유형을 선택하기 위한 결정 매트릭스가 나와 있습니다.

절강 볼라이시 밸브 주식회사의 엔지니어링 팀은 귀하의 특정 응용 분야에 적합한 볼 밸브를 선택하는 데 도움을 드릴 수 있습니다. 우리는 선택한 볼 밸브가 모든 요구 사항을 충족하는지 확인하기 위해 자세한 기술 데이터, 재료 호환성 차트 및 성능 검증 테스트를 제공합니다. 당사의 볼 밸브 제품은 최고 표준에 따라 설계 및 제조되어 가장 까다로운 고압 및 고온 응용 분야에서 안정적인 성능을 보장합니다.

7. 자주 묻는 질문(FAQ)

질문 1: 소프트 시트 볼 밸브의 최대 온도는 얼마입니까?

답변: 소프트 시트 볼 밸브의 최대 연속 작동 온도는 시트 재질에 따라 다릅니다. PTFE 시트의 정격 온도는 일반적으로 200°C(392°F)이며, 강화 PTFE 및 PEEK 시트는 최대 260°C(500°F)까지 작동할 수 있습니다. 260°C 이상에서는 금속 시트 볼 밸브가 필요합니다. 특정 온도 제한은 압력과 특정 시트 디자인에 따라 달라질 수 있으므로 제조업체에 확인해야 합니다.

질문 2: 플로팅 볼과 트러니언 장착 볼 밸브의 차이점은 무엇입니까?

답변: 플로팅 볼 설계에서는 볼이 밸브 본체에 고정되지 않습니다. 그것은 좌석 사이에 "떠다니는" 것입니다. 상류 압력이 볼을 하류 시트에 밀어 넣어 씰이 생성됩니다. 이 설계는 더 작은 밸브와 더 낮은 압력에 적합합니다. 트러니언 장착 설계에서는 볼을 지지하고 하류로 이동하는 것을 방지하는 샤프트(트러니언)에 볼이 고정됩니다. 이 설계는 작동 토크를 줄이고 더 큰 밸브와 더 높은 압력에 적합합니다. 선택은 크기, 압력 ​​및 온도 요구 사항에 따라 달라집니다.

질문 3: 볼 밸브를 유량 제어에 사용할 수 있습니까, 아니면 온/오프 서비스에만 사용할 수 있습니까?

답변: 볼 밸브는 주로 온/오프(격리) 서비스용으로 설계되었습니다. 그러나 V-노치 볼 밸브와 같은 특정 볼 밸브 설계는 유량 제어 응용 분야를 위해 특별히 설계되었습니다. 이 밸브에는 보다 선형적인 흐름 특성을 제공하는 V자형 노치가 있는 볼이 있습니다. 스로틀링 애플리케이션의 경우 V-노치 볼 밸브가 일반적인 선택입니다.

질문 4: 고압 볼 밸브를 작동하는 데 필요한 토크는 얼마입니까?

답변: 볼 밸브를 작동하는 데 필요한 토크는 크기, 시트 재질, 압력 및 온도에 따라 다릅니다. 토크 요구 사항은 일반적으로 밸브 제조업체에서 계산하며 밸브 기술 데이터 시트에 제공됩니다. 토크는 일반적으로 밸브의 압력과 크기에 따라 증가합니다. 고압 응용 분야의 경우 공압 또는 전기 액추에이터가 필요한 경우가 많습니다.

질문 5: 화재 안전 볼 밸브와 비 화재 안전 볼 밸브의 차이점은 무엇입니까?

답변: 화재 방지 볼 밸브는 소프트 시트가 화재로 인해 손상되는 경우에도 밀봉을 유지하도록 설계되었습니다. 화재 안전 설계에는 일반적으로 화재 발생 시 백업 밀봉을 제공하는 금속 대 금속 시트가 포함됩니다. 화재 안전 밸브는 성능을 검증하기 위해 API 607 ​​또는 ISO 10497에 따라 테스트되었습니다. 비화재 볼 밸브에는 백업 씰이 없으므로 화재 발생 시 누출될 수 있습니다. 화재 방지 볼 밸브는 정유소 및 화학 공장을 포함한 다양한 응용 분야에 필요합니다.

8. 결론

볼 밸브는 견고한 설계, 신뢰할 수 있는 밀봉 성능 및 다용도로 인해 고압 및 고온 서비스에서 선호되는 선택으로 부상했습니다. 주어진 응용 분야에 적합한 볼 밸브를 선택하려면 작동 조건, 유체 특성 및 성능 요구 사항을 주의 깊게 평가해야 합니다. 시트 소재, 본체 구조, 열 보상 기능, 화재 안전 설계 등 주요 설계 요소는 모두 고압 및 고온 서비스에 대한 밸브의 적합성에 기여합니다. 엔지니어와 조달 전문가는 이러한 설계 요소와 관련 기술 고려 사항을 이해함으로써 장비 수명 기간 동안 안정적이고 안전한 작동을 제공하는 볼 밸브를 선택할 수 있습니다.

절강 볼라이시 밸브 주식회사에서는 고압 및 고온 응용 분야의 까다로운 요구 사항을 충족하는 고품질 볼 밸브 제품을 제공하기 위해 최선을 다하고 있습니다. 당사의 볼 밸브는 최적의 성능과 긴 서비스 수명을 보장하기 위해 고급 재료, 정밀 가공 및 엄격한 테스트를 통해 설계되었습니다. 당사는 소프트 시트 및 금속 시트 설계, 화재 안전 및 비 화재 안전 옵션, 플로팅 및 트러니언 장착 설계를 포함한 광범위한 볼 밸브 구성을 제공합니다.

절강 볼라이시 밸브 주식회사에 문의하세요.고압 및 고온 응용 분야에 적합한 볼 밸브를 선택하는 데 기술 지원이 필요합니다.
