스테인레스 스틸 내부 스레드 볼 밸브

일반적인 애플리케이션 시나리오

1000 WOG 고압 등급, 부식 방지 스테인리스강 구조 및 편리한 나사 연결을 갖춘 스테인리스강 내부 나사산 볼 밸브는 복잡한 설치 없이 다양한 산업의 고압 배관 시스템에 적합하며 다양한 유체 제어 요구 사항을 정확하게 충족합니다. 일반적인 응용 프로그램은 다음과 같습니다.

● 석유화학 산업: 원유, 정제유, 화학 용제, 부식성 가스 및 기타 매체의 파이프라인에 사용됩니다. 1000 WOG 고압 조건에 적합합니다. 316/316L 소재는 부식에 효과적으로 저항하고 안정적인 작동을 보장합니다.

● 도시 가스 산업: 천연가스 및 LPG용 고압 가스 전송 및 분배 파이프라인에 사용됩니다. 밀봉성이 뛰어나 가스 누출을 방지합니다. 1000 WOG 등급은 고압 가스 시스템과 완벽하게 일치합니다.

● 산업 제조: 유압 시스템, 윤활 시스템 및 압축 공기 시스템에 적용됩니다. 산업용 장비의 빠른 작동과 원활한 제어.

● 식품 및 제약 산업: 부식성 세정 매체, 고온 증기 및 위생적인 ​​유체 제어에 사용됩니다. 316L 스테인리스 스틸은 오염 위험 없이 위생 기준을 충족합니다.

● HVAC 및 에너지 산업: 고온 온수, 증기 및 열전도 오일에 적합합니다. 금속 시트 버전은 고온 1000 WOG 조건에서 안정적인 성능을 보장합니다.

재료 선택 가이드

재료 선택은 서비스 수명과 적용 가능성을 직접적으로 결정합니다.

304 스테인리스강(06Cr19Ni10): 일반 물, 기름, 가스(수돗물, 유압유, 압축 공기, 천연 가스)용. 온도: -20°C~180°C. 대부분의 표준 응용 분야에 비용 효율적입니다.

316 스테인리스강(06Cr17Ni12Mo2): 약한 부식성 매체(염소 처리된 물, 약산/알칼리, 산성 원유)용. 온도: -20°C~260°C. 304보다 피팅 및 틈새 부식 저항성이 우수합니다.

316L 스테인레스 스틸(022Cr17Ni12Mo2): 강한 부식성 매체(강산, 알칼리, 염화물 가스)용. 온도: -40°C~260°C. 초저탄소는 입계 부식을 방지하여 심각한 부식 환경에 이상적입니다.

좌석 매칭:

oPTFE: 뛰어난 밀봉성, 상온용, 낮은 마모 1000 WOG 서비스.

oPPL: 최대 260°C의 중-고온용, PTFE보다 내열성이 우수합니다.

o금속 하드 씰: 최대 450°C의 고온, 높은 마모 및 변동하는 압력 조건에 적합합니다.

핵심 정의

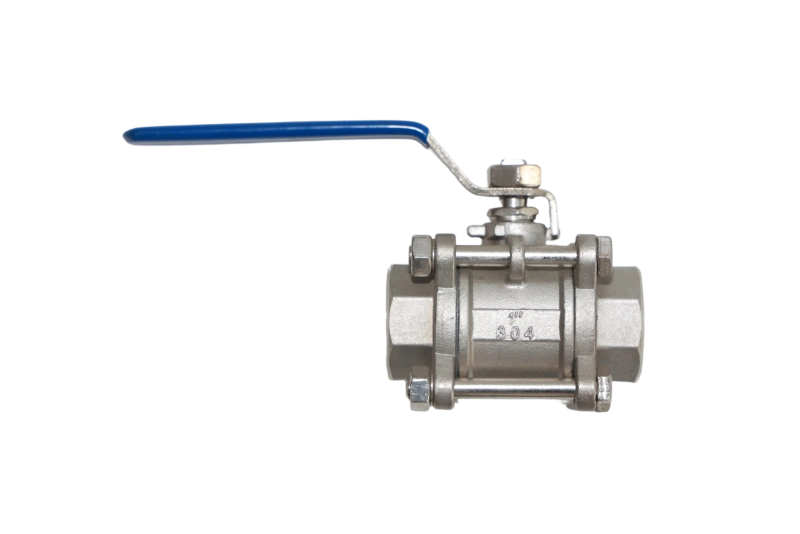

스테인레스 스틸 내부 스레드 볼 밸브는 암나사 끝단과 1000 WOG 압력 등급을 갖춘 스테인레스 스틸로 만들어진 고정밀 유체 제어 밸브입니다.

1000 WOG는 밸브가 1000psi(약 6.9MPa)의 물, 오일, 가스에 적합함을 의미하는 표준 산업 등급입니다.

일체형 또는 3피스 본체로 제공됩니다(3피스는 인라인 유지 관리가 용이하기 때문에 가장 많이 사용됩니다). 밸브는 볼의 90° 회전으로 빠르게 열리고 닫힙니다. 나사형 끝단(NPT/BSPT/G)을 사용하면 용접 없이 쉽게 설치할 수 있습니다.

304/316/316L 스테인리스 스틸로 제작되어 석유화학, 산업, 가스, 식품, 제약 및 HVAC 시스템에 널리 사용됩니다.

주요 기능 및 핵심 매개변수

주요 특징

● 고압 등급: 1000 WOG(6.9 MPa)를 완벽하게 준수하며 고압 물, 오일 및 가스에 안전합니다.

● 손쉬운 설치 및 유지 관리: 3피스 디자인으로 인라인 서비스가 가능합니다. 스레드 연결에는 용접이 필요하지 않습니다.

● 부식 방지: 304/316/316L 스테인리스 스틸 본체, 볼 및 스템으로 수명이 길어집니다.

● 안정적인 씰링: ANSI 클래스 VI 소프트 씰, ANSI 클래스 IV 금속 씰, 누출 없음.

● 유연한 작동: 수동, 전기 또는 공압 작동이 가능합니다.

● 넓은 온도 범위: 시트 재질에 따라 -40°C ~ 450°C.

● 정밀한 흐름 제어: 낮은 흐름 저항, 빠른 온오프 및 정확한 조절.

핵심 매개변수 테이블

1000 WOG에 대한 자세한 설명

● W(Water) : 깨끗한 물, 순환수, 수돗물, 부식성이 약한 폐수에 적합합니다.

● O(Oil) : 광유, 유압유, 윤활유, 경유, 휘발유, 중유에 적합합니다.

● G(가스): 천연가스, LPG, 압축공기, 불활성가스, 일반부식성가스에 적합합니다.

● 1000: 정격 작동 압력 1000psi(≥6.9MPa).

쉘 테스트 압력: 1500psi(1.5 × 정격)

씰 테스트 압력: 1100psi(1.1 × 정격)

설치 및 유지관리 핵심사항

설치 포인트

1. 압력 등급, 크기, 나사산, 재질 및 매체 호환성을 확인하십시오.

2. 설치하기 전에 나사산과 밸브 구멍을 청소하십시오.

3. PTFE 테이프 또는 나사 밀봉제를 사용하십시오. 손상을 방지하려면 올바르게 조이십시오.

4. 시운전 전 최소 30분 동안 압력 테스트를 실시하십시오.

5. 운영 및 유지 관리 공간을 확보하십시오. 실외 사용을 위한 보호 장치를 설치하십시오.

유지보수 포인트

1. 누출, 부식 및 작동 성능에 대한 정기 점검.

2. 외부 표면을 부식으로부터 보호하고 청소하십시오.

3. 마모되거나 새는 경우 시트와 씰을 교체하십시오.

4. 작동 밸브의 경우: 모터, 공기 공급, 리미트 스위치 및 윤활유를 정기적으로 점검하십시오.

5.압력이 가해진 상태에서 수리하지 마십시오. 추적성을 위해 유지보수 내역을 기록합니다.

제품 장점

스테인레스 스틸 내부 스레드 볼 밸브는 중-고압 유체 제어용으로 설계되었습니다. 1000 WOG 등급, 부식 방지 스테인리스 스틸, 편리한 나사산 설치 및 사용자 친화적인 3피스 구조를 특징으로 하는 이 제품은 API 608 및 ASME 표준에 따라 제조됩니다.

이 밸브는 석유화학, 가스, 산업, 식품 및 HVAC 분야에서 널리 사용되는 안정적인 밀봉, 유연한 작동 및 긴 서비스 수명을 제공합니다. 배관 레이아웃을 단순화하고 설치 및 유지 관리 비용을 절감하며 소구경 고압 유체 시스템을 위한 안정적인 솔루션 역할을 합니다.
