스테인레스 스틸 내부 스레드 티 볼 밸브

Bolaisi는 산업용 유량 제어 솔루션을 위한 일관된 품질과 전문적인 제조를 제공합니다. 우리는 단조 스테인레스 스틸, 1000 WOG 압력 등급 및 신뢰할 수 있는 T/L 포트 제어 기능을 갖춘 API 608 및 ASME 표준에 따라 제작된 스테인레스 스틸 내부 스레드 티 볼 밸브를 공급합니다. 숙련된 제조업체로서 우리는 고급 스레드 설계, 안정적인 씰링 및 전 세계 도매 및 프로젝트 조달을 지원하는 맞춤형 옵션을 제공합니다.

문의 보내기

제품 설명

스테인레스 스틸 내부 스레드 티 볼 밸브중압 파이프라인에 안정적인 다중 포트 제어를 제공합니다. 높은 압력 등급, 유연한 흐름 경로, 나사형 설치 및 내부식성 스테인레스 스틸 본체를 통해 배관 레이아웃을 효과적으로 단순화하고 설치 및 유지 관리 비용을 절감합니다. 멀티 포트로서볼 밸브, 이 제품은 여러 산업 분야에서 널리 사용되며 흐름 혼합, 방향 전환 및 차단 서비스를 위한 신뢰할 수 있는 솔루션 역할을 합니다.

1000 WOG 고압 등급

물, 석유 및 가스 서비스에서 안정적인 성능을 위해 1000psi(≥6.9MPa) 정격입니다.

T형 및 L형 다중 포트 제어

혼합 및 전환을 위한 T 포트, 전환 및 차단을 위한 L 포트 — 하나의 밸브, 다중 흐름 경로.

암나사 설치

표준 NPT / BSPT / G 스레드 - 용접이 필요하지 않으며 도구가 가볍고 설치가 빠릅니다.

단조 스테인레스 스틸 바디

304/316/316L 일체형 또는 2개 단조 구조로 강도와 내식성을 높였습니다.

ANSI 클래스 VI 제로 누출

고강도 씰이 포함된 PTFE/PPL 시트는 안정적인 완전 차단 기능을 제공합니다.

유연한 작동

수동 핸들 또는 기어박스; ISO 5211 장착이 가능한 전기 및 공압 액추에이터.

제품 정의

스테인레스 스틸 내부 스레드 티 볼 밸브는 물-석유-가스 서비스에 적합한 1000 WOG 등급의 다중 포트 유량 제어 밸브입니다. T형 또는 L형 볼을 사용하여 90° 회전으로 흐름 혼합, 전환 또는 전환을 실현합니다.

일체형 또는 투피스 단조 본체와 암나사 연결부(NPT/BSPT/G)를 사용하여 용접 없이 공구등 설치가 가능합니다. 304/316/316L 스테인레스 스틸로 제작되었으며 고강도, 내식성 및 긴 수명을 특징으로 하며 석유화학, HVAC, 산업, 식품 및 제약 시스템에 널리 사용됩니다. 플랜지 파이프라인 연결에 대해서는 당사를 참조하십시오.스테인레스 스틸 플랜지 볼 밸브.

기술적인 매개변수

매개변수 항목	매개변수 값
압력 등급	1000 WOG(1000psi ≒ 6.9MPa); 쉘 테스트: 1500psi(약 10.3MPa); 씰 테스트: 1100psi(약 7.6MPa)
공칭 직경	1/4" ~ 2"(DN8 ~ DN50); 주요 크기: 1/2"(DN15), 3/4"(DN20), 1"(DN25), 1-1/2"(DN40)
볼타입	T형(3방향 혼합/전환), L형(2방향 전환/차단)
신체 구조 및 연결	일체형/2개 단조 스테인레스 스틸; 암나사형(NPT / BSPT / G), 용접 불필요
핵심 소재	본체/볼/스템: 304/316/316L 스테인레스 스틸; 좌석: PTFE / PPL; 씰: 고강도 고무 / 유연한 흑연
적용온도	PTFE 시트: -20℃ ~ 120℃; PPL 시트 : -20℃ ~ 200℃
적용 가능한 미디어	물, 기름, 천연가스, LPG, 압축공기, 화학용제, 약/강부식성 매체
조작방법	수동(나비/사각형 핸들/기어박스); 옵션: 전기(켜기-끄기/조절), 공압식(단일/복동), ISO 5211 장착

1000 WOG의 의미

1000 WOG는 밸브 산업의 보편적인 압력 및 매체 등급입니다.

물

깨끗한 물, 순환수, 수돗물, 부식성이 약한 폐수.

기름

광유, 유압유, 윤활유, 디젤, 가솔린.

가스

천연 가스, LPG, 압축 공기, 불활성 가스.

1000

정격압력

중압 파이프라인의 경우 1000psi 작동 압력(약 6.9MPa)입니다.

T형 볼과 L형 볼: 핵심 차이점

비교항목	T형 볼	L형 볼
경로 구조	T자형 3방향, 3개 포트 교환 가능	L자형 양방향, 2개의 포트가 연결됨
핵심 기능	혼합, 전환, 수렴	전환, 차단
적용 가능한 시나리오	매체 혼합, 유압 분배, 다중 채널 시스템	흐름 전환, 회로 차단
씰링 성능	ANSI 클래스 VI	ANSI 클래스 VI(보다 안정적)
사용법 금기	높은 압력차에서 3방향 완전 개방 방지	3방향 연결은 절대 안됨

재료 선택 가이드

304 스테인레스 스틸

일반 물, 석유, 가스용; -20℃~120℃; 가장 일반적인 응용 프로그램.

316 스테인레스 스틸

약한 부식성 매체 및 염화물 함유 유체용; 더 나은 내공성.

316L 스테인레스 스틸

강한 부식성, 산성, 알칼리성, 염화물 가스용; 용접성 및 내식성이 우수합니다.

좌석 매칭

PTFE: 밀봉 상태가 양호하고 온도가 일반적입니다. PPL: 최대 200℃의 고온.

핵심 기능

고압 정격

1000 WOG(6.9 MPa), 고압 서비스에 안정적입니다.

다중 포트 제어

혼합, 전환 및 전환을 위한 T/L 유형 볼.

쉬운 설치

표준 NPT / BSPT / G 나사산, 용접이 필요하지 않습니다.

프리미엄 소재

내식성이 뛰어난 단조 스테인레스 스틸 본체.

안정적인 씰링

ANSI 클래스 VI 제로 누출 성능.

유연한 운영

수동/전기/공압식, ISO 5211 탑재.

넓은 온도 범위

시트 재질에 따라 -20℃ ~ 200℃.

설치 및 유지관리

설치 포인트

볼 유형(T/L), 크기, 압력, 나사산 및 재질을 확인하십시오.
설치하기 전에 나사산과 밸브 구멍을 청소하십시오.
PTFE 테이프 또는 나사 밀봉제를 사용하십시오. 제대로 조이세요.
손잡이를 위한 충분한 작업 공간을 확보하십시오.
사용하기 전에 1000 WOG 표준에 따라 압력 테스트를 수행하십시오.

유지보수 포인트

누출, 부식 및 작동 여부를 정기적으로 검사합니다.
외부 부품을 청소하고 부식 방지 처리를 하십시오.
누출이 발생하면 시트와 씰을 교체하십시오.
전기/공압식 액추에이터의 경우: 모터, 공기 공급 및 제한 스위치를 확인하십시오.
압력이 가해진 상태에서 수리하지 마십시오.

일반적인 애플리케이션 시나리오

석유화학:중간 혼합, 전환 및 전환.
산업 제조업:유압 시스템 및 냉각 회로.
시립 HVAC:물 혼합 및 분배.
식품 및 제약:위생 유체 제어(316L).
가스 및 에너지:천연가스/LPG 라인 전환.

Bolaisi 밸브를 선택하는 이유

검증된 품질 시스템

인증됨GB/T 19001-2016 / ISO 9001:2015국제 품질 관리 시스템.

사내 단조 및 가공

자체 원저우 공장에서 원자재부터 완제품 밸브까지 전체 공정을 관리합니다.

100% 압력 테스트됨

모든 티 볼 밸브는 배송 전에 1000 WOG 요구 사항에 따라 쉘 테스트와 밀봉 테스트를 거쳤습니다.

엔지니어링 지원

당사의 기술팀은 T형 또는 L형, 시트 재질, 나사산 표준 및 작동 장치를 선택할 수 있도록 도와드립니다.

전체 제품군

우리는 또한 공급스테인레스 스틸 내부 스레드 볼 밸브, 스테인레스 스틸 전기 볼 밸브그리고3방향 플랜지 볼 밸브.

OEM 및 ODM 가능

맞춤형 크기, 재료, 스레드 유형, 작동 및 명판 브랜딩이 지원됩니다.

제품 이미지

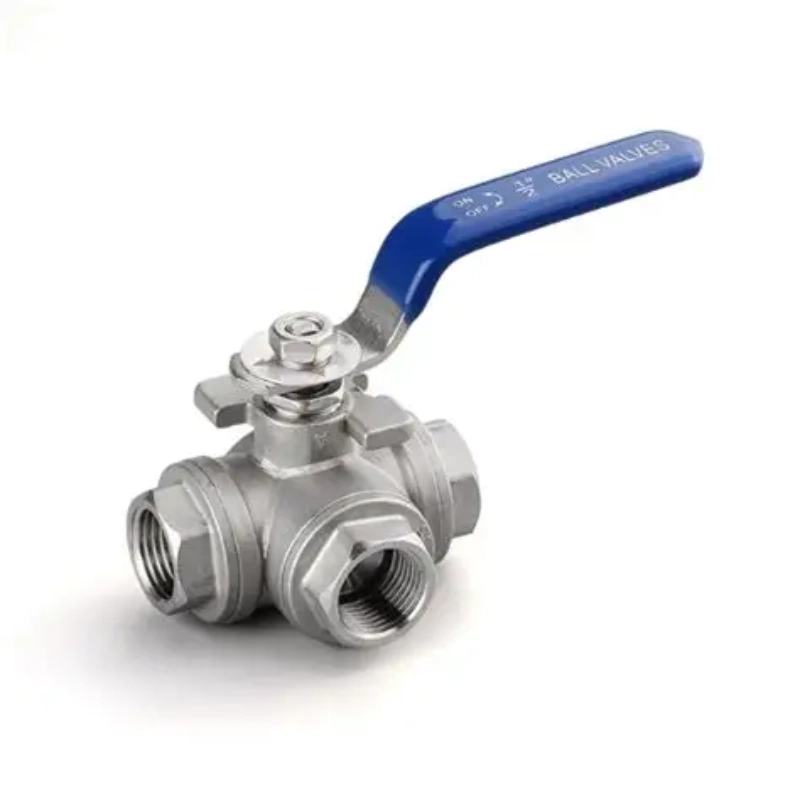

Stainless Steel Internal Thread Tee Ball Valves – 1000 WOG T-Type and L-Type Three-Way Ball Valve — 스테인레스 스틸 내부 스레드 티 볼 밸브 — 1000 WOG, T형/L형, DN8–DN50, NPT/BSPT/G 스레드.

자주 묻는 질문

T형과 L형 3방향 볼 밸브의 차이점은 무엇입니까?

T형 볼에는 3개의 포트를 상호 교환적으로 연결하는 T형 통로가 있어 흐름을 혼합하고 전환하고 수렴하는 데 이상적입니다. L형 볼에는 한 번에 두 개의 포트만 연결하는 L자형 통로가 있어 흐름 전환 및 차단에 적합합니다. 혼합 임무에는 T형을 선택하고 회로 전환 또는 절연에는 L형을 선택합니다.

볼 밸브에서 1000 WOG는 무엇을 의미합니까?

1000 WOG는 밸브가 물, 오일 및 가스 서비스에서 1000psi(6.9MPa) 작동 압력 등급을 받았다는 것을 의미합니다. 이는 나사식 스테인리스 스틸 볼 밸브에 대한 일반적인 산업 등급이며 물, 오일, 천연 가스, LPG 및 압축 공기를 처리하는 중압 파이프라인에 대한 적합성을 나타냅니다.

어떤 크기와 스레드 표준을 사용할 수 있습니까?

당사는 주요 크기가 1/2", 3/4", 1" 및 1-1/2"인 1/4" ~ 2"(DN8 ~ DN50)의 스테인레스 스틸 내부 스레드 티 볼 밸브를 제조합니다. 표준 스레드 옵션에는 NPT, BSPT 및 G(BSPP)가 포함됩니다. 요청 시 맞춤형 스레드 표준을 이용할 수 있습니다.

이러한 밸브를 전기 또는 공압식 액추에이터로 자동화할 수 있습니까?

예. 모든 모델에는 직접 액추에이터 장착을 위한 ISO 5211 장착 패드가 있습니다. 전기(on-off 또는 변조) 및 공압(단일 또는 이중 작동) 액추에이터를 옵션으로 사용할 수 있으므로 자동화된 공정 제어 시스템에 적합합니다. 우리를 참조하십시오스테인레스 스틸 전기 볼 밸브참고용.

최대 작동 온도는 얼마입니까?

PTFE 시트를 사용하면 밸브가 -20℃ ~ 120℃를 처리합니다. PPL 시트를 사용하면 범위가 -20℃에서 200℃까지 확장됩니다. 더 높은 온도 요구사항에 대해서는 다음을 수행하십시오.저희에게 연락주세요적절한 대체 디자인을 위해.

OEM/ODM 제조를 제공합니까?

예. 직접 공장으로서 맞춤형 본체 재질, T/L 볼 구성, 나사산 표준, 작동, 핸들 유형 및 고객 브랜딩을 지원합니다. 도면이나 사양을 보내주시면 그에 따라 견적을 보내드리겠습니다.

스테인레스 스틸 티 볼 밸브에 대한 빠른 견적이 필요하십니까?

크기, 스레드 표준, T 또는 L 포트 유형, 매체 및 작동 압력을 보내주시면 엔지니어가 24시간 이내에 기술 솔루션으로 답변해 드릴 것입니다.
