얇은 스테인레스 스틸 플랜지 볼 밸브

첨단 생산 기술을 갖춘 신뢰할 수 있는 제조업체인 Bolaisi는 엄격한 품질 관리를 통해 공간 절약형 유체 제어 밸브를 전문으로 합니다. 우리는 슬림한 단조 본체, 높은 유량 효율 및 안정적인 밀봉 기능을 갖춘 얇은 스테인레스 스틸 플랜지 볼 밸브를 공급합니다. 우리는 제한된 공간의 산업용 파이프라인 시스템의 요구 사항을 충족하기 위해 맞춤형 크기와 도매 서비스를 제공합니다.

문의 보내기

제품 설명

얇은 스테인레스 스틸 플랜지 볼 밸브슬림한 단조 본체와 플랜지 연결부를 갖춘 회전식 유체 제어 밸브로 빠른 온오프 및 기본 흐름 조절에 사용됩니다. 일체형 단조 슬림 본체와 304/316/316L 스테인리스 스틸로 제작된 이 제품은 전체 보어 흐름, 안정적인 양방향 밀봉 및 손쉬운 90° 작동을 제공합니다. 컴팩트하게볼 밸브, 설치 공간, 무게 및 스위칭 효율성이 중요한 곳에서는 선호되는 선택입니다.

30-50% 더 얇은 본체

20-40% 더 가벼운 무게

≤0.01MPa 압력 강하

425℃ 최대 서비스 온도

핵심 제품 장점

공간 절약형 슬림 디자인

일체형 단조 슬림 본체는 기존 플랜지형 볼 밸브보다 30%~50% 더 얇고 20%~40% 가벼워서 제한된 공간, 스키드 및 경량 장비에 이상적입니다.

높은 흐름 효율성

원활한 흐름 경로를 갖춘 풀 보어 볼; 정격 유량에서 압력 강하 0.01MPa 이하, 글로브 밸브보다 유량 용량이 훨씬 높습니다.

안정적인 양방향 씰링

고온 및 고압 서비스용 PTFE 소프트 씰 또는 금속 하드 씰; 양방향 흐름 라인과 호환되는 양방향 밀봉.

쉬운 작동 및 낮은 유지 관리

낮은 작동 토크로 빠른 온오프를 위한 90° 회전; 핵심 구성 요소를 쉽게 교체하고 오염 위험을 최소화하는 간단한 구조입니다.

고품질 소재 및 규정 준수

304/316/316L 스테인리스 스틸 본체, 볼 및 스템으로 내식성이 뛰어나고 전체 재료 추적성이 우수합니다.

넓은 압력 및 온도 범위

PN16 – PN100(클래스 150 – 600) 작동 온도 범위는 씰과 시트 선택에 따라 -20℃ ~ 425℃입니다.

제품 정의 및 작동 원리

얇은 스테인레스 스틸 플랜지 볼 밸브는 슬림한 단조 본체와 플랜지 연결부를 갖춘 회전식 유체 제어 밸브로 빠른 온오프 및 기본 흐름 조절에 사용됩니다.

0° 완전 개방

흐름 방향에 맞춰진 포트 - 최대 흐름 용량.

90° 완전 폐쇄

흐름에 수직인 포트 - 완전한 격리.

0~90° 조절

중간 각도는 기본적인 흐름 조절을 제공합니다.

액추에이터는 스템과 볼을 구동하여 0°~90° 회전합니다. 304/316/316L 소재는 산업 응용 분야 전반에 걸쳐 광범위한 미디어 호환성을 보장합니다.

핵심 기술 매개변수

얇은 스테인레스 스틸 플랜지 볼 밸브는 다양한 온도, 압력 및 매체 조건에 적응할 수 있습니다. 모든 매개변수는 제품 안정성과 신뢰성을 보장하기 위해 엄격한 테스트를 거쳤으며 구매자의 실제 사용 요구 사항과 직접적으로 일치합니다.

매개변수 항목	매개변수 값
공칭 직경	DN15 ~ DN200(NPS 1/2" ~ 8"); 표준: DN25, DN50, DN80, DN100
압력 등급	PN16, PN25, PN40, PN64, PN100; 클래스 150, 300, 600
적용온도	PTFE: -20℃~120℃; FKM: -20℃~180℃; SS 하드 씰: -29℃~200℃; 스텔라이트: -40℃~425℃
핵심 소재	본체/볼/줄기: 304/316/316L; 씰: PTFE / FKM(소프트); SS / 스텔라이트(하드)
적용 가능한 미디어	물, 바닷물, 식용유, 석유, 유압유, 화학용제, 약산/알칼리, 증기, 압축공기
작동	수동(레버/핸드휠), 웜기어, 전기(Modbus 옵션)
신체 구조	일체형 슬림 단조 바디, 30%~50% 더 얇아짐; 완전 보어

주요 유형 및 애플리케이션 매칭

소프트씰 매뉴얼

PTFE / FKM · 90° 빠른 작동

빠른 수동 개폐 및 누출 제로가 요구되는 시립 수도, HVAC, 식음료 라인.

하드씰 웜기어

금속/스텔라이트 · 고온 및 고압

고온 및 내마모성이 중요한 석유화학, 발전소 증기 및 열유 시스템.

전기 소프트 씰

전동액츄에이터 · 피드백 옵션

원격 제어 및 누출 제로가 필요한 자동화된 HVAC, 수자원 네트워크 및 제약 라인.

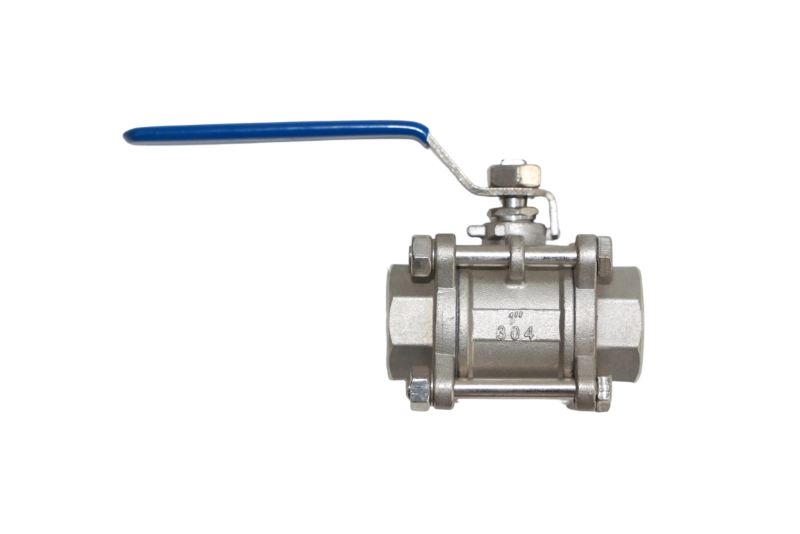

완전히 자동화된 파이프라인에 대해서는 다음을 참조하세요.스테인레스 스틸 전기 볼 밸브. 단단한 매니폴드의 나사산 연결에 대해서는 당사를 참조하십시오.스테인레스 스틸 내부 스레드 볼 밸브.

재료 선택 가이드

본체 / 볼 / 스템

304 일반 서비스

물, 공기, 기름; -20℃~100℃; 도시 및 일반 산업에 비용 효율적입니다.

316 부식 방지

염화물, 바닷물 및 약산성 서비스; 더 나은 내공성.

316L 위생등급

강한 부식성과 위생적인 서비스; 식품 및 제약 라인에 대해 FDA / 3A를 준수합니다.

물개

PTFE -20℃ ~ 120℃

강한 내식성, 누출 없음.

FKM (바이톤) -20℃ ~ 180℃

우수한 내화학성.

SS 하드씰 -29℃ ~ 200℃

고압 및 연마성 매체.

스텔라이트 하드씰 최대 425℃

극도의 내마모성.

일반적인 애플리케이션 시나리오

슬림한 디자인, 효율적인 전환 및 안정적인 밀봉 기능을 갖춘 얇은 스테인레스 스틸 플랜지 볼 밸브는 설치 공간과 전환 효율성이 중요한 다양한 산업 분야의 배관 시스템에 널리 사용됩니다.

식품 및 제약

316L + PTFE 소프트 씰, 밀집된 생산 라인을 위한 슬림한 디자인.

석유화학

316/316L 하드 씰, 클래스 150-600, 고온 용제 및 산성 원유용.

도시 및 건설

물 공급, HVAC 및 보조 물 공급 시스템용 304 소프트 씰.

산업 및 해양

유압, 공압 및 해양 시스템을 위한 슬림하고 가벼운 제품입니다. 강한 진동 저항.

새로운 에너지 및 전력

PV, 풍력 발전소 및 발전소의 고온 냉각 및 증기 라인용 하드 씰입니다.

설치 및 유지관리

설치 포인트

양방향 씰; 유지 관리의 편의를 위해 흐름 화살표를 따르십시오. 충분한 작업 공간을 확보하십시오.
플랜지를 청소하십시오. 적절한 개스킷을 사용하십시오. 볼트를 2~3단계에 걸쳐 십자형으로 조입니다.
파이프라인을 청소하십시오; 볼 회전을 확인하십시오. 설치 전에 전동 액추에이터를 테스트하십시오.
느린 가압, 공기 배출, 시운전 전 30분간 압력 테스트.

유지보수 포인트

정기 검사: 누출 여부, 볼트 조임 상태 및 작동 여부를 점검합니다. 매월 스템에 윤활유를 바르십시오.
누출이 발생한 경우 개스킷, 시트 또는 패킹을 교체하십시오. 마모된 하드 씰 표면을 다시 마무리하거나 교체하십시오.
외부를 깨끗이 청소하고 방청유를 도포합니다. 염화물/염분 환경에서 보호를 강화합니다.
압력이 가해진 상태에서 수리하지 마십시오. 걸린 용지를 부드럽게 제거하십시오. 액추에이터 문제를 안전하게 해결합니다.
수명주기 관리를 위한 유지보수 기록을 수립합니다.

Bolaisi 밸브를 선택하는 이유

검증된 품질 시스템

인증됨GB/T 19001-2016 / ISO 9001:2015국제 품질 관리 시스템.

사내 단조 및 가공

자체 원저우 공장에서 원자재부터 완제품 밸브까지 전체 공정을 관리합니다.

100% 압력 테스트됨

모든 얇은 플랜지 볼 밸브는 배송 전에 쉘 테스트와 시트 테스트를 거칩니다.

엔지니어링 지원

당사의 기술 팀은 귀하가 본체 재질, 씰 유형, 압력 등급 및 작동 장치를 선택할 수 있도록 도와드립니다.

전체 제품군

우리는 또한 공급스테인레스 스틸 플랜지 볼 밸브, 재킷 절연 볼 밸브그리고탄소강 볼 밸브.

OEM 및 ODM 가능

맞춤형 크기, 재료, 플랜지 표준, 작동 및 명판 브랜딩이 지원됩니다.

제품 이미지

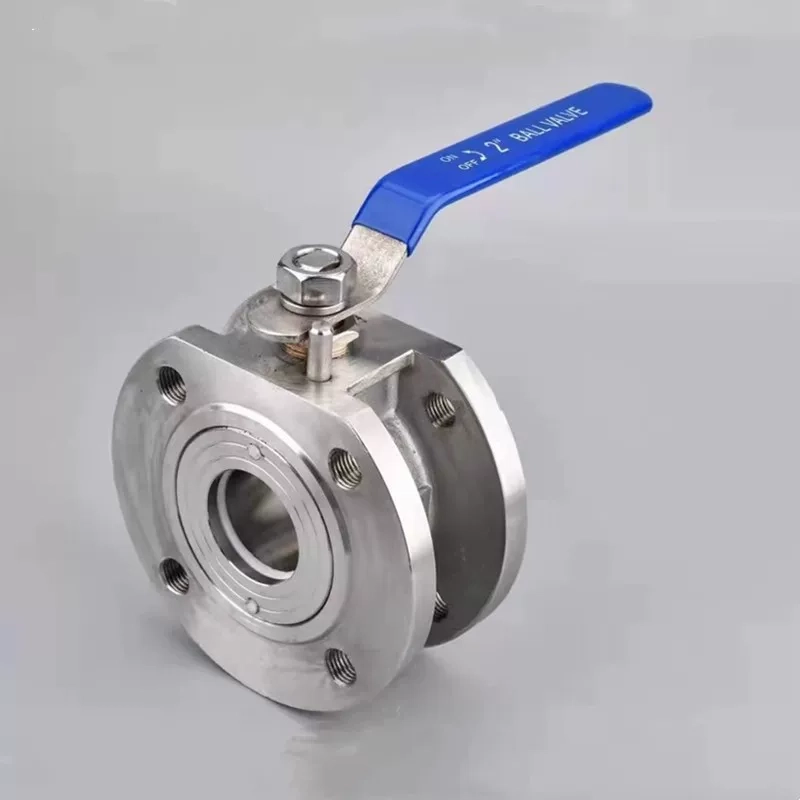

Thin Stainless Steel Flange Ball Valves – Slim Forged Flanged Ball Valve for Space-Limited Pipelines — 얇은 스테인리스강 플랜지 볼 밸브 — DN15–DN200, PN16–PN100(클래스 150–600), 304/316/316L, 슬림 단조 본체.

자주 묻는 질문

얇은 스테인레스 스틸 플랜지 볼 밸브 란 무엇입니까?

슬림한 일체형 단조본체로 기존 플랜지형 볼밸브에 비해 30~50% 더 얇고, 20~40% 더 가벼운 플랜지형 볼밸브입니다. 전체 보어 흐름, 양방향 밀봉 및 90° 빠른 온오프 작동을 제공하므로 제한된 공간, 조밀한 배관 레이아웃 및 경량 장비에 이상적입니다.

슬림한 디자인으로 공간과 무게가 얼마나 절약되나요?

표준 플랜지형 볼 밸브에 비해 슬림한 단조 본체는 30%~50% 더 얇고 20%~40% 더 가볍습니다. 이는 지지 요구 사항을 줄이고 배관 레이아웃을 단순화하며 총 설치 비용을 낮춥니다. 특히 스키드, 해양 시스템 및 모듈식 프로세스 장치에 유용합니다.

어떤 압력 등급과 크기를 사용할 수 있습니까?

우리는 표준 크기 DN25, DN50, DN80 및 DN100을 사용하여 DN15에서 DN200(NPS 1/2"~8")까지의 얇은 스테인리스강 플랜지 볼 밸브를 제조합니다. 압력 등급에는 PN16, PN25, PN40, PN64, PN100 및 등급 150, 300, 600이 포함되어 다양한 파이프라인 등급과 일치합니다.

소프트 씰과 하드 씰의 차이점은 무엇입니까?

소프트 씰은 누출이 없는 -20℃~180℃ 서비스를 위해 PTFE 또는 FKM 시트를 사용하므로 물, HVAC, 식품 및 일반 화학 라인에 이상적입니다. 하드 씰은 고압 및 마모성 매체와 함께 -29℃~425℃ 서비스를 위해 스테인리스 스틸 또는 Stellite 시트를 사용하므로 석유화학, 증기, 열유 및 발전소 응용 분야에 이상적입니다.

전동 액추에이터로 밸브를 자동화할 수 있나요?

예. 모든 모델은 표준 ISO 5211 장착 패드를 통해 전기(온-오프 또는 변조, Modbus 옵션) 및 공압 액추에이터를 수용합니다. 웜 기어와 수동 레버 또는 핸드휠 옵션도 제공됩니다. 우리를 참조하십시오스테인레스 스틸 전기 볼 밸브참고용.

OEM/ODM 제조를 제공합니까?

예. 직접 공장으로서 맞춤형 본체 재질(304/316/316L), 씰 유형(PTFE/FKM/SS/Stellite), 플랜지 표준(GB/ANSI/DIN/JIS), 작동 및 고객 브랜딩을 지원합니다. 도면이나 사양을 보내주시면 그에 따라 견적을 보내드리겠습니다. 제발저희에게 연락주세요자세한 내용은.
