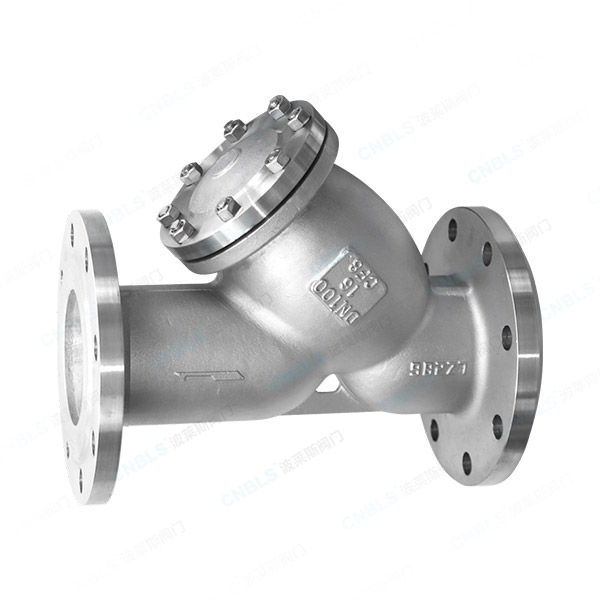

Y형 스트레이너

Bolaisi Y형 스트레이너는 전문 공장에서 표준화된 생산 방식으로 제조된 전용 파이프라인 전 불순물 여과 장비입니다. 각진 Y자형 디자인이 특징인 스트레이너는 낮은 유체 저항을 제공하고 분해 및 블로우다운이 용이합니다. 탈착식 내부 스크린은 녹, 침전물, 용접 슬래그 및 입상 오염 물질을 트랩하여 밸브, 펌프 및 장비를 포함한 다운스트림 정밀 장비를 마모 및 막힘으로부터 보호합니다. 대외 직접 무역 제조업체로서 당사는 원자재 결함 탐지, 정수압 테스트 및 스크린 메쉬 정밀 검증의 세 가지 엄격한 품질 검사 절차를 구현합니다. 당사의 제품은 글로벌 산업 시장으로 널리 수출되며 물 공급 및 배수, 화학, 석유 및 가스, HVAC 배관 시스템에 필수적인 최전선 보호 피팅 역할을 합니다.

문의 보내기

제품 설명

볼라이시Y형 스트레이너는 파이프라인의 사전 필터 장치 역할을 하며 퇴적물 및 용접 슬래그와 같은 고체 오염물질을 차단하여 다운스트림 펌프, 밸브 및 기기를 보호합니다. 다양한 본체 재질과 공칭 직경으로 제공되며 물, 오일, 가스, 증기 및 기타 매체와 호환됩니다. 이동식 스크린은 청소하여 재사용할 수 있습니다. 유연한 설치 옵션을 갖춘 각 장치는 여러 번의 공장 검사를 거칩니다. 당사의 제품은 12개월 전체 장치 보증으로 전 세계적으로 판매되며 요청 시 맞춤형 사양도 제공됩니다.

제품 정의

Y형 스트레이너는 유체 배관의 전단에 설치되는 기계식 정화 피팅으로, 각진 Y형 밸브 본체 구조에서 이름이 붙여졌습니다. 매체가 밸브 본체를 통과할 때 내장된 정밀 스크린이 유체에 포함된 고체 입자 불순물을 차단하여 깨끗한 매체가 하류 장비로 흐르도록 합니다. Y형 스트레이너는 물, 오일, 가스 및 기타 매체와 호환됩니다. 표준 메쉬 사양은 수도 서비스의 경우 18~30메시, 가스 서비스의 경우 10~100메시, 석유 서비스의 경우 100~480메시입니다. 스크린 카트리지는 청소를 위해 제거하고 반복적으로 재사용할 수 있습니다. 이 제품은 매체의 유량이나 압력을 변경하지 않고 파이프라인 불순물의 사전 여과만 수행합니다. 게이트 밸브, 볼 밸브, 글로브 밸브, 워터 펌프, 열교환기 및 유량계와 일치할 수 있습니다. 이는 소스에서 파이프라인 장비의 마모, 막힘 및 계획되지 않은 가동 중단을 줄여 장비 유지 관리 및 교체 비용을 크게 절감합니다.

기술 사양

1. 브랜드:볼라이시

2. 모델: GL41H/W-16C/P

3. 공칭 직경 : DN15 ~ DN300

4. 밸브 몸체 재질 : WCB 주조 탄소강 / 304 스테인레스 스틸 / 316 스테인레스 스틸

5. 압력 등급: PN10, PN16, PN25, PN40

6. 연결 유형: 플랜지 연결

7.Screen 물자: 304/316 스테인리스 철망사

8. 스크린의 여과 정밀도 : 표준 40 / 60 / 80 / 100 메쉬 (맞춤형)

9. 적용 가능한 매체 : 수돗물, 하수, 석유 제품, 천연 가스, 증기 등

10. 작동 온도: 주강 버전 ≤ 350°C; 스테인리스 스틸 버전 ≤ 280°C

11.유체 흐름 방향: 단방향 직선

12. 설치 요구 사항: 수평 및 수직 파이프라인 모두에 적합합니다. 스크린 볼은 아래를 향해야 합니다.

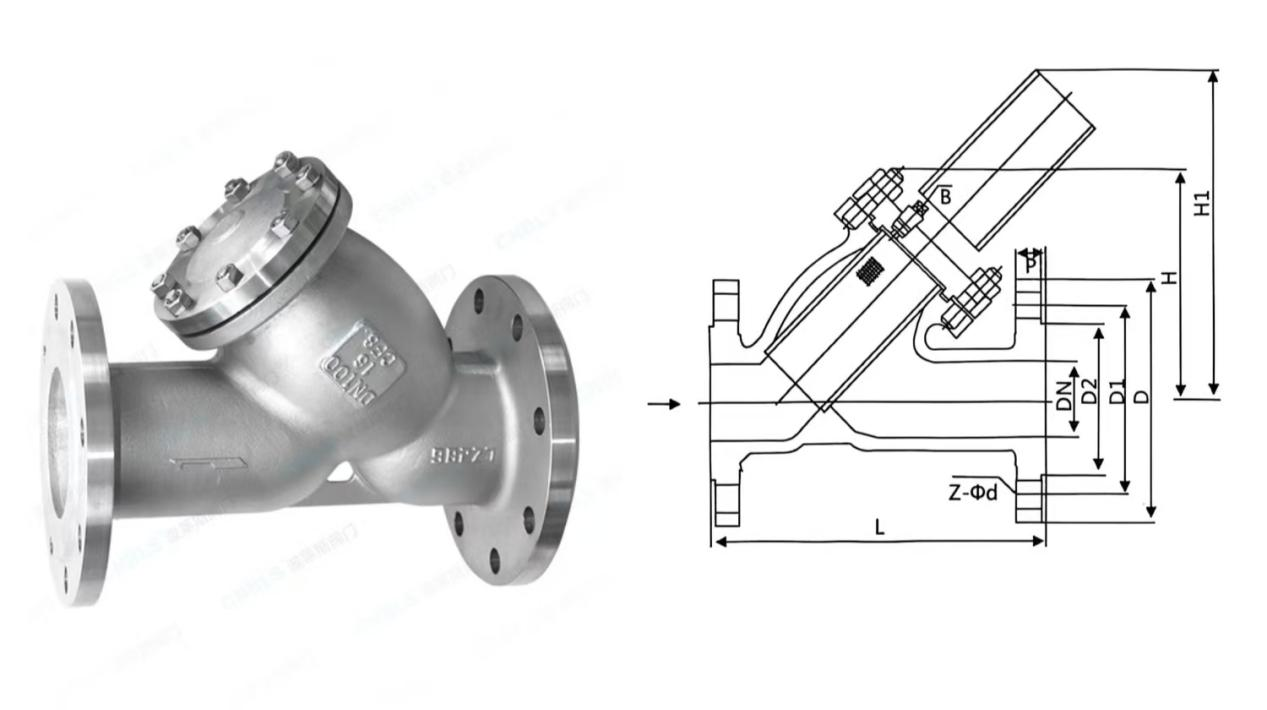

제품 도면 및 기술 매개변수

Y-type strainer

PN(MPa)	DN(mm)	엘(mm)	D(mm)	D1(mm)	D2(mm)	b(mm)	Z-Φd	흠)
1.6	15	130	95	65	45	14-2	4-Φ14	60
	20	145	105	75	55	14-2	4-Φ14	70
	25	150	115	85	65	14-2	4-Φ14	70
	32	180	135	100	78	16-2	4-Φ18	75
	40	200	145	110	85	16-3	4-Φ18	90
	50	220	160	125	100	16-3	4-Φ18	105
	65	250	180	145	120	18-3	4-Φ18	150
	80	280	195	160	135	20-3	8-Φ18	175
	100	300	215	180	155	20-3	8-Φ18	200
	125	350	245	210	185	22-3	8-Φ18	205
	150	380	280	240	210	24-3	8-Φ23	260
	200	480	335	295	265	26-3	12-Φ23	300
	250	550	405	355	320	30-3	12-Φ25	380
	300	610	460	410	375	30-4	12-Φ25	410

보증기간 및 반품/교환 사후관리 규정

1. 보증기간

모두볼라이시Y형 스트레이너에는 제품이 공장에서 출고된 날짜부터 시작하여 12개월 전체 장치 보증이 제공됩니다. 보증 범위: 밸브 본체의 주조 핀홀, 플랜지 누출, 원래 스크린 손상 및 제조 공정 결함을 포함하여 공장에서 발생한 품질 결함입니다. 보증 범위에서 제외: 무단 분해 및 조립으로 인한 손상, 과도한 매체 부식, 딱딱한 입상 물체에 의한 충격, 불규칙한 블로우다운으로 인한 스크린 막힘 및 변형, 정격 압력 또는 온도 제한을 초과하는 작동.

2. 반품 및 교환 규정

1. 수령 시 손상된 제품 또는 공장 품질 결함: 고객은 실제 사진과 비디오 증거를 제공해야 합니다. 우리는 무료 교체 또는 무료 수리 서비스를 제공합니다.

2. 고객의 일방적인 주문 취소/크기, 매개변수 또는 표준의 잘못된 선택: 생산되지 않은 주문의 경우 부분적인 물질적 청산 손해가 환불에서 공제됩니다. 완전히 완료되어 배송된 주문은 무조건 반품이 불가능합니다.

3. 품질 문제 없는 반품: 상품은 사용에 따른 긁힘 없이 개봉되지 않은 상태로 유지되어야 합니다. 고객은 모든 인바운드 및 아웃바운드 국제 물류, 통관 및 관세 수수료와 반품 처리에 대한 처리 손실 공제액을 부담해야 합니다.

응용 분야

1. 도시 상하수도 프로젝트 도시의 주요 수돗물 파이프라인, 하수 처리 라인 및 2차 급수 펌프 하우스에 대한 사전 여과. 침전물과 파이프라인의 녹을 차단하여 수도 펌프, 수도 계량기 및 감압 밸브를 보호합니다.

2. 석유 및 가스 산업 원유 전송 파이프라인, 가스 압력 조절 스테이션 및 가스 충전소 배관. 용접 슬래그와 금속 잔해물을 필터링하여 압력 조절기 및 유량계의 막힘 및 오작동을 방지합니다.

3.화학 생산 라인 열전달 송유관, 약산 및 약알칼리 공급 라인 및 반응기 순환 배관. 매체의 결정성 입자를 필터링하여 밸브 및 열교환기의 수명을 연장합니다.

4. 발전소 및 난방 HVAC 시스템 보일러 급수 파이프라인, 고온 증기 네트워크 및 중앙 에어컨 순환 수 시스템. 열교환 튜브의 막힘을 방지하기 위해 스케일 및 녹 오염 물질을 제거합니다.

5. 야금, 제지 및 섬유 산업 냉각수 순환 시스템 및 슬러리 전달 파이프라인. 이는 압연기, 물 펌프 및 정밀 직물 제어 밸브를 보호하기 위해 고체 입자를 가두어 줍니다.

6. 해외 상업용 장비 순수 장비, 연료 보일러, 청소 기계 및 공기 압축기의 유체 배관 지원. 유럽, 미국, 동남아시아의 장비 제조업체에 대한 장기 조달 조달을 지원합니다.

왜 선택해야 할까요?볼라이시 밸브?

1. 중개자 마크업 없이 대외 무역을 위한 소스 공장에서 직접 공급 우리는 해외 시장에 맞춘 독립적인 스테인리스강 및 주강 주조 공장과 가공 작업장을 보유하고 있습니다. 대량 주문에 대해 안정적인 리드타임을 보장합니다.

2. 반복 청소 후 재사용이 가능한 모든 스테인레스 스틸 정밀 스크린 쉽게 분해하여 고온 및 부식 방지. 잦은 소모품 교체 없이 깨끗한 물로 헹군 후 다시 장착할 수 있어 고객의 장기적인 운영 비용을 절감할 수 있습니다.

3. 모든 작업 조건에 맞는 다양한 재료 옵션, 복잡한 해외 작업 환경과 호환 가능 주강은 고온 증기에 적합합니다. 304 스테인리스 스틸은 물, 오일 및 가스 매체에 적합합니다. 316 스테인리스강은 부식성이 약한 유체에 사용됩니다. 당사의 제품은 전 세계적으로 화학, 열, 물 공급 및 배수 프로젝트의 다양한 운영 요구 사항을 충족합니다.

4. 일관된 수출 등급 품질을 위한 3단계 공장 검사 모든 제품은 원료 PMI 스펙트럼 테스트, 밸브 본체 정수압 강도 테스트 및 스크린 여과 정밀도 샘플링 검사를 거칩니다. 국제 유체 장비 표준을 준수하는 공장 검사 인증서가 모든 장치에 부착되어 있습니다.

5.종합적인 대외 무역 애프터 서비스 시스템 전담 대외 무역 계정 관리자가 일대일 서비스를 제공합니다. 보증 기간 내에 발생한 오작동에 대해서는 예비 부품을 즉시 배송해 드립니다.

자주 묻는 질문(FAQ)

Q1: Y형 스트레이너는 반드시 수평으로 설치해야 하나요? 수직 파이프라인에 사용할 수 있나요?

A: 수평 및 수직 파이프라인 모두에 적용 가능합니다. 불순물 침전과 정기적인 블로우다운을 촉진하려면 스트레이너의 침전물 용기가 아래를 향하도록 하십시오.

Q2: 여과 정밀도를 선택하는 방법은 무엇입니까? 다양한 미디어에는 어떤 메쉬 크기가 권장됩니까?

A: 수돗물 및 일반 하수의 경우 40-60 메쉬; 석유 제품 및 가스용 60-80 메쉬; 순수 및 정밀 기기 파이프라인용 100-200 메시. 요청 시 맞춤형 메쉬 크기를 사용할 수 있습니다.

Q3: 300°C 고온 증기 파이프라인용 주강 또는 스테인리스강 모델?

A: WCB 주강 Y형 스트레이너는 300°C 증기에 가장 적합하며 최대 온도 저항은 350°C입니다. 280°C 미만의 작업 조건에서는 스테인리스 스틸 버전을 권장합니다.

Q4: 막힌 화면을 청소하는 방법은 무엇입니까? 파이프라인에서 전체 장치를 제거해야 합니까?

A: 밸브 본체 플랜지를 분해할 필요가 없습니다. 먼저 전면 및 후면 게이트 밸브를 차단하여 압력을 해제한 다음 하단 블로우다운 플러그를 열어 더러운 물을 배출합니다. 세척 및 청소를 위해 상단 커버를 풀어 스크린을 꺼냅니다.

Q5: 자동 블로우다운 밸브를 장착할 수 있나요?

답: 그렇습니다. 모든 모델의 블로우다운 포트는 표준 범용 나사산을 채택합니다. 무인 자동 블로우다운을 구현하기 위해 수동 볼 밸브 또는 자동 타이밍 블로우다운 밸브를 설치할 수 있습니다.

Q6: 부식되거나 손상된 화면을 보증 기간 내에 무료로 재발급받을 수 있나요?

A: 원래의 재료 또는 제조상의 결함으로 인해 손상이 발생한 경우 무료 교체가 제공됩니다. 매체의 과도한 염화물 이온, 산 또는 알칼리 농도로 인해 부식 손상이 발생한 경우 보증이 적용되지 않지만 교체 스크린을 원가로 공급할 수 있습니다.
