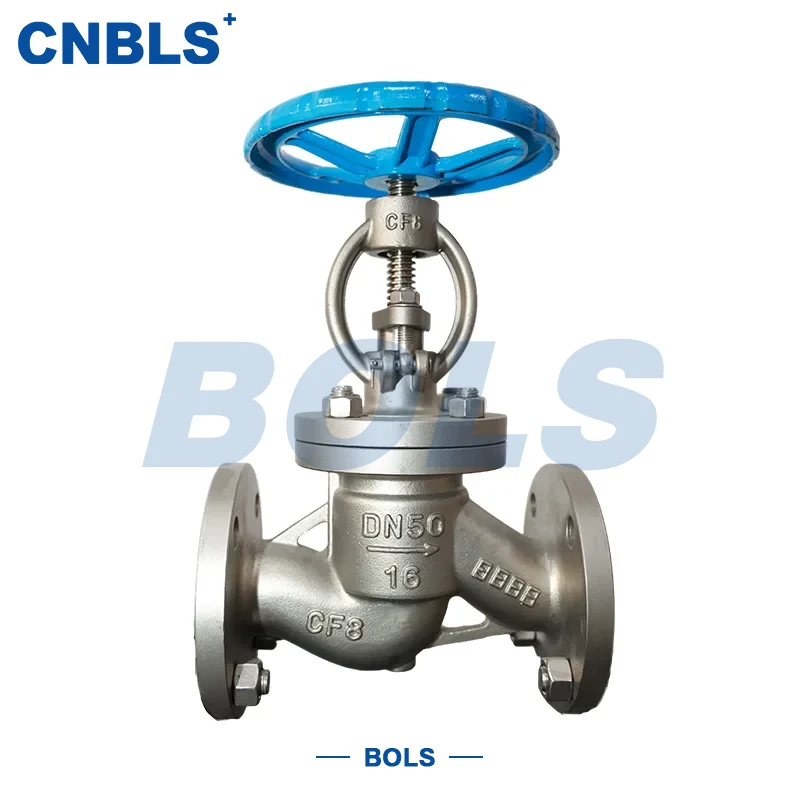

스테인레스 스틸 진공 글로브 밸브

스테인레스 스틸 진공 글로브 밸브는 진공 시스템의 차단 및 조절을 위한 필수 핵심 장비입니다. 핵심 작동 원리는 밸브 스템을 통해 디스크를 위아래로 구동하여 진공 파이프라인의 정밀한 온-오프 제어를 실현하고 외부 가스 침입을 근본적으로 방지하며 안정적인 시스템 진공을 보장하는 것입니다.

밸브는 NKJ 시리즈 진공 밸브용으로 설계된 독점 구조의 전체 스테인레스 스틸로 만들어졌습니다. 밀봉 표면은 경질 합금 하드페이싱 기술을 채택하여 진공 환경에서 고온 및 저온 교대, 중간 부식 및 압력 충격을 안정적으로 견딜 수 있습니다. 모든 생산 공정은 진공 밸브에 대한 관련 기술 표준을 엄격하게 준수하므로 엄격한 진공 요구 사항이 있는 다양한 산업 및 실험실 시나리오에 적합합니다.

진공 시스템의 주요 지원 구성 요소인 스테인레스 스틸 진공 글로브 밸브의 밀봉 성능과 구조적 안정성은 시스템의 작동 효율성과 안전성을 직접적으로 결정합니다.

핵심 제품 특징

우수한 밀봉 성능

특수 진공 밀봉 패킹을 사용한 금속 하드 씰(경질 합금 하드페이싱)을 채택했습니다. 진공 누출율 ≤ 1×10⁻1⁰ Pa·m³/s, JB/T 6446 준수. 고진공(10⁻³ Pa) 및 초고진공(10⁻⁻ Pa) 조건에 적합하여 가스 누출을 제거합니다.

내구성 있는 재료 구성

본체, 보닛, 스템을 포함한 핵심 부품은 GB/T 1220 및 ASTM A182를 준수하는 304, 316 스테인리스 스틸과 17-4PH 석출 경화 스테인리스 스틸로 제작됩니다. 복잡한 진공 환경에서 장기간 사용할 수 있는 뛰어난 내식성 및 내마모성.

강한 적응성

플랜지 연결(GB/T 6070 진공 플랜지, GB/T 9113 표준 플랜지) 및 용접 연결(옵션)을 지원합니다. 직선 흐름 경로는 흐름 저항을 줄여줍니다. 외부 나사 구조로 밸브 상태를 직접 관찰할 수 있어 작동이 간편합니다.

다양한 작동 옵션

수동(눈금 표시가 있는 핸드휠) 또는 전기(다회전, 방폭형 Exd II BT4) 작동이 가능합니다. 원격 제어 및 고주파 작동이 가능한 전기식; 소규모 시스템 및 저주파 사용을 위한 수동형입니다.

규정 준수 및 신뢰성

GB/T 12235, JB/T 6446 및 기타 국가 및 산업 표준을 엄격하게 준수하여 설계 및 제조되었습니다. 쉘 압력 테스트, 진공 밀봉 테스트 및 기타 검사를 통과했습니다. 각 밸브는 진공 시스템의 안전 요구 사항을 충족합니다.

응용

탁월한 진공 밀봉 성능과 재료 내구성을 갖춘 스테인레스 스틸 진공 글로브 밸브는 엄격한 진공 요구 사항이 있는 분야에서 널리 사용됩니다.

● 전자 및 반도체: 칩 제조 및 포장의 진공 파이프라인 제어를 통해 높은 진공도와 청결도를 보장합니다.

● 태양광 산업: 코팅 및 실리콘 웨이퍼 처리용 진공 시스템으로 변환 효율을 향상시킵니다.

● 진공 코팅: 광학 및 하드웨어 코팅 장비로 균일한 코팅을 위해 안정적인 진공을 유지합니다.

● 진공 야금: 진공 용융 및 어닐링, 온도 변화에 저항하고 순도를 보장합니다.

● 연구실 및 연구: 저진공, 중진공, 고진공, 초고진공을 포괄하는 다양한 진공 테스트 장치.

핵심 기술 매개변수

설계 및 제조 표준

구성요소 재료

선택 지침

1.진공 수준: 초고진공 시스템의 경우 누출률 1×10⁻1⁰ Pa·m³/s 이하를 보장합니다.

2. 재질 : 일반 서비스의 경우 304; 약간 부식성이 있는 매체의 경우 316입니다.

3.연결: GB/T 6070 진공 플랜지가 선호됩니다. 특별한 조건을 위한 용접.

4.작동: 소형/저주파 시스템용 매뉴얼; 원격/고주파 사용을 위한 전기.

5.Temperature: 온도 범위가 작업 조건을 포함하는지 확인하십시오. 빈번한 열 순환을 위해 패킹을 강화하십시오.

운영 및 유지보수

1. 사전 설치: 오염을 방지하기 위해 내부 및 밀봉 표면을 철저히 청소하십시오.

2. 설치: 진공 개스킷(구리, PTFE)을 사용합니다. 볼트를 대각선으로 조입니다.

3.작동: 압력 충격을 피하기 위해 천천히 열거나 닫습니다.

4.검사: 정기적으로 진공 상태를 모니터링합니다. 스템 움직임과 밀봉 표면을 점검하십시오.

5. 유지 관리: 대기로 배출한 후에만 작업하십시오. 진공 등급 포장만 사용하십시오.

6.장기보관 : 재사용 전 소착여부를 확인하고 진공밀봉시험을 실시할 것.

진공 시스템용 코어 차단 장치인 이 밸브의 안정성과 견고성은 시스템 효율성과 제품 품질에 직접적인 영향을 미칩니다. 모든 밸브는 완벽하게 테스트되었으며 특정 진공 요구 사항을 충족하도록 맞춤 설정할 수 있습니다.
