고성능 환기 버터플라이 밸브

Bolaisi Valve는 첨단 기술로 고품질 산업용 밸브를 전문적으로 생산합니다. 고성능 환기 버터플라이 밸브는 저압 대구경 시스템에 적합합니다. 신뢰할 수 있는 공급업체로서 도매 서비스를 제공하여 구매자를 위해 먼지가 많고 부식성 환경에서 밸브가 안정적으로 작동하도록 보장합니다.

문의 보내기

제품 설명

고성능 환기 버터플라이 밸브는 저압 및 대구경 조건에서 작동하는 산업용 환기 및 먼지 제거 시스템을 위해 특별히 설계되었습니다. 밸브 본체와 주요 압력 베어링 부품은 SS304, SS316, SS304L, SS316L과 같은 스테인레스 스틸 재질로 제조되어 부식성 가스, 먼지가 많은 공기 및 고온 배기 가스 환경에서 안정적인 성능을 보장합니다.

이 시리즈는 플랜지 연결 및 환기 의무 밀봉 설계(W 유형)를 갖춘 동심(중앙선) 버터플라이 밸브 구조를 채택합니다. 이는 환기 파이프라인의 큰 흐름 용량, 낮은 저항 및 안정적인 개폐 요구 사항을 충족하는 데 중점을 둡니다.

두 모델은 동일한 밸브 구조와 밀봉 개념을 공유하지만 주요 차이점은 액추에이터 유형입니다.

D641W: 공기 구동기에 의해 작동되는 공압식 환기 버터플라이 밸브

D941W: 전동 액추에이터로 작동되는 전동 환기 버터플라이 밸브

스테인레스 스틸 환기 버터 플라이 밸브는 야금, 발전, 화학 처리, 건축 자재, 광업 및 환경 보호 프로젝트에 널리 사용됩니다.

구조 및 작동원리

동심 구조 설계

고성능 환기 버터플라이 밸브는 디스크 중심이 스템 중심과 일치하는 동심 구조를 채택합니다. 작동 중에 디스크는 스템 축을 중심으로 회전합니다.

더 적은 수의 구성 요소를 사용한 간단한 구조

원활한 흐름 경로 및 낮은 공기 흐름 저항

낮은 작동 토크, 대구경 환기 시스템에 적합

이 구조는 저압, 고유량 환기 응용 분야에 우수한 안정성과 비용 효율성을 제공합니다.

플랜지 연결

밸브 본체의 양쪽 끝에 일체형 플랜지가 있어 표준 환기 파이프라인 플랜지에 직접 볼트로 연결할 수 있습니다.

정확한 설치 위치

균일한 응력 분포

유지보수 및 교체가 용이함

일반적인 플랜지 표준에는 GB/T 9113 및 ANSI B16.5가 포함됩니다.

주요 특징

전체 스테인레스 스틸 구조

본체, 디스크, 스템과 같은 주요 구성품은 스테인리스 스틸로 제작되어 다음과 같은 이점을 제공합니다.

우수한 내식성 및 내산화성

황 및 염소 함유 가스에 대한 적합성

고온 환기 조건에서 구조적 안정성

환기부하 실링 설계(W형)

밸브에는 환기 서비스를 위해 특별히 설계된 밀봉 구조가 장착되어 있습니다.

금속 간 씰링 또는 복합 씰링(FKM + 스테인리스강) 옵션

균형 잡힌 밀봉 신뢰성과 내마모성

JB/T 8692 환기 버터플라이 밸브 표준을 준수하는 누출율

대구경, 저저항 설계

DN100에서 DN2000까지의 공칭 직경 범위에서 밸브는 다음을 유지합니다.

밸브 전체의 낮은 압력 손실

안정적인 개폐 성능

공기 흐름이 크고 작동 압력이 낮은 시스템에 적합

자동화 친화적인 작동

공압식 및 전기식 작동 옵션 모두 자동 제어 시스템에 쉽게 통합할 수 있도록 지원하므로 고성능 환기 버터플라이 밸브는 중앙 집중식 및 원격 제어 응용 분야에 적합합니다.

액추에이터 비교

목	D641W(공압식)	D941W(전기)
작동 유형	공압식 액츄에이터	전동 액추에이터
제어 모드	솔레노이드 밸브/포지셔너	온-오프 또는 변조
작동 속도	0.5~5초	5~30초
제어 정확도	±2%(포지셔너 포함)	±1%(변조형)
전원	압축공기 0.4~0.6MPa	AC220V / AC380V
일반적인 사용	고주파 작동, 열악한 환경	원격 제어, 정밀 조정

기술적인 매개변수

매개변수	사양
공칭 직경	DN 100 – DN 2000mm
압력 등급	PN 0.1 / 0.25 / 0.6 / 1.0MPa(클래스 15)
연결 유형	플랜지형(GB/T 9113 / ANSI B16.5)
구조 유형	동심(중심선)
작동 온도	-30°C ~ 400°C
적용 가능한 미디어	먼지가 많은 가스, 배가스, 공기, 부식성 가스
누설 등급	환기 등급(JB/T 8692)

재료 사양

요소	재료 옵션	설명
몸	CF8 / CF8M / CF3 / CF3M	일반 및 부식성 환기 매체
디스크	본체와 동일 / 천공된 스테인리스 스틸	먼지 축적 감소
줄기	A182 F304 / F316 / F304L / F316L	강도 및 내식성
밀봉하다	메탈 씰 / FKM + 스테인레스 스틸	고온 또는 중온 환기
패스너	A193 B8 / B8M / B8L	갈바닉 부식 방지

응용

야금 분야의 고온 배기가스 환기

발전소의 보일러 환기 및 탈황 시스템

화학 및 건축 자재 산업의 집진 및 배기 시스템

광산 환기 및 환경 보호 프로젝트

산업 플랜트 및 대형 건물 공기 조화 시스템

이러한 응용 분야에서 스테인리스 스틸 환기 버터플라이 밸브는 주로 공기 흐름 차단, 흐름 조절 및 시스템 흐름 방향 제어에 사용됩니다.

선택 지침

가스 부식성에 따라 적합한 스테인리스강 등급을 선택하세요.

시스템 설계 조건에 맞춰 압력 및 온도 등급을 일치시키세요.

대구경 적용 분야에서는 본체 강도에 주의하세요.

현장 제어 요구 사항에 따라 공압식 또는 전기식 작동 선택

운영 및 유지보수

먼지가 쌓이는 것을 방지하기 위해 씰링 표면의 먼지를 정기적으로 청소하십시오.

고온 시동 시 점진적 가열 적용

공압 밸브의 안정적인 공기 공급 압력 보장

액추에이터 윤활 및 전기 연결을 주기적으로 검사하십시오.

제품 요약

스테인레스 스틸 D641W/D941W 환기 버터플라이 밸브는 동심 구조, 스테인레스 스틸 구조 및 환기 의무 밀봉 설계가 특징입니다. 유연한 공압식 또는 전기식 작동 옵션을 갖춘 이 스테인레스 스틸 환기 버터플라이 밸브는 안정적인 작동과 자동화 호환성이 필요한 산업용 환기 시스템에 안정적인 성능을 제공합니다.

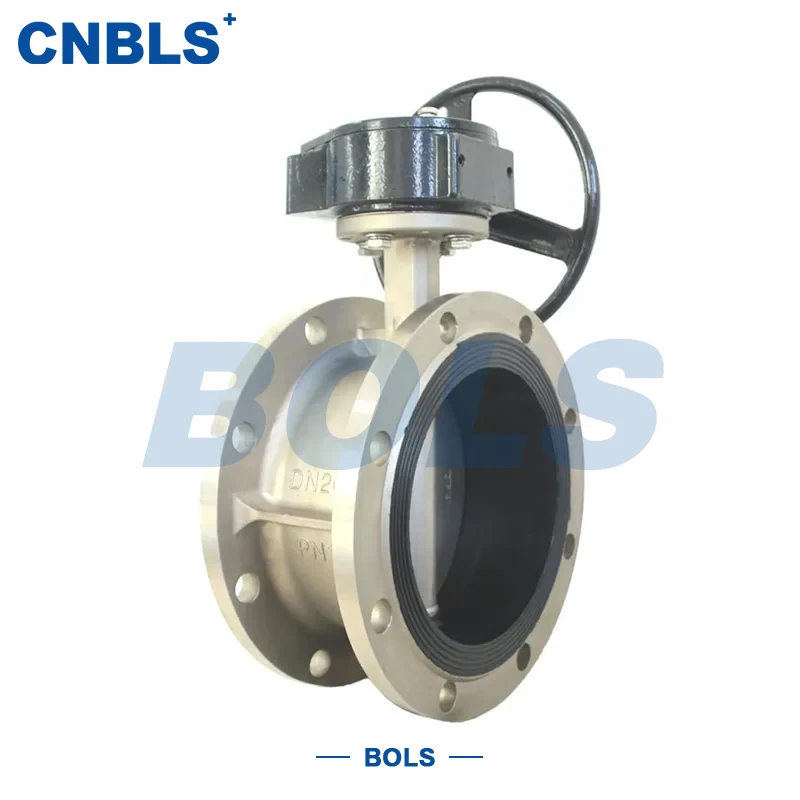

Stainless Steel Ventilation Butterfly Valve
