스테인레스 스틸 전기 플랜지 금속 하드 씰 버터플라이 밸브

실용적인 응용 프로그램 중심. Bolaisi Valve는 내구성이 뛰어난 산업용 밸브 솔루션을 제공하는 데 탁월합니다. 스테인레스 스틸 전기 플랜지형 금속 하드 씰 버터플라이 밸브는 전기 구동 및 금속 하드 씰 기능을 갖추고 있어 석유화학 및 전력 부문에 이상적입니다. 신뢰할 수 있는 공장으로서 고품질 제품을 제공하여 산업 구매자의 가혹한 작업 조건 요구 사항을 충족합니다.

문의 보내기

제품 설명

스테인레스 스틸 전기 플랜지 금속 하드 씰 버터플라이 밸브는 삼중 오프셋 구조, 전기 액추에이터 드라이브 및 플랜지 연결을 갖춘 산업용 버터플라이 밸브입니다. 밸브 본체와 주요 압력 베어링 부품은 304, 316, 304L, 316L 스테인리스강 또는 이중 스테인리스강으로 제작되며 금속 대 금속 하드 씰 설계로 제작됩니다.

제어 신호를 수신하는 전기 액추에이터에 의해 작동되는 밸브는 스템을 구동하여 디스크를 회전시켜 원격 온오프 작동 또는 파이프라인의 미디어에 대한 지속적인 조절을 가능하게 합니다. 삼중 오프셋 구조는 실링 표면의 마찰을 효과적으로 줄여 고온, 고압, 입자가 함유된 매체 조건에서도 안정적인 실링 성능을 유지합니다.

이 전기 스테인레스 스틸 플랜지 금속 하드 씰 버터플라이 밸브는 내식성, 내마모성 및 구조적 내구성의 균형을 유지하므로 고도의 자동화가 필요하고 열악한 조건에서 작동하는 산업 시스템에 이상적입니다.

구조 및 작동원리

1. 삼중 오프셋 구조 설계

D943H 시리즈는 고전적인 트리플 오프셋 버터플라이 밸브 구조를 채택합니다.

첫 번째 오프셋: 스템 축이 밸브 본체 중심에서 오프셋됩니다.

두 번째 오프셋: 스템 축이 씰링 표면 중심에서 오프셋됩니다.

세 번째 오프셋: 씰링 쌍이 경사진 원뿔 구조를 형성합니다.

이 설계를 통해 개폐 초기 단계에서 디스크가 밸브 시트에서 분리되어 밀봉 표면의 긁힘을 방지하고 마모를 효과적으로 줄이고 서비스 수명을 연장할 수 있습니다.

2. 전기 드라이브 모드

밸브에는 두 가지 유형으로 제공되는 전동 액추에이터가 장착되어 있습니다.

● On-off Type(2위치 제어)

● 조절형(4~20mA 신호를 이용한 비례제어)

액추에이터는 전기 신호를 기계적 토크로 변환하여 스템과 디스크의 조화로운 움직임을 구동하여 안정적이고 반복 가능한 온-오프 또는 조절 동작을 달성합니다.

3. 주요 기능

전체 스테인레스 스틸 압력 베어링 구조

밸브 본체, 플랜지 및 주요 압력 베어링 구성품은 스테인리스강으로 일체형으로 주조 또는 단조되어 다음과 같은 이점을 제공합니다.

● 우수한 내식성

● 안정된 고온강도

● 산성, 알칼리성, 염화물 함유 또는 황 함유 매체와의 호환성

금속 하드 씰 설계

금속 대 금속 밀봉 쌍은 다음과 같은 특징을 지닌 스텔라이트 또는 니켈 기반 합금으로 선택적으로 중첩될 수 있습니다.

● 고온 조건에서도 연화되거나 노화되지 않습니다.

● 빈번한 개폐 및 입자 함유 매체에 대한 적응성

● API 609 클래스 V 누출 등급 요구 사항 준수

플랜지 연결

이는 국가 또는 미국 표준을 준수하는 표준 플랜지 연결을 채택하여 설치 및 유지 관리가 용이하며 중대형 직경의 파이프라인 시스템에 적합합니다.

자동화 시스템과의 호환성

이 스테인레스 스틸 전기 플랜지형 금속 하드 씰 버터플라이 밸브는 DCS, PLC 및 기타 제어 시스템에 직접 통합되어 원격 제어 및 상태 피드백을 지원하며 연속 작동 및 중앙 집중식 제어 시나리오에 적합합니다.

기술적인 매개변수

목	명세서
공칭 직경	DN 50 – DN 1200(NPS 2" – 48")
압력 등급	PN 10/16/25/40; 클래스 150 / 300 / 600
연결 유형	플랜지 연결(GB/T 9113, ANSI B16.5 RF)
드라이브 모드	전동액추에이터(온-오프형/조절형)
온도 범위	-46°C ~ 550°C
누설 등급	클래스 V(API 609)
구조 유형	삼중 오프셋, 금속 하드 씰
제어 신호	4~20mA DC(조절형용)

재료 사양

밸브 본체

재료	신청조건
CF8 / CF3 (304 / 304L)	일반 고온, 약한 부식성 매체
CF8M / CF3M (316 / 316L)	산성, 알칼리성, 염화물 함유 부식성 매체
2205 듀플렉스 스테인레스 스틸	고압, 부식성이 강한 황 함유 조건

밸브 디스크

재료	특징
스테인레스 스틸(일치하는 밸브 본체)	일반적인 고온 조건에 적합
스텔라이트 오버레이 용접이 적용된 스테인레스 스틸	입자가 함유된 마모성이 높은 매체에 이상적

스템 및 밸브 시트

● 줄기: A182 F304 / F316 / F51

● 밸브 시트: 스테인리스강, 스텔라이트 또는 니켈 기반 합금

응용

이 스테인레스 스틸 전기 플랜지 금속 하드 씰 버터 플라이 밸브는 다음 분야에서 널리 사용됩니다.

● 석유화학 플랜트

● 전력 및 난방 시스템

● 야금 및 고온 배가스 파이프라인

● 석탄화학 및 합성가스 시스템

● 도시 난방 및 산업용 증기 배관망

일반적인 매체에는 고온 증기, 과열 증기, 먼지가 많은 배가스, 석유 제품, 부식성 화학 매체 및 고온 물이 포함됩니다.

선택 지침

재료 선택

중간 정도의 부식성과 온도를 기준으로 304, 316 또는 이중 스테인리스강을 선택하십시오. 입자가 포함된 조건의 경우 경질 합금 오버레이 용접이 적용된 디스크를 선택하십시오.

압력 및 토크 매칭

대구경 또는 고압 응용 분야의 경우 밸브에 높은 토크의 전동 액추에이터를 장착하여 안정적인 개폐를 보장합니다.

제어 모드 확인

간단한 열기/닫기 작업을 위해 온-오프 유형을 선택하세요. 유량 또는 압력 조절 요구 사항에 맞는 조절 유형을 선택하십시오.

플랜지 표준 균일성

압력 등급 및 밀봉 표면 유형 측면에서 밸브 플랜지가 파이프라인 플랜지와 완전히 일치하는지 확인하십시오.

간략한 운영 및 유지 관리

● 시운전 전에 밸브 본체, 플랜지, 액추에이터 및 신호 배선을 검사하십시오.

● 고온 용도의 경우 열충격을 피하기 위해 천천히 가열하십시오.

● 씰링 성능과 액츄에이터 작동 상태를 정기적으로 점검하십시오.

● 누출이나 걸림이 발생한 경우 시스템의 압력을 낮춘 후에만 유지보수를 수행하십시오.

기술 요약

삼중 오프셋 구조, 전체 스테인레스 스틸 압력 베어링 설계 및 금속 하드 씰 기술을 결합한 이 제품은 고온, 고압 및 복잡한 매체 조건에서 안정적인 작동을 제공합니다. 스테인레스 스틸 전기 플랜지형 금속 하드 씰 버터플라이 밸브는 신뢰성, 자동화 및 서비스 수명에 대한 엄격한 요구 사항이 있는 산업용 파이프라인 시스템에 적합합니다.

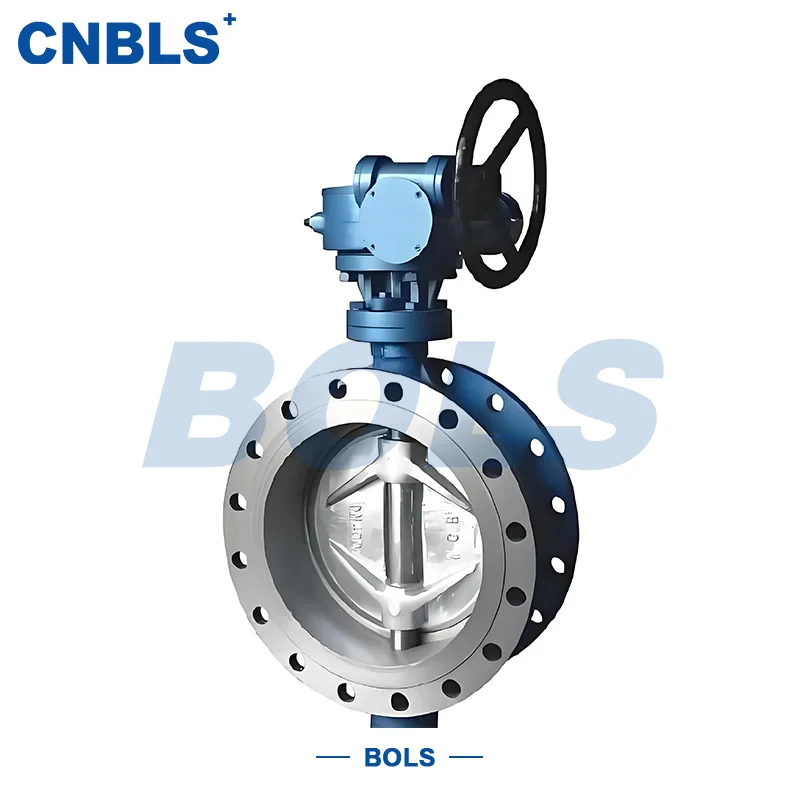

Stainless Steel Electric Flanged Metal Hard-Seal Butterfly Valves
