스테인레스 스틸 핸들 웨이퍼형 금속 하드 씰 버터플라이 밸브

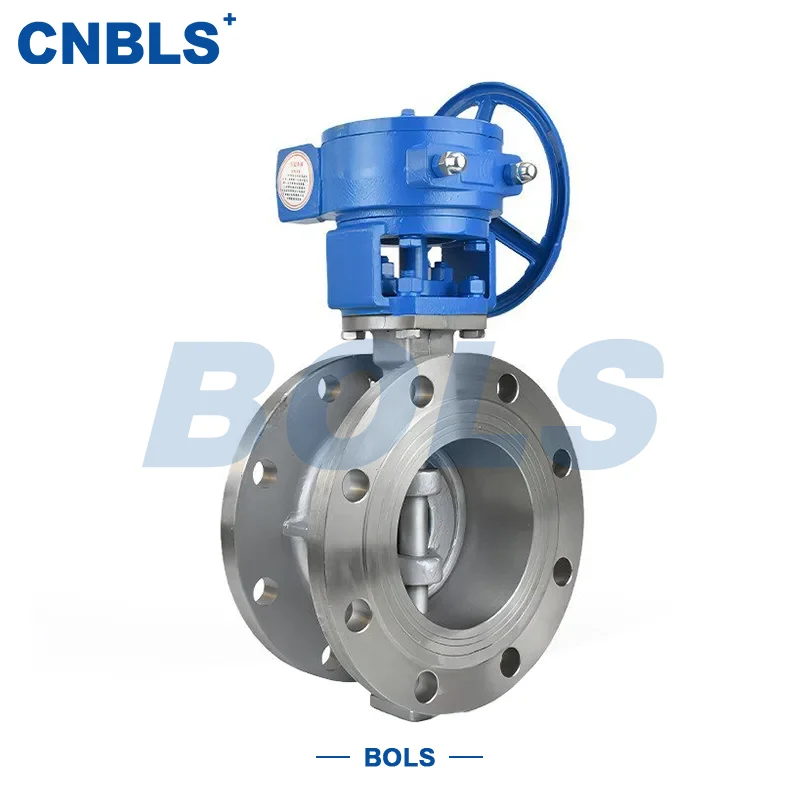

스테인레스 스틸 D73H 핸들 작동식 웨이퍼형 금속 하드 씰 버터플라이 밸브는 주로 스테인레스 스틸로 제작되었으며 이중 오프셋 설계가 특징인 산업용 버터플라이 밸브입니다. 직접 구동 핸들, 웨이퍼 유형 연결 및 금속 하드 씰 구조를 통합하여 중저압, 고온 및 약한 부식성 응용 분야에 적합합니다.

핸들을 수동으로 돌리면 밸브 스템과 디스크가 동시에 회전하여 안정적인 차단과 기본 흐름 조절이 가능합니다. 웨이퍼형 본체 설계로 더욱 컴팩트한 프로파일이 구현되어 구조적 강도를 유지하면서 설치 공간이 줄어듭니다.

석유화학, 전력 시스템, 야금, 수처리 및 식품 가공과 같은 산업에서 스테인레스 스틸 핸들 웨이퍼형 금속 하드 씰 버터플라이 밸브는 내식성, 온도 저항 및 쉬운 설치가 필요한 배관 시스템에 일반적으로 사용됩니다. 공간이 제한되어 있고 작동 주파수가 중간 정도인 애플리케이션에 특히 적합합니다.

구조적 특징 및 작동 원리

1.이중 오프셋 금속 하드 씰 구조

밸브는 이중 오프셋 설계를 채택하여 열고 닫는 동안 디스크가 시트에서 빠르게 분리될 수 있도록 하여 마찰과 마모를 크게 줄입니다. 금속 대 금속 씰은 고온, 고압 또는 미량 입자가 포함된 매질에서도 안정적인 성능을 유지하여 고온 환경에서 소프트 씰과 관련된 노화 및 고장 문제를 방지합니다.

2. 다이렉트 핸들 드라이브

핸들이 스템에 견고하게 연결되어 있어 전달 경로가 짧고 에너지 손실이 최소화된 간단한 구조를 제공합니다. 중소형 밸브의 경우 이를 통해 빠른 개폐 및 안정적인 위치 지정이 가능하며 수동 현장 작업의 실제 요구 사항을 충족합니다.

3.웨이퍼형 연결

밸브 본체는 관통 볼트를 사용하여 두 개의 파이프 플랜지 사이에 고정되므로 독립 플랜지가 필요하지 않습니다. 이 설계는 시스템 무게와 설치 비용을 줄이는 동시에 분해 및 유지 관리도 용이하게 합니다. 공간이 제한된 파이프 랙이나 장비 영역에 특히 유용합니다.

기술적인 매개변수

• 공칭 직경: DN 50 – DN 600(NPS 2" – 24")

• 압력 등급: PN 10/16/25, 클래스 150/300

• 연결: 웨이퍼형(GB/T 9113 / ANSI B16.5)

• 작동 방식: 직접 핸들 구동

• 온도 범위: -46℃ ~ 550℃

• 씰 유형: 금속 하드 씰(클래스 V)

• 구조: 이중 오프셋

• 표준: GB/T 12238, API 609, ANSI B16.34

재료 구성

본체, 디스크, 스템 및 시트는 모두 특정 매체 및 작동 조건에 맞게 다양한 스테인리스강 등급 중에서 선택할 수 있습니다.

• 본체: CF8 / CF8M / CF3 / CF3M

• 디스크: 견고한 스테인리스 스틸 또는 Stellite 오버레이가 포함된 스테인리스 스틸

• 스템: A182 F304 / F316 / F304L / F316L

• 시트: 스테인레스 스틸 또는 Stellite 금속 밀봉 표면

이러한 구성은 스테인리스 스틸 핸들 웨이퍼형 금속 하드 씰 버터플라이 밸브가 고온 증기, 부식성 액체 및 약한 마모성 매체에서 긴 서비스 수명을 유지하도록 보장합니다.

응용

이 밸브는 다음과 같은 일반적인 응용 분야에 적합합니다.

• 석유화학 플랜트의 고온 오일 및 증기 파이프라인

• 전력 산업의 보일러 시스템 및 보조 파이프라인

• 야금 분야의 고온 배기 가스 및 냉각수 시스템

• 산업 및 도시 수처리 파이프라인

• 재료의 청결이 요구되는 식품 및 음료 가공

이러한 시나리오에서 스테인리스강 핸들 웨이퍼형 금속 하드 씰 버터플라이 밸브는 구조적 강도, 밀봉 신뢰성, 손쉬운 유지 관리 및 전반적인 시스템 비용 효율성을 제공합니다.

선택 및 사용 권장 사항

밸브를 선택할 때 주요 고려 사항에는 매체 부식성, 작동 온도 및 파이프라인 압력 등급이 포함되어 재료와 씰 구조의 적절한 일치를 보장합니다. 직경이 크거나 압력이 높은 응용 분야의 경우 핸들 토크가 현장 작동 요구 사항을 충족하는지 확인하십시오. 설치 중에 웨이퍼형 설계의 밀봉 이점을 최대한 활용하려면 플랜지 정렬과 균일한 볼트 조임을 확인하십시오.

유지보수 및 운영 신뢰성

볼트 견고성, 스템 패킹 및 밀봉 표면 마모를 정기적으로 검사하면 밸브의 사용 수명을 효과적으로 연장할 수 있습니다. 금속 하드 씰 구조를 통해 현장 랩핑 및 부품 교체가 가능해 장기적인 운영 비용을 절감하고 지속적인 작동 조건에서 신뢰성을 향상시킵니다.
