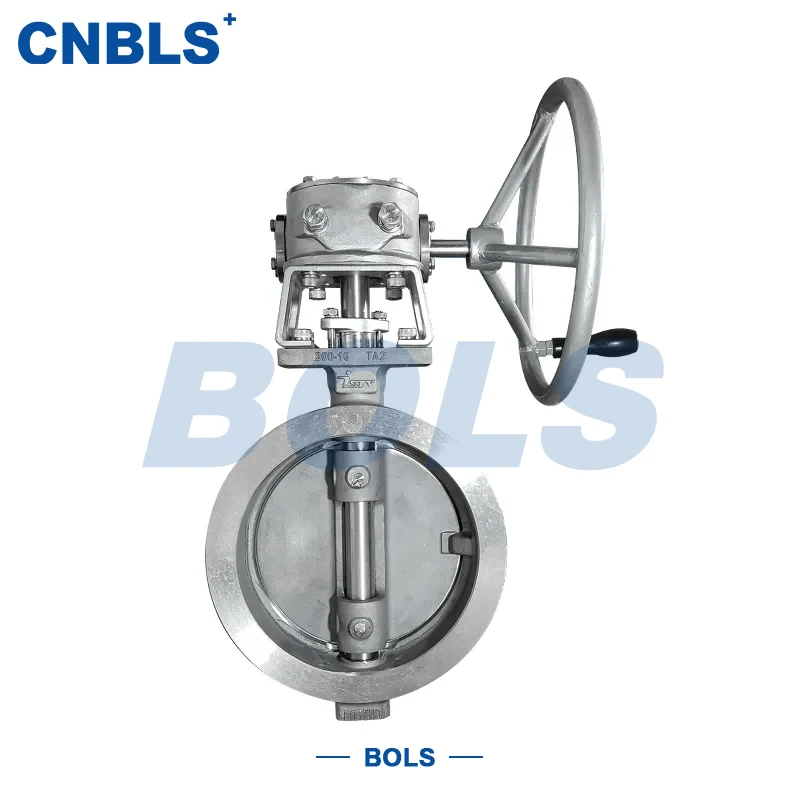

수동 스테인레스 스틸 플랜지형 금속 하드 씰 버터플라이 밸브

수동 스테인레스 스틸 플랜지형 금속 하드 씰 버터플라이 밸브는 열악한 산업 조건에 적합한 온-오프 및 제어 밸브입니다. 압력 베어링 및 매체 접촉 부품을 위해 주로 스테인리스 스틸로 제작된 이 제품은 삼중 오프셋 설계와 금속 하드 씰 구조가 특징입니다. 밸브는 수동으로 작동하여 디스크를 회전시켜 파이프라인 매체를 안정적으로 차단하고 조절합니다. 입증된 구조와 최적화된 힘 분포는 고온, 고압 및 부식 환경에서도 안정적인 성능을 보장합니다. 국제 시장에서 이 제품은 일반적으로 수동 스테인레스 스틸 플랜지형 금속 하드 씰 버터플라이 밸브라고 하며 석유화학, 전력 및 야금 시스템에 널리 사용됩니다.

구조적 특징 및 작동 원리

수동 스테인레스 스틸 플랜지형 금속 하드 씰 버터플라이 밸브는 고전적인 삼중 오프셋 설계를 채택하여 열고 닫는 동안 디스크가 시트에서 점차적으로 분리되어 마찰과 마모를 크게 줄입니다. 금속 하드 씰은 스테인리스 스틸 또는 합금 재질로 제작되며, 씰링 면은 Stellite 또는 니켈 기반 합금 오버레이 용접으로 강화되어 고온, 고압 조건에서도 우수한 씰링 성능을 유지할 수 있습니다. 플랜지 끝면은 GB 또는 ANSI 표준에 따라 가공되어 설치 중 정렬이 잘 이루어지고 현장 유지 관리가 용이합니다. 이러한 유형의 수동 스테인레스 스틸 플랜지형 금속 하드 씰 버터플라이 밸브는 핸드휠 또는 레버를 통해 작동되며 간단한 구조와 높은 신뢰성을 제공합니다.

주요 제품 특징

• 전체 스테인레스강 구조로 부식 및 산화에 대한 저항력이 뛰어납니다.

• 고온, 고압, 마모성 매체에 적합한 금속 하드 씰 디자인

• 삼중 오프셋 구조로 작동 토크 감소 및 수명 연장

• 플랜지 연결로 안정적인 설치가 가능하며 다양한 배관 시스템과의 호환성이 보장됩니다.

• 수동 조작으로 유지보수가 간단하고 조작이 제어됩니다.

일반적인 응용 분야

수동 스테인레스 스틸 플랜지형 금속 하드 씰 버터플라이 밸브는 석유화학 플랜트의 고온 매체 파이프라인, 전력 산업의 증기 시스템, 야금의 연도 가스 및 먼지 파이프라인, 수처리 및 제지 산업의 부식성 매체 시스템에 널리 사용됩니다. 이러한 까다로운 환경에서 수동식 스테인리스 스틸 플랜지형 금속 하드 씰 버터플라이 밸브는 잦은 온도 변화와 복잡한 매체 조건에도 불구하고 안정적인 작동을 유지합니다.

주요 기술 매개변수

• 공칭 직경: DN50–DN600(NPS 2"–24")

• 압력 등급: PN10/16/25/40, 클래스 150/300/600

• 연결: 플랜지(GB/T 9113 / ANSI B16.5 RF)

• 작동: 수동(핸드휠/레버)

• 온도 범위: -46℃ ~ 550℃

• 누출 등급: 클래스 V(API 609)

• 구조: 삼중 오프셋 금속 하드 씰

재료 구성

밸브 본체와 디스크는 다양한 내식성 요구 사항을 충족하기 위해 304, 316, 304L, 316L 또는 2205 이중 스테인리스강으로 제작할 수 있습니다. 밸브 스템은 일반적으로 강도와 인성의 균형을 위해 단조 스테인레스 스틸 또는 이중 강철로 만들어집니다. 시트와 밀봉면은 작동 조건에 따라 선택되며 안정적인 금속 밀봉을 보장하기 위해 스테인리스강, Stellite 또는 니켈 기반 합금이 될 수 있습니다.

선택 및 사용 권장 사항

밸브를 선택할 때 매체 특성, 설계 압력, 온도 등의 요소를 신중하게 고려해야 하며 플랜지 표준은 기존 배관 시스템과 일치해야 합니다. 직경이 크거나 압력이 높은 응용 분야의 경우 수동 작동 토크를 평가해야 하며 토크 감소 메커니즘이 필요할 수 있습니다. 적절한 설치와 정기적인 유지 관리는 수동 스테인레스 스틸 플랜지형 금속 하드 씰 버터플라이 밸브의 서비스 수명을 효과적으로 연장합니다.

유지보수 및 운영 관리

포괄적인 작동 및 유지 관리 기록을 수립하고 플랜지 연결부, 스터핑 박스 및 밀봉 표면을 정기적으로 검사하는 것이 좋습니다. 고온 또는 부식성 환경에서는 장기적으로 안정적인 작동을 보장하고 시스템 안전을 위한 확실한 보호를 제공하기 위해 향상된 윤활 및 부식 방지 조치를 구현해야 합니다.
