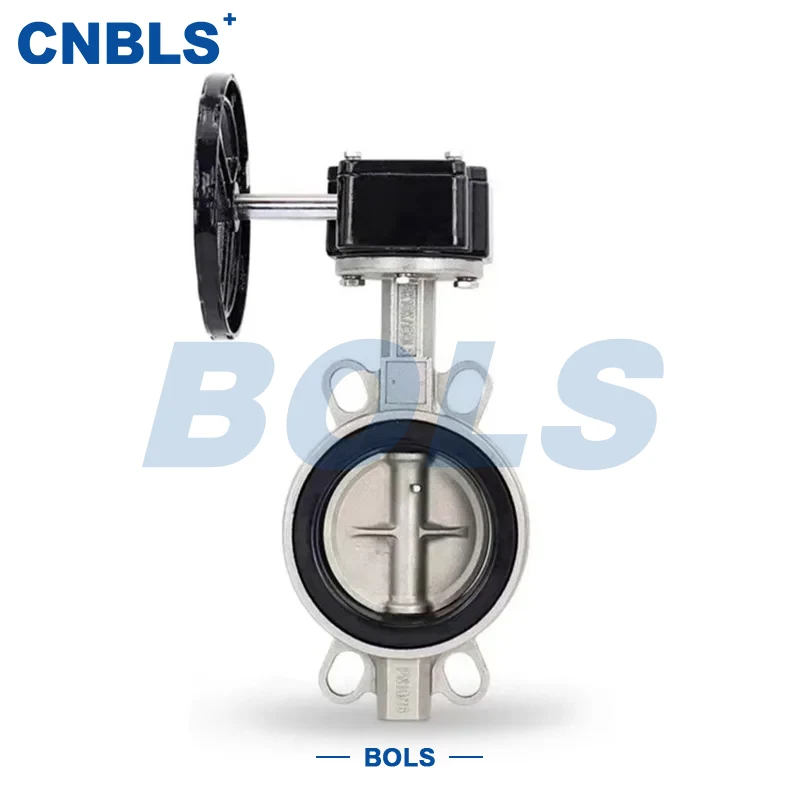

스테인레스 스틸 파이프 네트워크 버터 플라이 밸브

스테인레스 스틸 파이프 네트워크 버터플라이 밸브는 다양한 유체 전달 파이프라인 시스템을 위해 특별히 설계된 범용 제어 밸브입니다. 밸브 본체와 주요 압력 베어링, 밀봉 구성 요소는 모두 스테인리스 스틸 재질(304, 316, 304L, 316L, 2205 듀플렉스 스테인리스 스틸 등)로 만들어집니다. 밸브는 액츄에이터를 통해 스템을 회전시켜 디스크가 밸브 본체 내부에서 열리거나 닫히거나 조절할 수 있도록 하여 파이프라인 네트워크에서 매체의 흐름을 차단하고 흐름을 제어합니다.

컴팩트한 구조와 높은 보어 활용률을 특징으로 하는 이 밸브는 개방 상태에서 막히지 않는 흐름 통로와 낮은 압력 손실을 제공하므로 공간 제약이 있거나 조밀한 파이프라인이 있는 파이프라인 시스템에 설치하는 데 이상적입니다. 스테인레스 스틸 소재는 우수한 내식성, 내산화성 및 매체 침식 저항성을 제공하여 복잡한 매체 및 열악한 환경에서 장기적으로 안정적인 작동을 보장합니다.

스테인레스 스틸 파이프 네트워크 버터플라이 밸브는 도시 급수 및 배수, 산업 순환수, 석유화학, 식품 및 의약품, 환경 처리와 같은 파이프라인 시스템에 널리 사용됩니다. 이는 매체 청결도, 내부식성 및 작동 신뢰성에 대한 요구 사항이 높은 엔지니어링 시나리오에 특히 적합합니다.

구조 및 작동특성

1. 밸브 몸체 구조 구성

파이프라인 네트워크의 압력 등급 및 작동 조건에 따라 스테인레스 스틸 파이프 네트워크 버터플라이 밸브는 다양한 구조 유형으로 구성될 수 있습니다.

● 센터라인형 구조: 디스크의 회전중심이 밸브바디의 중심선과 일치합니다. 구조가 간단하고 흐름 저항이 낮아 저압, 대유량 파이프라인 네트워크에 적합합니다.

● 오프셋 유형 구조: 단일 오프셋, 이중 오프셋 및 삼중 오프셋 디자인을 포함합니다. 씰링 쌍은 개폐 중에 빠르게 분리되어 중간 고압, 고주파 개폐 또는 고온 작업 조건에 적합합니다.

밸브 본체는 일반적으로 전체 강도와 치수 안정성을 보장하기 위해 정밀 주조 또는 용접 성형 공정을 통해 제조됩니다. 디스크와 스템은 견고한 연결을 채택하여 안정적인 전송을 보장합니다.

2. 씰링 구조 설계

다양한 파이프라인 매체 및 작업 조건의 요구 사항에 적응하기 위해 밸브에 다음과 같은 씰링 유형을 장착할 수 있습니다.

● 소프트 씰 구조: 스테인리스 스틸 뼈대에 EPDM 또는 불소고무를 혼합하여 저압, 청정 또는 위생 등급 매체에 적합합니다.

● 금속 하드 씰 구조: 스테인레스 스틸 금속 씰링 표면 또는 Stellite 합금 오버레이 용접으로 고온, 고압, 입자 함유 또는 부식성 매체에 적합합니다.

합리적인 밀봉 구성으로 밀봉 성능을 보장하는 동시에 개폐 시 마모를 줄이고 밸브의 수명을 연장합니다.

3. 구동 및 제어방법

파이프라인 네트워크의 제어 모드에 따라 밸브에 액추에이터를 유연하게 장착할 수 있습니다.

● 수동 구동: 작은 직경, 저압 또는 수동 제어 파이프라인 네트워크에 적합합니다.

● 공압 드라이브: 고주파 개폐 및 현장 자동 제어 시스템에 적합합니다.

● 전기 구동: 원격 제어, 중앙 집중식 관리 또는 정확한 유량 조절이 필요한 파이프라인 네트워크에 적합합니다.

주요 제품 특징

● 안정적인 내식성, 내식성을 갖춘 올스테인레스 스틸 구조

● 다양한 압력과 작업 조건을 가진 파이프라인 네트워크에 적응할 수 있는 다양한 구조 유형

● 흐름 경로가 막히지 않고 열림/닫힘 저항이 낮아 파이프라인 네트워크 에너지 소비를 줄이는 데 도움이 됩니다.

● 강력한 설치 적응성을 갖춘 다양한 연결 방법

● 자동 제어 시스템과 호환되는 유연한 주행 모드

● 편리한 일일점검 및 정밀검사를 위한 명확한 유지보수 구조

복잡한 파이프라인 네트워크 시스템에서 스테인레스 스틸 파이프 네트워크 버터플라이 밸브는 작동 안정성과 유지 관리 편의성의 균형을 맞추는 동시에 씰링 신뢰성을 보장할 수 있습니다.

일반적인 응용 분야

기술적인 매개변수

스테인레스 스틸 부품의 재료 구성

선택 지침

스테인레스 스틸 파이프 네트워크 버터플라이 밸브를 선택할 때 다음 주요 요소에 중점을 두십시오.

1.중간 특성: 부식성 및 입자 함량을 기준으로 적절한 스테인레스 스틸 등급 및 밀봉 유형을 선택하십시오.

2. 압력 및 온도: 고압 및 고온 파이프라인 네트워크의 경우 오프셋 구조와 금속 하드 씰을 우선시합니다.

3. 연결 방법: 공간이 제한된 시나리오를 위해 웨이퍼 유형을 선택합니다. 직경이 크거나 진동이 발생하기 쉬운 작업 조건에서는 플랜지형이나 용접형을 선택하십시오.

4. 제어 요구 사항: 원격 제어 또는 자동 조절의 필요성에 따라 액추에이터 구성이 결정됩니다.

5. 산업 사양: 지방자치단체, 식품 및 제약 산업은 해당 위생 및 자재 표준을 준수해야 합니다.

애플리케이션 가치 요약

구조 최적화 및 재료 구성을 통해 스테인레스 스틸 파이프 네트워크 버터플라이 밸브는 멀티미디어 및 다중 조건 파이프라인 네트워크에서 안정적인 작동을 달성합니다. 씰링 성능을 보장하는 동시에 시스템 저항 및 유지 관리 비용을 효과적으로 줄여 장기간 연속 작동 파이프라인 네트워크 엔지니어링 프로젝트에 적합합니다.

내식성, 작동 신뢰성 및 시스템 호환성의 균형이 필요한 파이프라인 시스템에서 스테인레스 스틸 파이프 네트워크 버터플라이 밸브는 안정적이고 예측 가능한 성능을 제공합니다.
