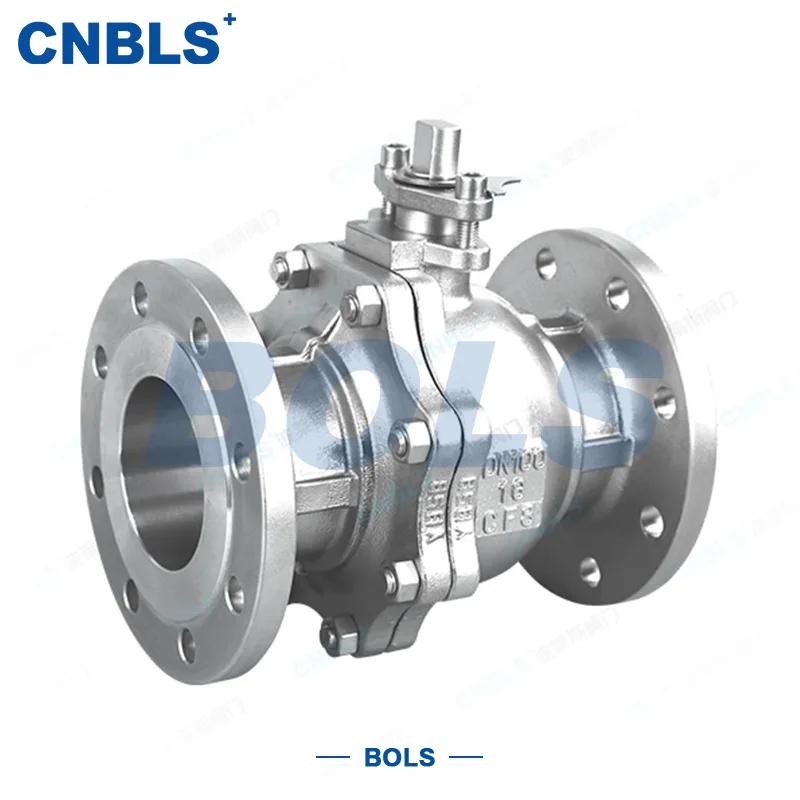

스테인레스 스틸 플랜지 볼 밸브

Bolaisi Valve Co., Ltd.는 산업용 유체 제어 분야에서 거의 20년의 경험을 보유한 전문 밸브 브랜드입니다. "중국의 펌프 및 밸브 수도"로 알려진 저장성 원저우에 위치한 이 회사는 광범위한 스테인레스 스틸 밸브 제조에 중점을 두고 있습니다. Bolaisi Valve는 품질이 낮은 제품을 지양하고 고급 시장 전략을 추구합니다. 스테인리스 스틸 플랜지 볼 밸브는 실리카 졸 주조 공정을 사용하여 제조되며 밸브 본체는 2차 샌드블라스팅을 거칩니다. 유체 배관 시스템의 신뢰할 수 있는 공급업체로서 회사는 엄격한 품질 검사 시스템을 사용합니다. 모든 밸브는 공장에서 출고되기 전에 원자재 분석 및 가공부터 씰 조립 및 이중 압력 테스트(유압 및 공압)에 이르기까지 모든 것을 다루는 여러 가지 시뮬레이션 테스트를 거칩니다. 스테인레스 스틸 플로팅 볼 플랜지 밸브 생산에 대한 광범위한 경험을 바탕으로 이 회사는 낮은 흐름 저항, 누출 없음 및 유지 관리 용이성을 특징으로 하는 밸브를 전문으로 합니다. 압력, 온도 및 밀봉 기능을 포함한 모든 성능 지표는 실제 파이프라인 작동 조건에서 파생되므로 정격을 부풀리지 않고 정확한 사양을 보장합니다.

실제 작동 조건에서의 성능 테스트

1. 파이프라인 순환 테스트

·테스트 기간: 몇 시간 동안 지속되는 연속 순환 부하 테스트(물, 오일 또는 증기).

·테스트 시나리오: 화학 수송 파이프라인, 도시 급수 및 배수 네트워크, 가스 전송 파이프라인, 발전소 물/증기 배관, 야금 및 제지 분야의 유체 시스템.

·호환 매체: 담수, 석유 제품, 천연 가스, 고온 증기 및 약한 부식성 유체.

·주요 결론: 산업용 파이프라인 차단 밸브의 경우 밀봉 신뢰성, 높은 유량(대형 보어) 및 액추에이터 호환성이 가장 중요합니다. 이 플랜지 볼 밸브는 낮은 흐름 저항과 빠른 개폐 기능을 제공하도록 특별히 설계되었습니다.

2. 플로팅 볼 씰링 구조의 비교 테스트

표준 기본 플랜지 볼 밸브와 Bolaisi GB 규격 스테인리스강 플랜지 볼 밸브를 비교한 30일간의 고온/저온 순환 압력 테스트:

·기본 플랜지 볼 밸브: 미디어 흐름에 장기간 노출되면 마모 및 누출이 발생하기 쉬운 시트입니다. 주류 산업용 배관과 호환되지 않는 비표준 플랜지 치수; 수동 조작만 지원합니다.

·Bolaisi GB 규격 플랜지 볼 밸브: 양방향 자체 조임 밀봉 기능이 있는 플로팅 볼이 특징입니다. 씰 무결성은 열 순환 후에도 안정적으로 유지됩니다. 표준화된 GB 플랜지 치수는 광범위한 호환성을 보장합니다. 밸브 본체를 사용하면 자동 제어를 위해 웜 기어, 공압 또는 전기 액추에이터를 직접 장착할 수 있습니다.

주요 구조적 장점:

1. 플로팅 볼 직선 흐름 경로: 풀 보어 디자인은 흐름 저항을 최소화하여 원활한 미디어 흐름을 보장하고 잔해 축적으로 인한 막힘을 방지합니다.

2. GB 규격 플랜지 연결: 표준화된 볼트 구멍 구성은 주류 산업 파이프라인과의 호환성을 보장하고 설치, 제거 및 유지 관리를 용이하게 합니다.

3. 다중 액추에이터 호환 스템 설계: 표준 확장 스템을 사용하면 핸들, 웜 기어 또는 공압/전기 액추에이터를 직접 부착할 수 있습니다.

4. 양방향 압력 밀봉: 흐름 방향에 관계없이 긴밀한 밀봉을 보장하므로 정방향 또는 역방향 흐름이 있는 파이프라인에 적합합니다.

3. 고온 및 저온 매체에 대한 씰 성능 테스트

밸브는 주변 온도 유체와 고온 증기라는 두 가지 작동 조건에 대해 시뮬레이션된 밀봉 테스트를 거칩니다.

·소프트 씰 상태 테스트 매개변수: 매체 온도 ≤150°C; 물, 가스, 오일을 720시간 동안 연속 순환시킵니다. 테스트 결과: PTFE 시트에 마모가 없습니다. 기밀 압력 테스트 중 내부 누출이 없습니다. 깨끗한 물, 가스, 상온의 기름에 적합합니다(파티클 프리).

·강화 밀봉 상태 테스트 매개변수: 매체 온도 ≤200°C; 미량 불순물이 포함된 고온 증기 및 매체를 사용한 지속적인 테스트. 테스트 결과: 강화된 밀봉 표면은 고온 침식 및 입자 충격을 견딥니다. 고온 조건에서 내부 또는 외부 누출이 없습니다.

이중 호환성 씰링 솔루션은 대부분의 산업용 유체 응용 분야를 포괄합니다. 단일 밸브 본체에 매체 온도에 따라 적절한 씰을 장착할 수 있으므로 하나의 밸브가 여러 작동 조건을 처리할 수 있고 기업의 조달 및 재고 비용을 줄일 수 있습니다.

응용 시나리오

화학 산업

산성/알칼리성 유체, 화학 원료 파이프라인, 반응기 배관, 화학 단지의 물 공급/배수 시스템 운송 내부식성 스테인리스강 플랜지 볼 밸브는 다양한 부식성 매체를 처리하고 신속한 차단 기능을 제공합니다.

석유 및 가스 산업

유전 파이프라인, 가스 전송 네트워크, 석유-가스 분리 장비 및 정제된 석유 파이프라인; 높은 압력 저항과 밀봉 무결성을 특징으로 하며 중-고압 조건 및 안전한 유체 격리에 적합합니다.

수처리 및 환경 보호

시립 수도 본관, 하수 처리장 배관, 정수 장비, 재생수 시스템 및 빗물 배수 프로젝트; 대구경 스테인리스 스틸 플랜지 볼 밸브는 광범위한 파이프라인 네트워크에서 흐름 제어를 용이하게 합니다.

제약 및 식품 산업

제약 정제수 라인, 식품 가공액 라인, 음료 생산/운송 시스템; 위생 등급 재료는 청결과 순도를 보장하여 청정 생산 기준을 충족합니다.

HVAC 및 열 에너지

중앙 에어컨 주전원, 주거용 난방 파이프라인, 열 에너지 전송 네트워크 및 보일러실 밸브; 고온 저항으로 인해 온수 및 증기 응용 분야에 적합합니다.

힘과 새로운 에너지

발전소 순환수 시스템, 신에너지 장비용 유체 라인, 에너지 저장 시스템 배관, 산업용 냉각수 라인; 안정적이고 내구성 있는 작동을 보장합니다. 지자체 건설

건물 단지용 주요 파이프라인, 지자체 네트워크 업그레이드, 공장 부지용 산업용 배관, 대규모 시설 용수 공급 및 배수 시스템; 향후 유지보수 및 분해가 용이하도록 안전한 플랜지 연결이 특징입니다.

해양 및 해양 산업

선상 급수 및 배수, 유체 배관 및 해양 플랫폼 이송 라인; 진동 방지 및 부식 방지 기능이 있으며 까다로운 실외 환경에 맞게 설계되었습니다.

제품 사양

1. 브랜드/모델: 볼라이시 Q41F/W-10P/16P/25P/40P/64P

2. 본체 재질: 스테인레스 스틸; 부식 및 침식 방지, 장기간 산업용 유체 서비스에 적합

3. 공칭 직경: DN15–DN400(소형 지선부터 산업용 간선까지 모든 것을 포괄, 맞춤화 가능)

4. 씰링 유형 : PTFE 소프트 씰 / 강화 고온 씰

5. 압력 등급: 다양한 옵션 사용 가능(PN10/16/25/40/64)

6. 흐름 방향: 양방향 흐름; 플로팅 볼 자체 밀봉 디자인

7. 연결 유형: GB 표준 플랜지 연결; 범용 플랜지 치수 표준을 준수합니다.

8. 밸브 유형: 플로팅 볼, 직선형 디자인

9. 적용 가능한 매체: 담수, 기름, 천연 가스, 고온 증기, 약한 부식성 유체

10. 작동 온도: 소프트 씰 ≤150°C; 단단한 밀봉 ≤280°C

11. 작동: 표준 수동 조작; 웜 기어, 공압, 전기 또는 유압 액추에이터와 호환 가능

12. 작동: 스템은 완전 개방/폐쇄를 위해 볼을 90° 회전시킵니다. 낮은 흐름 저항과 빠른 작동

주요 장점

1. 검증된 성능: 실제 테스트를 통해 사양을 확인합니다. 720시간의 파이프라인 사이클링 테스트를 통해 밀봉, 내열성 및 압력 베어링 기능이 검증되었으며 정격이 부풀려지지 않았습니다.

2. 포괄적인 범위: 전체 크기(DN15~DN400) 및 압력 등급(PN10~PN64)을 포괄합니다. 다양한 압력 등급을 지원합니다. 단일 제품 라인은 다양한 규모의 산업용 파이프라인에 적합합니다.

3. 간편한 자동화 업그레이드를 위한 유연한 드라이브 옵션: 표준 확장 스템을 갖추고 있어 어댑터 브래킷이 필요하지 않으며 다양한 액추에이터를 빠르게 설치하여 원격 제어가 가능합니다.

4. 누출 방지 안전을 위한 양방향 밀봉 기능이 있는 플로팅 볼 설계: 흐름 방향에 관계없이 긴밀한 밀봉을 보장하여 오일, 가스 및 연료 가스와 같은 위험한 매체에 대해 높은 안전성을 제공합니다.

5. 높은 다양성을 위한 표준화된 GB 플랜지: 균일한 플랜지 볼트 구멍 치수를 통해 추가 가공 없이 파이프라인 개조 중에 직접 연결이 가능합니다.

6. 엄격한 공장 품질 검사를 통해 일관된 품질을 보장합니다. 스테인리스 스틸 본체에 대한 결함 탐지 및 이중 정수압/공압 테스트가 포함됩니다. 선적 전에 모래 구멍이나 누출과 같은 결함을 제거하여 더 긴 서비스 수명을 보장합니다.

Bolaisi 스테인레스 스틸 플랜지 볼 밸브를 선택하는 이유는 무엇입니까?

자동화 업그레이드를 지원하면서 다양한 매체 및 압력 등급을 처리하는 스테인리스강 차단 볼 밸브를 찾고 계십니까? Bolaisi Q41F/W 시리즈 스테인리스강 플랜지 볼 밸브를 선택하세요. 성숙한 스테인리스강 주조 및 가공 공정이 뒷받침되고, 다양한 조건에서 몇 시간에 걸친 실제 파이프라인 테스트를 통해 검증되었으며, 포괄적인 품질 관리가 보장됩니다. 그리고 Bolaisi를 선택해야 하는 이유는 다음과 같습니다.

20년 이상의 밸브 제조 경험

20년 넘게 밸브 산업에 깊이 관여해 온 당사는 고품질 밸브 솔루션을 제공할 수 있는 전문 지식과 제조 역량을 보유하고 있습니다.

엄격한 품질 관리

원자재 조달부터 최종 납품까지 생산 과정 전반에 걸쳐 엄격한 품질 검사를 실시하여 안정적인 성능과 긴 서비스 수명을 보장합니다.

전문적인 맞춤 서비스

우리는 다양한 프로젝트의 다양한 요구 사항을 충족하기 위해 고객 도면, 샘플 및 특정 적용 요구 사항을 기반으로 맞춤형 밸브 제조를 제공합니다.

고급 생산 능력

전문 제조 시설과 숙련된 기술팀의 지원을 받아 높은 생산 효율성과 안정적인 공급 능력을 보장합니다.

신뢰할 수 있는 글로벌 공급업체

당사의 밸브는 전 세계 고객의 신뢰를 받고 있으며 수많은 국가 및 지역으로 수출되고 있으며 전 세계 고객과의 장기적이고 안정적인 파트너십을 통해 뒷받침됩니다.

포괄적인 고객 지원

우리는 제품 문의 및 샘플 승인부터 생산 진행 상황 추적 및 애프터 서비스에 이르기까지 모든 파트너십을 통해 전문적인 지원 및 서비스를 제공합니다.

FAQ

Q1: 이 스테인레스 스틸 플랜지 볼 밸브가 유량을 조절할 수 있습니까? 장기간 반개방형으로 사용할 수 있나요?

A: 이 제품은 주로 온/오프 서비스용으로 설계되었으며 단기 유량 조절을 처리할 수 있습니다. 그러나 부분적으로 열린 상태에서 장기간 작동하는 것은 권장되지 않습니다. 지속적인 스로틀링은 밀봉 표면의 침식과 마모를 가속화하여 밸브의 수명을 단축시키기 때문입니다. 정확한 유량 제어를 위해 V 포트 조절 볼 밸브를 권장합니다.

Q2: 고온 증기 용도(150°C/200°C)에는 어떤 씰 유형을 선택해야 합니까?

A: 온도가 150°C 이하인 깨끗한 물, 오일 또는 표준 증기의 경우 표준 PTFE(테플론) 소프트 씰이 적합합니다. 200°C에 달하는 고온 증기의 경우 표준 PTFE 씰이 고온에서 연화되어 발생하는 고장이나 누출을 방지하기 위해 고온에 강한 하드 씰을 사용하는 것이 좋습니다.

Q3: 304 스테인리스강 밸브 본체를 염화물 이온이나 해수가 포함된 매체와 함께 사용할 수 있습니까?

A: 표준 304 밸브 본체는 깨끗한 물이나 염화물 이온 함량이 낮은 오일에만 적합합니다. 해수 또는 산세 공정과 같이 염화물 이온 수준이 높은 부식성 환경의 경우 염화물로 인한 구멍 부식을 효과적으로 방지하려면 316 또는 316L 스테인리스강 밸브 본체가 필요합니다.

Q4: 약간의 스템 누출은 어떻게 처리해야 합니까? 밸브 전체를 제거해야 하나요?

A: 파이프라인에서 밸브를 제거할 필요가 없습니다. 상부 글랜드를 제거하고 내부 패킹 씰을 교체하기만 하면 문제를 신속하게 해결할 수 있습니다. 이 프로세스는 간단하며 유지 관리를 위한 가동 중지 시간을 최소화합니다.

Q5: 공압식 또는 전기식 액추에이터를 수동 밸브에 장착할 수 있습니까?

답: 그렇습니다. 밸브 본체는 범용 확장 스템 설계를 갖추고 있어 적절한 토크로 액추에이터를 부착하기만 하면 자동화 업그레이드가 가능하며 밸브 본체를 교체하거나 파이프라인을 수정할 필요가 없습니다.

Q6: 압력 등급이 다른 플랜지(PN16, PN25, PN40)를 서로 바꿔서 사용할 수 있습니까?

A: 혼합해서 사용하는 것은 권장되지 않습니다. 다양한 압력 등급의 플랜지는 두께, 볼트 구멍 직경 및 압력 베어링 표준이 다릅니다. 혼합하면 고압 누출이나 플랜지 변형과 같은 안전 위험이 발생합니다. 선택은 파이프라인의 설계 압력 등급과 일치해야 합니다.

Q7: 밸브는 얼마나 자주 유지관리해야 합니까? 마모된 부품을 정기적으로 교체해야 합니까?

A: 주변 온도의 깨끗한 물이나 오일과 관련된 표준 작동 조건의 경우 1년에 한 번 검사하면 충분합니다. 고온, 가스 또는 부식성 매체 적용 분야의 경우 6개월마다 검사를 실시해야 합니다. 밀봉 패킹과 밸브 시트에 마모나 누출 징후가 없으면 계속 사용할 수 있습니다. 마모 부품 교체는 누출이 발생한 경우에만 필요하므로 정기적인 강제 교체가 필요하지 않습니다.

Q8: 대구경 밸브(DN300, DN350)의 작동이 어려울 경우 어떻게 해야 합니까?

A: 대구경 파이프라인의 경우 밸브에 웜 기어 메커니즘을 장착하여 작동 토크를 크게 줄이는 것이 좋습니다. 자동화된 응용 분야의 경우 공압식 또는 전기식 액추에이터를 설치하여 원격 원터치 작동이 가능하므로 수동 조작이 필요하지 않습니다.
