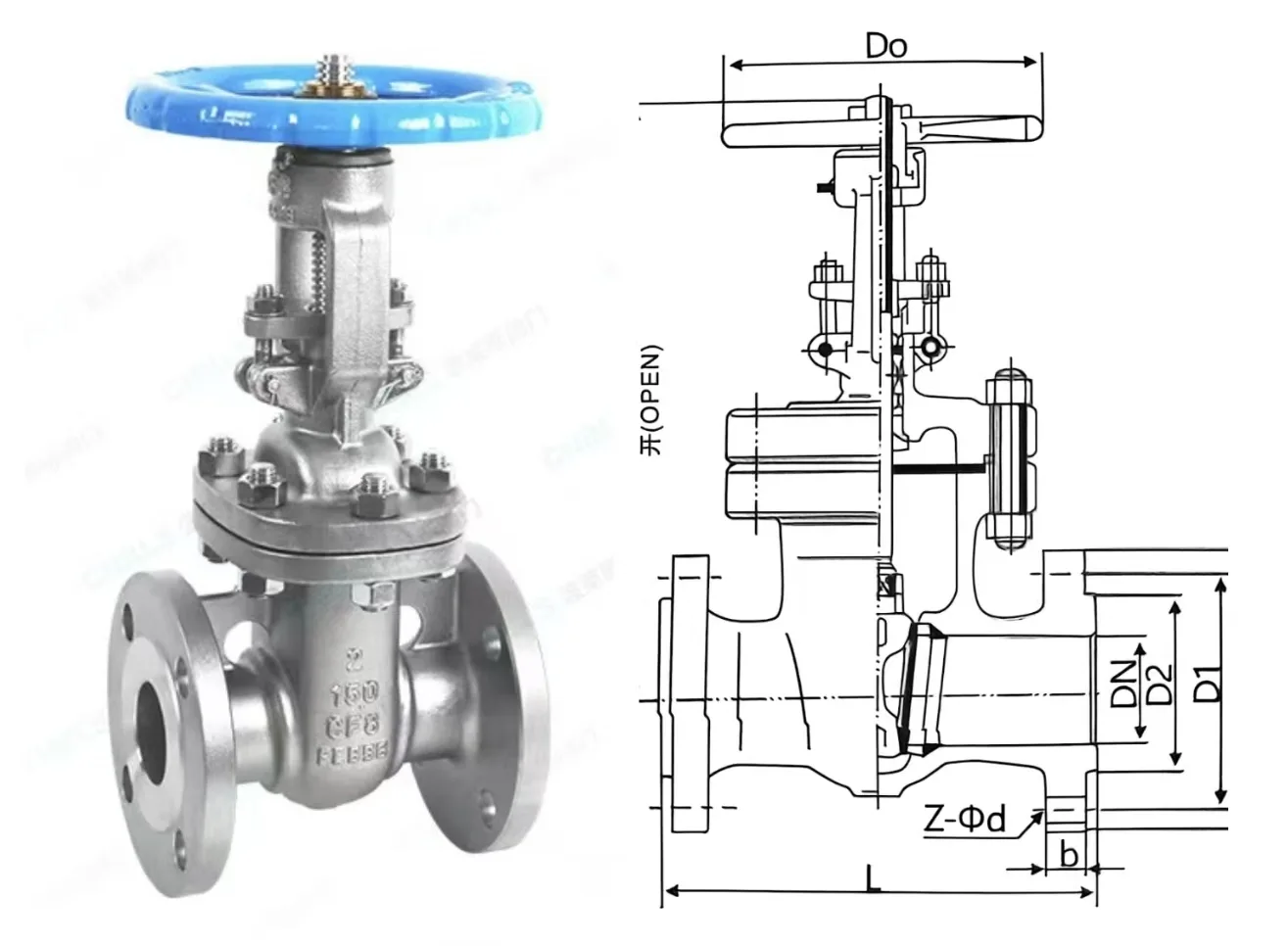

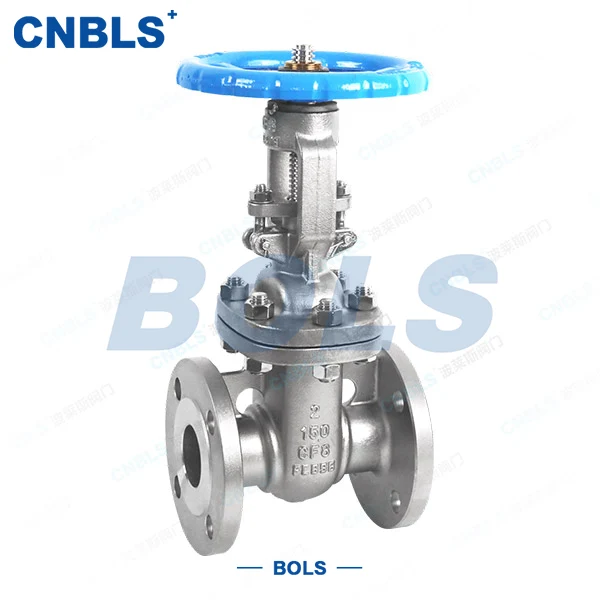

ANSI 플랜지 게이트 밸브

ANSI 플랜지 게이트 밸브는 파이프라인 설치를 위해 플랜지 연결을 활용합니다. 주요 기능은 매체의 완전 개방 또는 완전 폐쇄 제어를 제공하는 것입니다. 흐름 조절이나 조절용으로 설계되지 않았습니다. 이 밸브는 낮은 흐름 저항, 뛰어난 밀봉 성능, 양방향 호환성 등 뚜렷한 장점을 제공합니다. 개폐 요소로 게이트 디스크를 사용하면 그 이동 방향이 유체 흐름 방향에 수직입니다. 핸드휠이나 액츄에이터를 통해 작동되는 밸브는 완전 개방형 또는 완전 폐쇄형 유로를 가능하게 합니다. 구조적으로는 쐐기형과 평행게이트형으로 분류됩니다. 스템 설계에 따라 상승 스템 밸브 또는 비 상승 스템 밸브로 분류됩니다. 사용 가능한 작동 방법에는 수동, 기어 작동, 공압 및 전기 드라이브가 포함되어 자동화 시스템 및 고주파수 작동 환경에 매우 적합합니다.

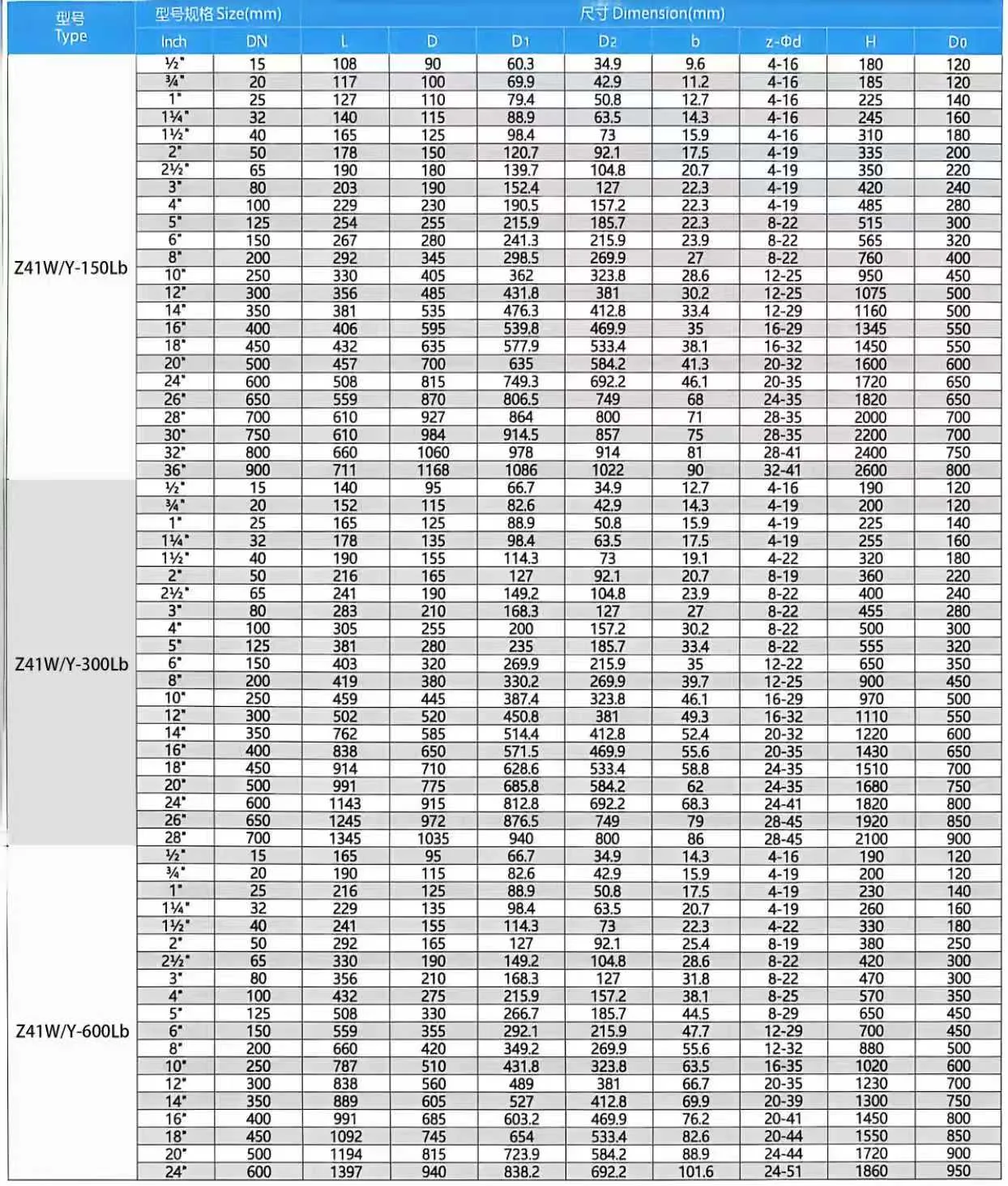

제품사양

주요 응용

● 에너지 부문: 석유 추출, 천연가스 장거리 전송 파이프라인 및 정제 장비에 널리 사용되며 증기, 석유 제품, 연료 가스 및 황화수소를 함유한 산성 매체와 완벽하게 호환됩니다.

● 산업 및 화학 처리: 화학, 전력 및 야금 산업에 적합하며 산, 알칼리, 부식성이 높은 매체 및 고체 입자가 포함된 고온 매체를 운반하는 파이프라인에 적용됩니다.

● 도시 인프라: 저압 청정 매체 파이프라인에 대한 적응성이 뛰어나 도시의 물 공급 및 배수, 난방 환기 및 공조(HVAC) 시스템에 이상적입니다.

작동 원리

Bolaisi ANSI 플랜지형 게이트 밸브는 유체 흐름 방향에 수직인 게이트 플레이트의 리프팅 동작을 통해 매체의 온오프 및 흐름을 제어합니다.

1.개통작전

핸드휠을 시계 방향으로 돌리면 밸브 스템 나사산이 회전하여 게이트 플레이트를 구동하여 위쪽으로 들어 올립니다. 게이트 플레이트가 밸브 시트 채널을 완전히 떠나면 파이프라인이 완전히 연결되고 매체는 매우 낮은 압력 손실로 원활하게 흐릅니다.

2.폐쇄작업

핸드휠을 시계 반대 방향으로 돌리면 밸브 스템이 게이트 플레이트를 구동하여 아래쪽으로 이동합니다. 쐐기형 게이트 플레이트는 양쪽 밸브 시트의 밀봉 표면을 점차적으로 단단히 눌러 파이프라인 매체의 누출 제로 차단을 달성합니다.
