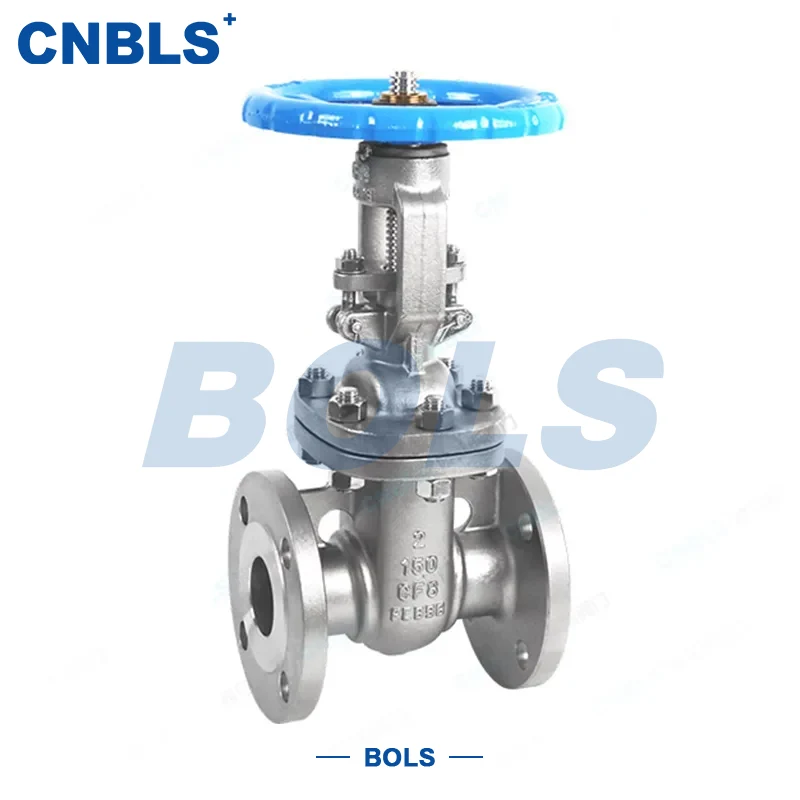

미국 표준 스테인레스 스틸 게이트 밸브

정의

Z41H 스테인레스 스틸 미국 표준 게이트 밸브는 API 600 및 기타 미국 표준을 엄격하게 준수하도록 설계된 수동 차단 밸브입니다. 플랜지 연결, 외부 나사 및 요크, 단일 웨지 디스크 구조 및 금속 하드 씰 디자인을 채택합니다. 핸드휠로 구동되는 게이트 디스크는 흐름 방향에 수직으로 이동하여 파이프라인 매체의 온오프를 정확하게 제어합니다.

밸브 본체는 304 또는 316 스테인리스강으로 만들어졌으며 미국 표준 압력 등급 및 플랜지 치수와 완벽하게 호환됩니다. 안정적인 밀봉과 안정적인 구조를 특징으로 하는 이 제품은 석유, 화학, 전력 및 기타 산업의 중압 및 고압 작업 조건에서 널리 사용되며 특히 물, 증기, 오일 및 중간 정도의 부식성 매체 운반 시스템에 적합합니다.

표준화된 설계와 뛰어난 호환성으로 American Standard의 스테인레스 스틸 게이트 밸브는 추가 수정 없이 미국 표준 파이프라인에 직접 연결할 수 있어 설치 및 유지 관리 비용을 크게 절감합니다.

핵심 기술 매개변수

모델 해석

모델 Z41H의 각 문자와 숫자의 의미는 구매자가 사양을 신속하게 식별할 수 있도록 명확합니다.

● Z: 게이트 밸브는 파이프라인 개폐 제어용 메인 밸브 유형으로 정의되며 미국 표준 조건에 적합합니다.

● 4: ASME B16.5 / ASME B16.47을 준수하는 플랜지 연결, 견고한 연결.

● 1: 외부 나사 및 요크, 단일 웨지 디스크, 원활한 작동, 상태 관찰 및 유지 관리가 용이합니다.

● H: 경질 합금으로 시트 표면을 오버레이하여 내마모성, 내식성 및 안정적인 밀봉을 강조합니다.

핵심 속성

● 구조: 외부 나사 및 요크, 견고한 웨지 디스크, 안정적인 구조, 걸림 없이 부드럽게 리프팅됩니다.

● 연결: 미국 표준 플랜지 연결(ASME B16.5 / ASME B16.47), RF 및 RTJ 사용 가능.

● 씰: 경질 합금 오버레이가 있는 금속 하드 씰, 누출 없음, API 600 충족.

● 작동: 자동화를 위한 수동(표준), 전기 또는 공압(옵션).

● 재질 : 304/316 스테인레스 스틸로 내식성이 우수합니다.

● 압력: 중압 및 고압 서비스용 클래스 150/300/600/900.

● 크기: NPS ½"–NPS 36"(DN15–DN900), 표준 범위 DN15–DN600.

구성요소 재료

● 밸브 본체/보닛: 304(ASTM A351 CF8), 316(ASTM A351 CF8M) 스테인리스 스틸.

● 씰 페이스: Stellite 오버레이가 있는 스테인리스 스틸, 내마모성 및 고온 저항성.

● 밸브 스템: 304/316 스테인리스 스틸, 담금질 및 질화 처리되어 강도가 높습니다.

● 디스크: 경질 합금 오버레이가 있는 스테인리스강 기판으로 견고하고 내마모성이 뛰어납니다.

● 글랜드 패킹: 유연한 흑연 + PTFE, 고온 및 내부식성.

● 핸드휠: 코팅된 탄소강; 부식성 서비스에 사용할 수 있는 스테인레스 스틸.

설계 및 제조 표준

● 게이트 밸브 디자인: API 600

● 대면식: ASME B16.10

● 플랜지 치수: ASME B16.5, ASME B16.47

● 압력-온도 등급: ASME B16.34

● 검사 및 테스트: API 598

선택 및 설치 포인트

선택 포인트

● 강한 부식성/염화물 매체에는 316을, 일반 부식에는 304를 선택합니다.

● 압력 등급을 정확하게 일치시킵니다. 클래스 300 이상의 벽 두께를 확인하십시오.

● 소형/저주파 파이프라인용 매뉴얼; 자동화를 위한 전기/공압.

● 미국 파이프라인과 직접 일치하려면 ASME 표준 크기를 사용하십시오.

설치 포인트

● 스템 리프팅 및 핸드휠 작동을 위해 충분한 공간을 확보하십시오.

● ASME 사양에 따라 플랜지 볼트를 대칭적이고 균등하게 조입니다.

● 설치 전에 쉘 및 씰 테스트를 수행하십시오.

● 설치 전 파이프라인의 불순물, 용접 슬래그 및 오일을 청소하십시오.

제품 장점 요약

Z41H 미국 표준 스테인레스 스틸 게이트 밸브는 API 600 및 기타 미국 표준에 따라 엄격하게 제조되었으며 석유, 화학, 전력 및 기타 산업의 중압 및 고압 응용 분야용으로 설계되었습니다.

고품질 스테인리스강 및 금속 하드 씰 구조를 갖춘 이 밸브는 안정적인 씰링, 쉬운 작동 및 긴 서비스 수명을 제공합니다. 미국 표준 압력 등급 및 플랜지와 완벽하게 호환되므로 수정 없이 직접 파이프라인 연결이 가능합니다.

완벽한 사양, 유연한 작동 및 옵션 재료를 갖춘 이 제품은 호환성 저하, 밀봉 부족, 서비스 수명 단축 등의 문제점을 효과적으로 해결합니다. 미국 표준 파이프라인 시스템의 온-오프 제어를 위한 신뢰할 수 있는 솔루션입니다.
