스테인레스 스틸 플랜지 게이트 밸브

Bolaisi는 엄격한 품질 관리와 고급 생산 공정을 통해 고품질 미국 표준 밸브를 생산하기 위해 최선을 다하는 전문 제조업체이자 공급업체입니다. 당사의 주요 제품은 안정적인 플랜지 연결, 금속 하드 씰 및 우수한 내식성을 갖춘 스테인레스 스틸 플랜지 게이트 밸브입니다. 우리는 다양한 산업 파이프라인의 온-오프 요구를 충족시키기 위해 맞춤형 사양 및 도매 서비스를 제공합니다.

핵심 기술 매개변수

제품개요

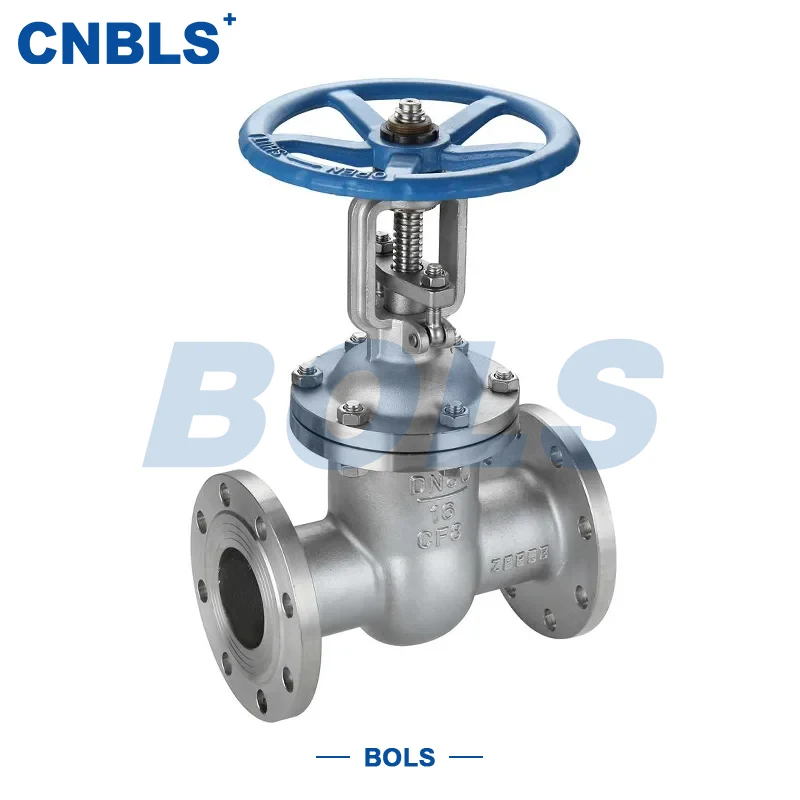

Z41H 스테인리스 스틸 플랜지 게이트 밸브는 플랜지를 주 연결부로 사용하여 전체 스테인리스 스틸로 제작된 강제 밀봉 밸브입니다. 닫는 부재는 이동 방향이 흐름 방향에 수직인 게이트 디스크입니다. 게이트 디스크를 들어 올려 밸브를 열고 닫으며 매체를 차단하거나 연결하는 기능을 정확하게 구현합니다.

스테인레스 스틸 플랜지 게이트 밸브는 다양한 작업 조건에 적합하며 화학, 석유, 수처리, 야금 및 기타 산업의 물, 증기, 오일, 부식성 매체 및 일반 가스의 파이프라인 시스템에 널리 사용됩니다. 안정적인 성능과 폭넓은 적용성을 통해 다양한 산업의 파이프라인 시스템에 없어서는 안될 기본 제어 장비가 되었습니다.

밸브는 합리적인 구조와 안정적인 밀봉 기능을 갖추고 있으며 다양한 매체의 장기적인 침식 및 부식을 견딜 수 있으며 산업 생산의 엄격한 요구 사항을 충족합니다.

핵심 속성

● 구조 유형: 외부 나사 및 요크, 견고한 웨지 디스크. 안정적인 구조, 원활한 개폐, 작동 상태 관찰이 용이하고 유지 관리가 편리합니다.

● 연결 유형: GB/T 9113 및 HG/T 20592를 준수하는 RF 융기면 설계의 플랜지 연결. 매체 누출을 효과적으로 방지하는 견고한 연결 및 탁월한 밀봉 성능.

● 씰링 유형: 씰링 표면에 경질 합금 오버레이가 있는 금속 하드 씰, 내마모성 및 침식 방지, 안정적인 씰링, 정수압 테스트에서 누출 없음, 고압 및 불순물 함유 조건에 적합합니다.

● 공칭 압력: PN10/PN16/PN25/PN40/PN63/PN100을 포괄하며 저압부터 고압 파이프라인까지 유연하게 선택할 수 있습니다.

● 재질 등급: 스테인레스 스틸 본체, 옵션 304/06Cr19Ni10, 316/06Cr17Ni12Mo2, 다양한 매체에 대한 내식성이 우수합니다.

● 작동 모드: 수동(핸드휠), 전기, 공압. 다양한 자동화 수준에 대한 유연한 선택.

모델 해석

모델 Z41H의 각 문자와 숫자에는 구매자가 사양을 빠르게 식별할 수 있도록 명확한 정의가 있습니다.

● Z: 게이트 밸브는 켜기/끄기 서비스에 대한 메인 밸브 유형을 정의합니다.

● 4: 플랜지 연결, 산업용 플랜지 설치 표준을 준수합니다.

● 1: 외부 나사 및 요크, 단일 웨지 디스크, 부드러운 작동과 손쉬운 유지 관리가 특징입니다.

● H: 경질 합금으로 오버레이된 시트 페이스로 안정적인 밀봉, 내마모성 및 내식성을 나타냅니다.

구성요소 재료

스테인레스 스틸 플랜지 게이트 밸브의 모든 주요 구성 요소는 내식성, 내마모성 및 구조적 강도를 위해 엄격하게 선택됩니다.

● 밸브 본체/보닛: 304(06Cr19Ni10) 또는 316(06Cr17Ni12Mo2) 스테인레스 스틸, 고강도 및 강한 내식성.

● 밸브 스템: 304/316 스테인리스 스틸, 담금질 및 템퍼링 처리되어 강도와 내마모성이 향상되었습니다.

● 디스크: 경질 합금 오버레이가 있는 스테인리스강 기판으로 견고하고 내마모성이 뛰어납니다.

● 밸브 시트: 경질 합금 오버레이, 디스크와 정밀하게 일치하여 누출이 전혀 발생하지 않습니다.

● 글랜드 패킹: 유연한 흑연 또는 PTFE, 고온 및 내부식성.

● 볼트/너트: 스테인레스 스틸/합금 볼트, 고강도 및 녹 방지.

설계 및 제조 표준

● 게이트 밸브 일반 사양: GB/T 12234

● 대면 치수: GB/T 12221

● 플랜지 치수: GB/T 9113

● 압력 온도 등급: GB/T 12224

● 밸브 테스트 및 검사: GB/T 13927

선택 및 설치 포인트

선택 포인트

● 부식성이 높은 매체의 경우 316 스테인리스 스틸이 선호됩니다. 염화물 함유 매체에는 316L이 권장됩니다.

● 고온 및 고압 조건(> 400℃, ≥ PN40)의 경우 GB/T 12224에 따른 압력-온도 등급을 확인하세요.

● 작동 모드 선택: 소형/저주파 파이프라인용 수동; 대형/자동화 시스템을 위한 전기/공압.

설치 포인트

● 간섭을 피하기 위해 스템 리프팅을 위한 충분한 공간을 확보하십시오.

● 플랜지 볼트를 균등하고 대칭적으로 조여 누출을 방지하십시오.

● 설치 전 파이프라인 내부의 불순물, 용접 슬래그, 오일 등을 깨끗이 청소합니다.

● 설치 후 압력 테스트를 실시하여 시운전 전 누출이 없는지 확인하십시오.

제품 장점 요약

Z41H 스테인레스 스틸 플랜지 게이트 밸브는 전체 스테인레스 스틸 구조, 안정적인 금속 하드 씰, 유연한 작동 모드 및 넓은 압력 범위가 특징입니다. 그들은 화학, 석유, 수처리 및 기타 산업에 널리 적용됩니다.

밸브는 안정적인 밀봉, 쉬운 작동 및 긴 서비스 수명을 제공하여 누출, 마모 및 작동 불량과 같은 문제점을 효과적으로 해결합니다. 국가 및 산업 표준에 따라 엄격하게 제조된 이 제품은 다양한 압력 및 매체 조건에서 산업 파이프라인의 온/오프 서비스를 위한 신뢰할 수 있는 선택입니다.
