GB 플랜지 게이트 밸브

GB 플랜지 게이트 밸브는 국가 표준 플랜지 연결을 갖춘 핵심 산업용 차단 밸브로, 파이프라인 매체의 완전 개방 및 완전 폐쇄를 실현하기 위해 게이트형 폐쇄 부재를 채택합니다. 산업용 유체 전달 시스템의 주류 온-오프 제어 밸브로서 완전 보어 완전 개방/완전 폐쇄 작동을 위해 엄격하게 설계되었으며 유량 조절 또는 조절 조건에는 적합하지 않습니다.

이는 매우 낮은 유체 저항, 중간 및 고압, 중간 및 고온 작업 조건에서 안정적인 작동을 갖춘 직선 흐름 채널을 특징으로 하며 간단한 구조, 편리한 설치 및 유지 관리, 안정적인 양방향 순환 및 밀봉 성능이라는 핵심 장점을 가지고 있습니다. 밸브는 밸브 본체, 밸브 보닛, 게이트, 밸브 스템, 밸브 스템 너트, 스터핑 박스, 패킹, 글랜드, 요크 및 핸드휠/액추에이터를 포함한 핵심 구성 요소로 구성됩니다. 복잡한 작업 조건과 다양한 매체에 대한 적응성이 뛰어난 GB 플랜지 게이트 밸브는 석유, 화학, 전력, 도시 엔지니어링 및 기타 주요 산업 분야에서 널리 사용됩니다.

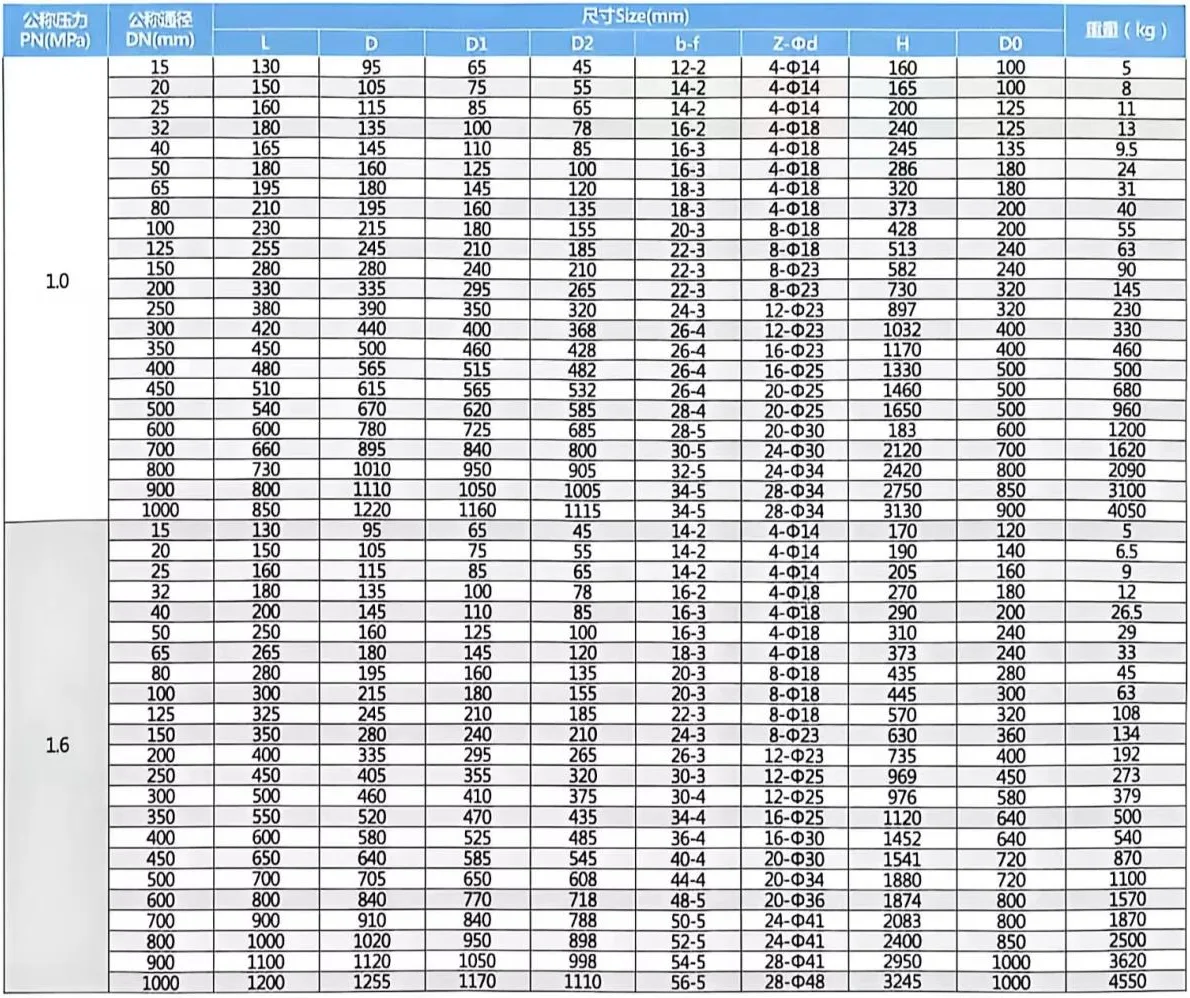

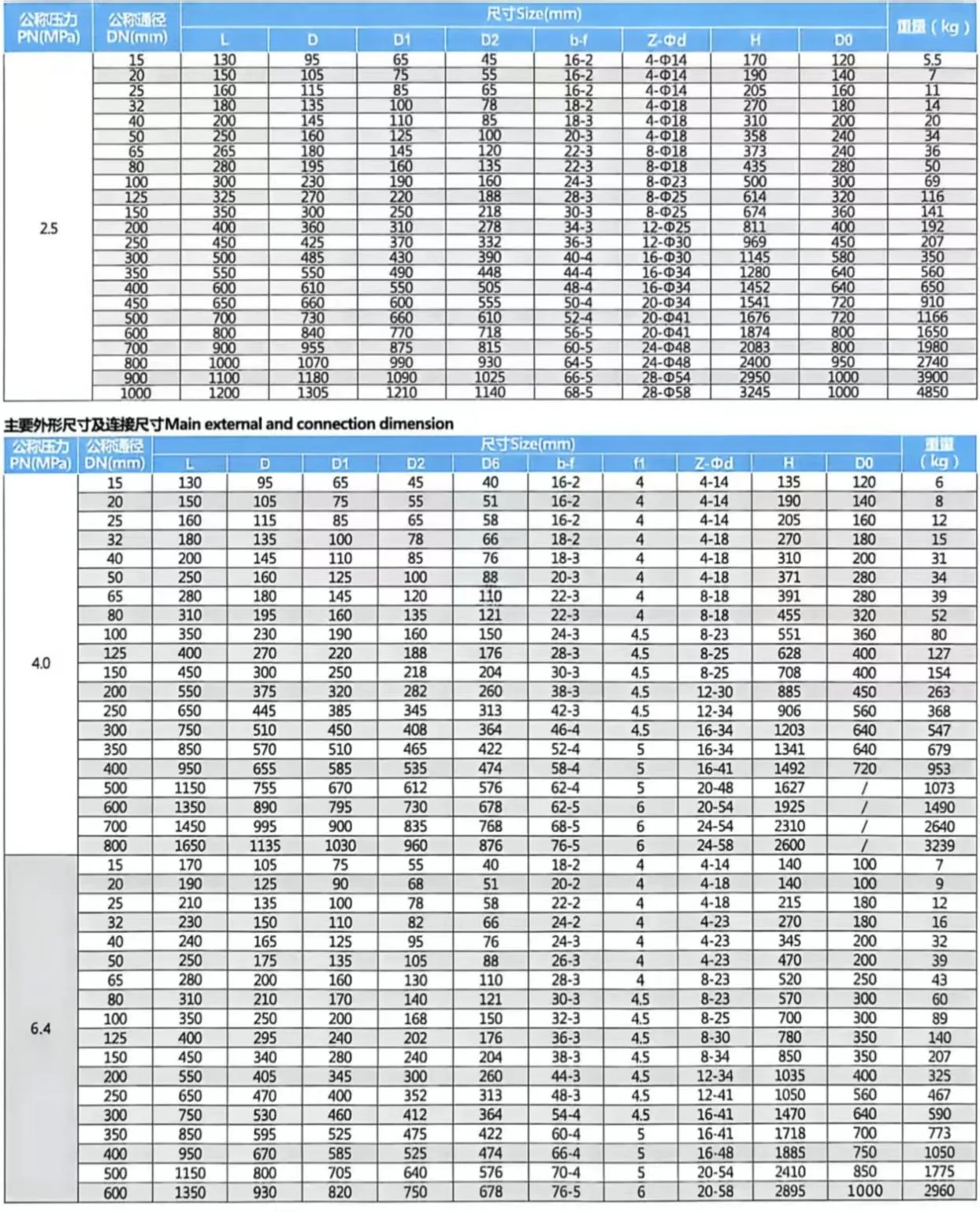

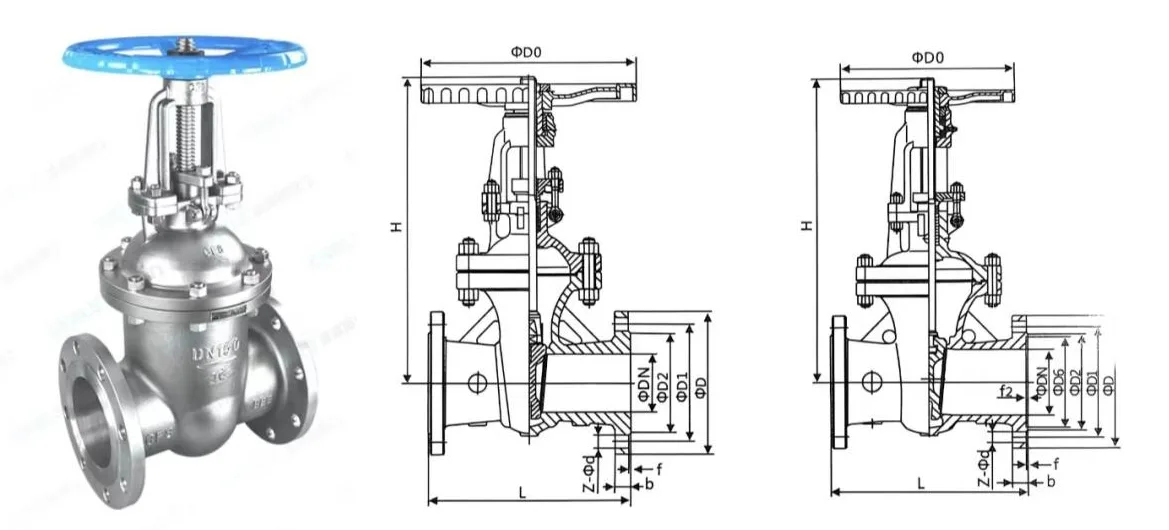

제품사양

작동 원리

GB 플랜지 게이트 밸브의 작동 원리는 밸브 스템에 의해 구동되는 게이트의 수직 리프팅 움직임에 의존하여 파이프라인의 개폐를 실현하며 자세한 작동 논리는 다음과 같습니다.

오프닝 프로세스

핸드휠을 회전시키면 밸브 스템 너트가 회전하여 회전 운동이 선형 리프팅 운동으로 변환되어 밸브 스템이 게이트를 수직으로 상승시키게 됩니다. 게이트가 밸브 시트 밀봉 표면에서 완전히 분리된 위치까지 완전히 들어 올려지면 유로가 완전히 막히지 않고 밸브가 완전히 열린 상태가 되어 압력 손실을 최소화하면서 방해받지 않는 매체 순환을 실현합니다.

마감 프로세스

핸드휠을 반대 방향으로 돌리면 밸브 스템이 구동되어 게이트가 수직으로 낮아집니다. 게이트가 밸브 시트 밀봉 표면에 완전히 맞는 위치로 떨어지면 매체 흐름 채널이 완전히 차단됩니다. 파이프라인 중간 압력은 밸브 시트에 대해 게이트를 단단히 누르는 데 도움이 되어 신뢰할 수 있는 하드 씰을 형성하여 매체 누출을 효과적으로 방지하고 밸브는 완전히 닫힌 상태에 있습니다.

적용기준

주요 응용 시나리오

● 산업 부문: 석유, 화학 공학, 전력, 야금, 천연 가스 전송, 증기, 석유 제품, 산 및 알칼리 매체, 가스 및 기타 산업용 유체의 온-오프 제어용.

● 지방자치단체 및 민간 부문: 물 흐름이나 증기를 안정적으로 차단하기 위한 도시 물 공급, 하수 처리, 난방, 환기 및 공조(HVAC) 시스템.

● 특수 작업 조건: 고온 및 고압 파이프라인, 입자 함유 매체가 있는 파이프라인, 강한 부식성 매체, 장거리 전송 파이프라인 등.
