플랜지 게이트 밸브

물, 기름, 증기와 같은 매체를 사용한 테스트를 통해 견고한 게이트로 매우 낮은 흐름 저항과 누출 없는 밀봉 성능을 확인했습니다. 플랜지형 게이트 밸브는 수동, 웜 기어, 공압 및 전기 드라이브를 포함한 다양한 작동 방법을 지원합니다. 전문 밸브 공급업체인 Bolaisi는 주조, 기계 가공 및 압력 테스트 공정 전반에 걸쳐 품질 관리 표준을 엄격하게 준수하여 도시 상수도, 지역 난방, 석유화학, 발전, 야금 및 가스 유통과 같은 부문에 걸쳐 대구경 파이프라인의 완전한 차단 요구 사항을 충족합니다.

자세한 소개

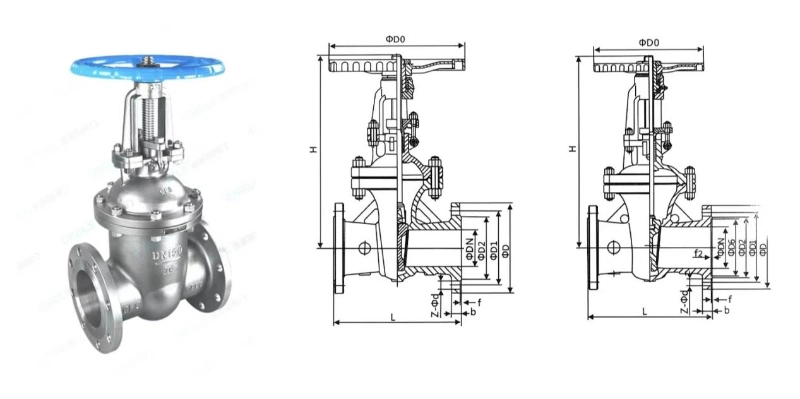

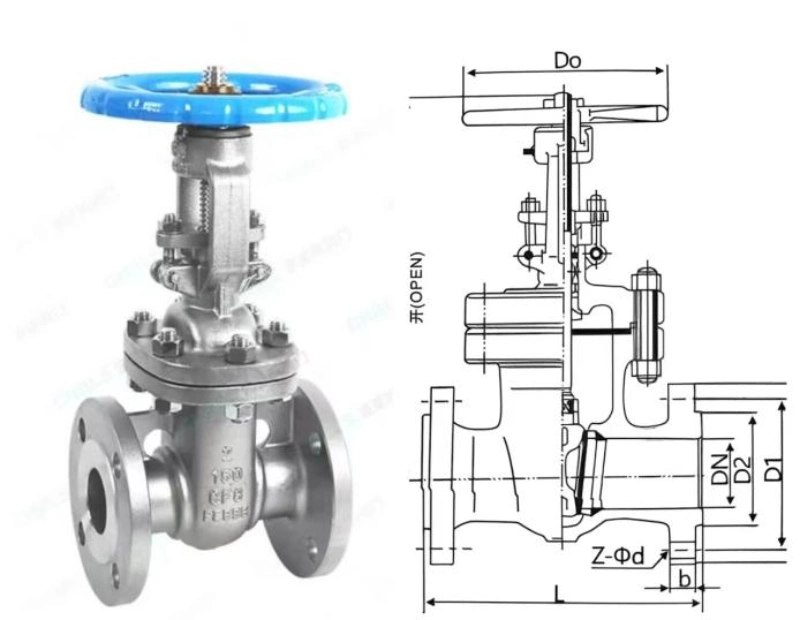

Bolaisi는 저장성 원저우에 스테인레스 스틸 밸브 생산 기지를 두고 산업용 유체 차단 밸브의 R&D 및 제조를 전문으로 합니다. 유체 배관 시스템의 신뢰할 수 있는 공급업체인 이 회사는 포괄적인 폐쇄 루프 품질 관리 시스템을 구축했습니다. 여기에는 원강 재료의 결함 탐지, 밸브 몸체 주조 및 열처리, 정밀 게이트 연삭, 포장 조립부터 완제품의 이중 단계 테스트(유압 및 공압)에 이르기까지 모든 것이 포함됩니다. 공장을 떠나기 전에 모든 게이트 밸브는 고온/저온 성능 및 압력 내구성에 대한 시뮬레이션 테스트를 거칩니다. 게이트 밸브 제조에 대한 수년간의 깊은 전문 지식을 바탕으로 이 브랜드는 낮은 흐름 저항, 누출 없음 및 긴 서비스 수명을 특징으로 하는 제품에 중점을 두고 있습니다. 압력 등급, 밀봉 기능 및 고온 성능에 관한 모든 데이터는 장기간의 실제 파이프라인 테스트에서 파생되므로 정직하고 정확한 사양을 보장합니다. 제품 도면

제품사양

1. 브랜드/모델: 볼라이시 Z41H/W-10P/16P/25P/40P/64P

2. 본체 재질 : WCB 주강 / 304 또는 316 스테인레스 스틸 (고온 및 내식성)

3. 공칭 직경: DN15–DN1200

4. 씰링 유형: PTFE 소프트 씰 또는 금속 대 금속 하드 씰

5. 압력 등급: PN10/PN16/PN25/PN40/PN64

6. 흐름 방향: 양방향 흐름; 웨지 게이트는 양방향 밀봉을 제공합니다.

7. 연결 유형: GB 표준 플랜지 또는 ANSI 표준 플랜지

8. 밸브 구조: 웨지형 이중 디스크 직선형 게이트 밸브

9. 적용 가능한 매체: 깨끗한 물, 기름, 천연 가스, 고온 증기, 약한 부식성 유체

10. 작동 온도: 소프트 씰≤150°기음; 금속 하드 씰≤425°C

11. 작동 방법: 표준 수동 조작; 옵션으로 웜 기어, 공압 또는 전기 액추에이터 사용 가능

12. 열기/닫기 원리: 줄기가 게이트를 들어 올려 완전히 열립니다. 완전한 파이프라인 차단을 위해 게이트를 낮춥니다. 조절 손실 없음

응용 시나리오

산업 부문: 석유, 화학 처리, 발전, 야금 및 천연 가스 전송; 증기, 오일, 산/알칼리, 연료 가스 등의 흐름 제어(켜기/끄기)에 사용됩니다.

지방자치단체 및 민간: 도시 물 공급, 하수 처리 및 HVAC 시스템; 물이나 증기 흐름을 차단하는 데 사용됩니다.

특수 작동 조건: 고온/고압 파이프라인, 미립자를 함유한 매체, 부식성이 높은 매체, 장거리 전송 파이프라인 등

선택 가이드 공칭 직경

표준 크기: DN15–DN600; DN700에 사용 가능한 맞춤형 크기–DN1200.

공칭 압력

가장 일반적인 것: PN10, PN16, PN25, PN40; 고압 애플리케이션: PN64. 고압 응용 분야에는 저압 밸브를 사용하지 마십시오.

플랜지 표준

일반 증기, 수처리, 표준 프로젝트→ RF(올려진 얼굴)

고압, 가스켓 파열 방지→ FM(여성/남성 얼굴)

독성 또는 위험한 화학 매체→ TG(텅 앤 그루브 페이스)

고온/고압, 과열증기, 열매체유→ RJ(링 조인트 페이스)

밸브 본체 재질

WCB(코드 C)(예: Z41H-25C)

온도 범위: -29°C~425°C

매체: 포화 증기, 열전달 오일, 순환수, 디젤, 윤활유, 비부식성 오일

CF8 304 스테인리스강(코드 P)(예: Z41W-16P)

온도: -20°C~425°C

매체: 약산성 폐수, 식품 등급 매체, 수돗물, 약부식성 화학 유체

CF3M 316L 스테인리스강(코드 RL) 예: Z41W-16RL

온도: -20°C~425°C

매체: 염화물 함유 매체, 해수, 약산/알칼리 화학 원료; 304에 비해 내식성이 우수함

씰링 유형

Z41H(Cr13 금속 대 금속 하드 씰)

밀봉 표면: Cr13 스테인레스 스틸 오버레이; 온도 저항≤425°C

적합 대상: 증기, 오일 및 큰 입자가 없는 깨끗한 매체

최고의 비용 대비 성능 비율; 표준 열 엔지니어링 프로젝트에 선호되는 선택입니다. Z41Y(스텔라이트 합금 표면 경화)

우수한 내마모성, 고온 저항성 및 내식성; 최대 550도까지 견딜 수 있음°기음.

권장 응용 분야: 과열 증기, 열 전달 오일, 먼지나 탄소 입자가 포함된 매체, 자주 열고 닫아야 하는 파이프라인.

Z41Y는 밀봉 표면의 내마모성이 뛰어나 분말 및 입상 매체에 선호되는 선택입니다.

Z41W(밸브 본체에서 직접 가공된 일체형 밀봉 표면)

밸브 본체 재질 자체가 밀봉 표면 역할을 합니다(일반적으로 304/316 스테인리스강 밸브에 사용됨).

단단한 입자가 없는 깨끗하고 부식성 있는 매체에만 적합합니다. 미사 또는 먼지가 포함된 매체에는 권장되지 않습니다. 밀봉 표면이 쉽게 긁힐 수 있기 때문입니다.

작동 방법

DN40–DN200: 수동 핸드휠(표준 구성).

DN250 이상: 작동 토크를 줄이고 쉽게 열고 닫을 수 있도록 베벨 기어 드라이브를 권장합니다.

원격 자동 제어의 경우: 전기 또는 공압식 액추에이터를 설치할 수 있습니다.

사전 판매 서비스 | 전문 상담 및 리스크 없는 선택

무료 전문 선택 서비스: 고객의 파이프라인 매체, 온도, 압력, 작동 조건, 플랜지 표준 및 적용 시나리오를 기반으로 밸브 모델을 정확하게 일치시켜 잘못된 모델, 재료 또는 씰 구조 선택으로 인한 프로젝트 위험을 제거합니다.

정확한 견적 및 솔루션 기획: 고객 매개변수, 수량, 맞춤 요구 사항에 따라 일대일로 비용을 계산하여 상세한 견적과 최적의 솔루션을 제공합니다.—임의적인 가격 인상이나 자재 삭감 없이 투명하고 합리적인 가격을 제시합니다.

기술 데이터 및 인증 문서 제공: 제품 도면, 치수 사양, 자재 세부 정보, 압력/온도 등급, 공장 인증 및 워크샵 역량에 대한 무료 사전 판매 액세스를 제공하여 프로젝트 시작, 승인 제출 및 입찰 등록을 촉진합니다.

무료 샘플 검사, 공장 방문, 영상 검사: 샘플 검토, 생산 라인의 온라인 영상 투어, 실시간 작업장 영상을 지원하여 고객이 전체 생산, 압력 테스트, 품질 관리 프로세스를 현장에서 검사할 수 있도록 합니다.

판매 서비스 | 엔드투엔드 추적, 엄격한 품질 및 일정 관리

주문 세부 정보 확인: 모델, 재료, 압력 등급, 표준, 연결 유형, 포장 요구 사항 및 배송 날짜를 다시 확인하여 오류, 누락 또는 매개변수 불일치를 제거합니다.

생산 추적 및 업데이트: 프로세스 전반에 걸쳐 실시간 사진 및 비디오 업데이트—스케줄링, 가공, 밸브 조립, 씰 조정 및 최종 압력 테스트를 포괄합니다.—고객에게 생산 진행 상황을 항상 알려줍니다.

포괄적인 품질 관리 및 개별 압력 테스트: 모든 밸브는 공장에서 출고되기 전에 1.5x 쉘 수압 테스트와 저압 공기 밀봉 테스트를 거칩니다. 누출이 없고 결함이 없는 장치만 창고에 보관되어 승인 표준을 엄격하게 준수합니다.

표준화된 수출 포장: 해상 운송 및 물류 중 녹, 손상 또는 변형을 방지하기 위해 방청 처리, 충격 방지 포장, 견고한 목재 팔레트 또는 수출 등급 목재 상자를 사용합니다.

완전한 문서 패키지: 계약서, 송장, 포장 목록, 품질 검사 보고서, 압력 테스트 보고서, 자재 인증서 및 통관 문서를 동시에 제공합니다. 모든 데이터는 일관성을 위해 교차 검증되어 고객 조정, 회계, 통관, 세금 환급 및 프로젝트 승인을 촉진합니다.

정시 배송: 확립된 생산 일정으로 대량 주문과 맞춤형 주문 모두 안정적인 배송을 보장합니다. 일정은 임의의 지연 없이 엄격하게 유지됩니다.

애프터 서비스 | 신속한 대응, 걱정 없는 보증

장기 보증 범위:공장에서 생산된 정품 밸브에는 정식 보증이 제공됩니다. 사람의 실수나 오용으로 인한 문제가 아닌 경우에는 보증 기간 내에 무료 수리, 교체, 기술 지원이 제공됩니다.

24시간 신속한 대응: 설치 문의, 작동 장애, 애플리케이션 호환성 문제에 대한 즉각적인 상담, 응답 및 해결—지연이나 책임 전달이 없습니다.

설치 안내 및 기술 지원: 올바른 작동을 보장하기 위한 설치 방법, 사용 주의 사항 및 유지 관리 절차에 대한 무료 조언(예: 게이트 밸브의 스로틀링 엄격한 금지, 하드 실드 밸브의 고온 적합성에 대한 설명 등)

판매 후 문제의 적절한 처리: 배송 손상, 제품 결함 또는 호환성 문제가 있는 경우 즉시 확인, 교체 또는 수정하여 고객 프로젝트 및 수출 주문의 원활한 수락을 보장합니다. 수출 무역을 위한 포괄적인 판매 후 지원: 우리는 해외 고객의 통관 문의, 서류 제출, 목적지 항구 조정을 지원하여 국제 주문의 원활한 이행을 보장합니다.

Bolaisi GB 표준 게이트 밸브를 선택하는 이유는 무엇입니까?

큰 구경, 낮은 흐름 저항, 높은 온도 저항 및 자동화 호환성을 갖춘 GB 표준 차단 게이트 밸브를 찾고 계십니까? Bolaisi Z41 시리즈 게이트 밸브를 선택하십시오. 성숙한 스테인리스강 주조 공정을 사용하여 제작되고 다양한 작동 조건에서 광범위한 파이프라인 테스트를 통해 검증된 이 밸브는 모든 단계에서 엄격한 품질 관리를 거칩니다. 전문 산업용 밸브 공급업체로서 당사는 다양한 사양 및 압력 등급을 갖춘 원스톱 솔루션을 제공합니다.—DN15에서 DN1200까지의 파이프 크기를 포괄—주 파이프라인 차단을 더욱 안전하게 하고 유지 관리에 대한 걱정을 없애줍니다. Bolaisi GB 표준 게이트 밸브를 선택하면 매우 낮은 흐름 저항, 양방향 누출 제로, 고온 저항 및 손쉬운 자동화 통합이라는 네 가지 핵심 이점을 얻을 수 있습니다.

FAQ(자주 묻는 질문)

Q1: 게이트 밸브를 사용하여 흐름을 조절하거나 장기간 부분적으로 열린 위치에서 작동할 수 있습니까?

A: 게이트 밸브는 완전 개방/완전 폐쇄 서비스용으로 설계되었습니다. 조절(부분 개방)에는 사용하지 않는 것이 좋습니다. 부분 개방이 장기간 지속되면 게이트의 밀봉 표면이 고속 유체 침식에 노출되어 급속한 밀봉 마모 및 내부 누출이 발생합니다. 유량 조절을 위해 글로브 밸브 또는 제어 밸브가 권장됩니다.

Q2: 고온(400°C)에는 어떤 유형의 씰을 선택해야 합니까?°C) 증기 파이프라인?

A: 증기 온도가 150도를 초과하는 경우°C, 금속 간 견고하게 밀봉된 게이트 밸브를 사용해야 합니다. 주변 온도의 물, 가스 또는 오일의 경우 PTFE 소프트 씰이 적합하고 비용 효율적입니다.

Q3: WCB 주강 밸브 바디를 해수 또는 염화물 이온 함량이 높은 매체에 사용할 수 있습니까?

A: WCB 탄소강은 깨끗한 물, 증기, 기름에만 적합합니다. 염화물 이온 수준이 높은 부식성 환경용—바닷물이나 산세 공정과 같은—스테인리스강(304 또는 316) 밸브 본체가 필요합니다.

Q4: 밸브 스템에서 약간의 누출이 발생하면 수리를 위해 밸브를 파이프라인에서 제거해야 합니까?

A: 밸브 본체를 제거할 필요가 없습니다. 상부 글랜드를 풀고 내부 유연한 패킹을 교체하기만 하면 수리가 완료될 수 있습니다. 프로세스가 간단하고 가동 중지 시간이 최소화됩니다.

질문 5: 전동 액추에이터를 수동 게이트 밸브에 장착할 수 있습니까?

답: 그렇습니다. 밸브 본체에는 표준화된 확장 스템이 있으므로 밸브를 적절한 토크의 전기 또는 공압식 액추에이터와 연결하기만 하면 자동화 업그레이드를 달성할 수 있습니다.—밸브 본체 자체를 교체할 필요가 없습니다.

Q6: PN16과 PN25 플랜지를 함께 결합할 수 있습니까?

A: 혼합해서 사용하는 것은 권장되지 않습니다. 다양한 압력 등급의 플랜지는 두께, 볼트 사양 및 압력 베어링 표준이 다릅니다. 혼합하면 고압 누출이나 플랜지 변형과 같은 안전 위험이 발생합니다. 선택은 파이프라인의 설계 압력과 일치해야 합니다.

Q7: 대구경 게이트 밸브(DN600 이상) 작동의 어려움을 어떻게 해결할 수 있습니까?

A: 대구경 게이트 밸브에는 수동 작동에 필요한 토크를 줄이기 위해 웜 기어 메커니즘이 표준으로 제공됩니다. 자동화 프로젝트의 경우 원격 원터치 개폐가 가능하도록 전기 또는 공압식 액추에이터가 장착됩니다.

Q8: 게이트 밸브는 얼마나 자주 유지관리해야 합니까? 마모된 부품을 정기적으로 교체해야 합니까?
