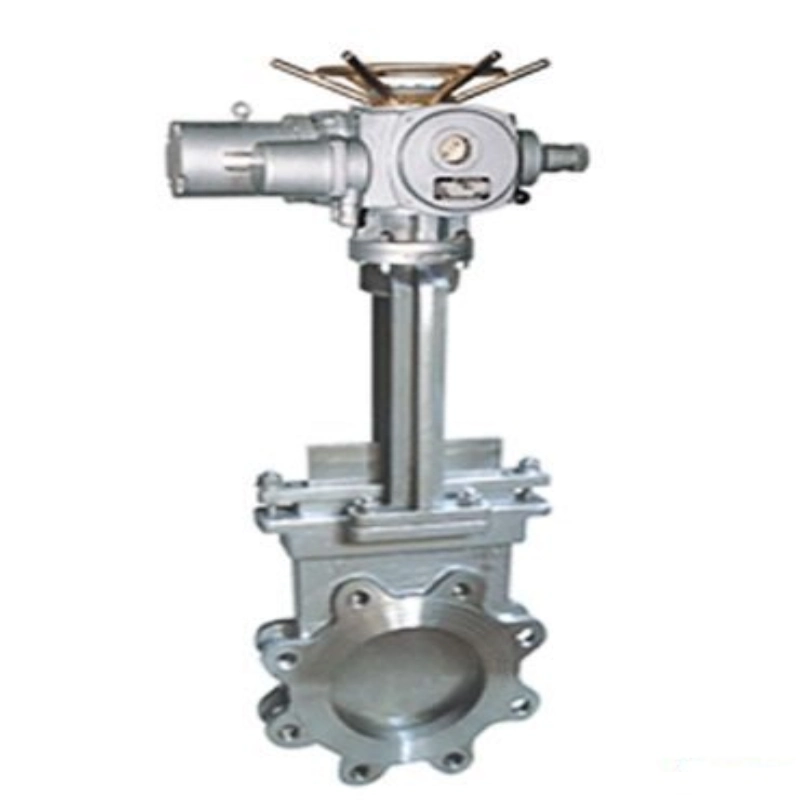

스테인레스 스틸 전기 웨이퍼형 나이프 게이트 밸브

엄격한 품질 관리를 통해 신뢰할 수 있는 밸브 공급업체인 Bolaisi는 복잡한 미디어 시나리오를 위한 밸브 생산을 전문으로 합니다. 우리는 컴팩트한 구조, 막힘 방지 설계 및 강한 내식성을 갖춘 스테인레스 스틸 전기 웨이퍼형 나이프 게이트 밸브를 제조합니다. 우리는 산업용 슬러리 및 입자 함유 매체 요구 사항을 충족하기 위해 고급 전기 제어 옵션, 맞춤형 솔루션 및 도매 서비스를 제공합니다.

문의 보내기

제품 설명

선택 및 설치 포인트

정확한 선택과 표준 설치는 서비스 수명, 안정성 및 유지 관리 비용에 직접적인 영향을 미칩니다.

재료 선택

1. 부식성이 강한 매체 (산, 알칼리, 슬러리) : 316 스테인레스 스틸로 내식성이 우수합니다.

2. 일반 입자 함유 또는 약한 부식성 매체: 실용성과 경제성을 고려한 304 스테인레스 스틸.

액추에이터 매칭

더럽거나 점도가 높은 매체의 경우 토크 보호 기능이 있는 고토크 전동 액추에이터를 사용하여 게이트 걸림 및 구성 요소 손상을 방지하십시오.

설치기준

웨이퍼형 설치를 사용합니다. 밸브가 파이프라인 플랜지와 동축으로 정렬되어 있는지 확인하십시오. 본체 변형을 방지하려면 볼트를 대칭적이고 균등하게 조이십시오.

파이프라인 준비

게이트 막힘을 방지하려면 설치 전에 불순물, 용접 슬래그 및 잔해물을 청소하십시오. 더 나은 보호를 위해 상류 및 하류에 스트레이너를 권장합니다.

전기 배선

배선도를 엄격히 따르십시오. 위험 지역에서는 적절하게 접지된 방폭형 액추에이터를 사용하십시오.

기술적인 매개변수

매개변수 항목	상세 내용
밸브 모델	PZ973H 전기 웨이퍼형 나이프 게이트 밸브
구조 유형	칼 모양의 게이트 디스크, 외부 나사 및 요크(OS&Y), 짧은 정면
연결 유형	GB/T 12221을 준수하는 웨이퍼 연결
씰링 유형	금속 하드 씰; 경합금으로 덧씌워진 게이트와 시트
드라이브 모드	전동식, 온-오프/변조형, 원격제어 지원
본체 재질	스테인레스 스틸(304/316)
공칭 압력	PN6/PN10/PN16
공칭 직경	DN50 ~ DN1200 (NPS 2" ~ 48")
작동 온도	-40℃ ~ 500℃(스테인리스)
적용 가능한 매체	도시 슬러지, 광산 광미, 제지 펄프, 화학 점성 슬러리 등
테스트 표준	GB/T 13927, JB/T 9092
씰링 성능	금속 하드 씰 누출률 ≤ 1×DN mm³/s, GB/T 13927 클래스 4 충족
전동 액추에이터	AC220V / AC380V, IP65/IP67, Exd II BT4(옵션)

핵심 속성

범주	사양
구조 유형	칼 모양의 게이트 디스크, OS&Y, 짧은 정면
연결 유형	웨이퍼 연결(GB/T 12221)
씰 유형	경질 합금 오버레이가 있는 금속 하드 씰
작동 모드	전기(온-오프/조절), 원격 제어
본체 재질	304/316 스테인레스 스틸
공칭 압력	PN6/PN10/PN16
공칭 직경	DN50 ~ DN1200 (NPS 2" ~ 48")
흐름 기능	풀 보어 직선 채널, 낮은 저항, 막힘 방지

구성요소 재료

스테인레스 스틸 전기 웨이퍼형 나이프 게이트 밸브는 전체가 스테인레스 스틸로 구성되며 각 구성 요소는 엄격하게 선택된 재료로 만들어집니다. 이러한 소재는 내식성, 내마모성, 밀봉 성능의 균형을 유지하여 불순물과 강한 부식이 포함된 복잡한 작동 조건에 적합하며 장기적으로 안정적인 밸브 작동을 보장합니다. 구체적인 자료는 다음과 같습니다.

요소	재료 사양
본체/프레임	304/316 스테인레스 스틸
나이프 게이트 디스크	스테인레스 스틸 + Stellite 오버레이, 모서리 경도 ≥ HRC 55
밸브 시트	경질 합금 오버레이가 있는 스테인리스 스틸
밸브 스템	304 스테인레스 스틸, 크롬 도금
글랜드 패킹	유연한 흑연 패킹
전동 액추에이터	스테인레스 스틸 하우징, 스테인레스 스틸 출력 샤프트

설계 및 제조 표준

스테인레스 스틸 전기 웨이퍼형 나이프 게이트 밸브는 엄격한 국가 및 산업 표준에 따라 설계, 제조 및 테스트되었습니다. 모든 프로세스는 사양을 충족하여 다양한 산업 분야의 복잡한 작업 조건에 대한 제품 품질, 안정적인 성능 및 적합성을 보장합니다. 구체적인 기준은 다음과 같습니다.

● 일반 설계: JB/T 8528, CJ/T 282

● 웨이퍼 크기: GB/T 12221

● 전동 액추에이터: GB/T 28270

● 압력-온도 등급: GB/T 12224

● 테스트 및 검사: GB/T 13927, JB/T 9092

● 재질 : ASTM A182
