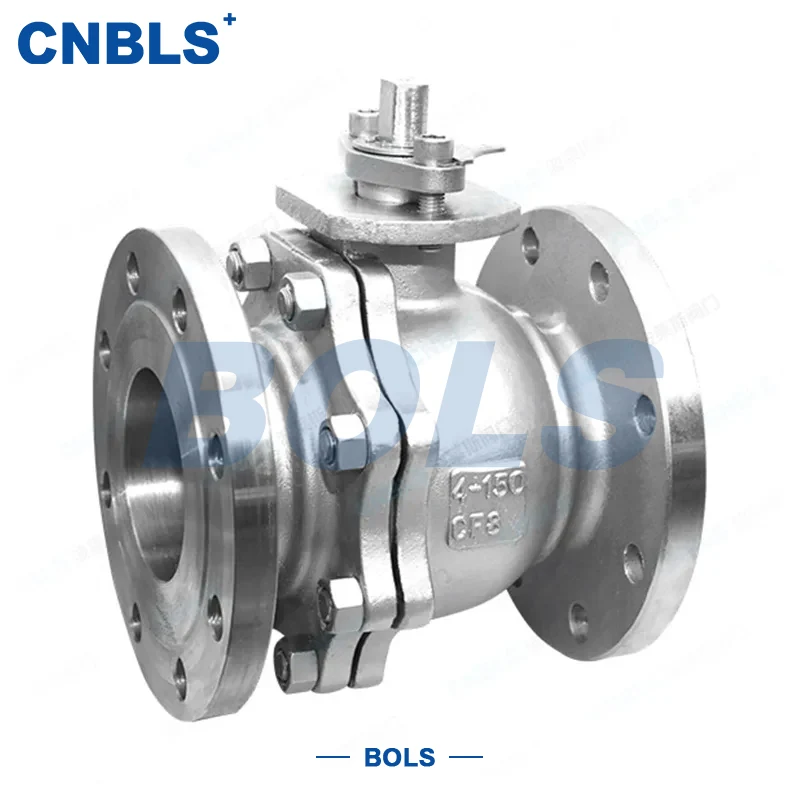

ANSI 스테인레스 스틸 플랜지 볼 밸브

Bolaisi는 국제 표준 밸브의 전문 공급업체로서 첨단 생산 장비와 엄격한 품질 관리를 갖추고 있습니다. ANSI 스테인리스 스틸 플랜지 볼 밸브는 전체 스테인리스 스틸로 제작되어 ANSI/API 표준을 준수합니다. 우리는 신뢰할 수 있는 품질로 제조하고 국제 산업 파이프라인 요구에 맞는 도매 및 맞춤형 서비스를 제공합니다.

문의 보내기

제품 설명

ANSI 스테인리스강 플랜지 볼 밸브는 ANSI/ASME 표준에 따라 설계 및 제조된 1/4회전 차단 밸브입니다. 전체 스테인레스 스틸 본체와 ANSI 플랜지 연결을 특징으로 하는 이 제품은 국제 파이프라인 시스템에 널리 사용됩니다.

밸브는 볼의 90° 회전을 통해 작동하여 신속한 개방, 폐쇄 및 흐름 제어를 달성합니다. 주요 구성 요소에는 스테인레스 스틸 본체, 볼, 스템, 시트 및 선택적 액추에이터(수동, 공압 또는 전기)가 포함됩니다. 스테인레스강의 탁월한 내식성, 내열성 및 기계적 강도 덕분에 ANSI 스테인레스강 플랜지 볼 밸브는 까다롭고 부식성이 있는 서비스 조건에서도 안정적으로 작동합니다.

이는 석유 및 가스, 석유화학, 발전 및 일반 산업용 배관 시스템에 일반적으로 적용됩니다.

작동 원리

ANSI 스테인레스 스틸 플랜지 볼 밸브는 스템을 통해 볼을 회전시켜 작동합니다.

완전 개방형: 볼 보어가 파이프라인과 정렬되어 부드럽고 낮은 저항의 흐름을 허용합니다.

완전 닫힘: 볼이 90° 회전하여 흐름을 완전히 차단합니다.

스로틀링 위치: 중간 위치(0°~90°)는 제한된 유량 조절을 허용합니다.

이 간단한 1/4 회전 설계는 ANSI 스테인리스 스틸 플랜지 볼 밸브에 빠른 작동, 긴밀한 차단 및 최소 압력 강하를 제공합니다.

주요 특징

ANSI/API 표준 준수

API 608 및 ANSI B16.34에 따라 설계되어 명확한 압력 온도 등급을 보장하고 국제 프로젝트에 쉽게 통합됩니다.

전체 스테인레스 스틸 구조

F304, F316, F316L 재질로 염소 처리된 물, 산, 알칼리, 산성 용액 등 부식성 매체를 처리할 수 있습니다.

안정적인 플랜지 연결

ANSI B16.5 RF 또는 RTJ 플랜지는 안전한 설치, 손쉬운 유지 관리 및 표준화된 파이프라인 호환성을 제공합니다.

선택적 볼 구조

클래스 150/300: 일반적으로 플로팅 볼 디자인

클래스 600 이상: 일반적으로 낮은 토크를 위한 트러니언 장착 볼

이러한 유연성 덕분에 ANSI 스테인리스강 플랜지 볼 밸브는 넓은 압력 범위를 포괄할 수 있습니다.

유연한 좌석 옵션

좌석 유형	적합한 서비스	장점
PTFE / EPDM 소프트 시트	깨끗한 저압 매체	우수한 밀봉성, 낮은 토크
스텔라이트 메탈 시트	고온, 연마성 매체	내마모성, 긴 서비스 수명

주요 기술 사양

목	사양
제품명	ANSI 스테인레스 스틸 플랜지 볼 밸브
공칭 크기	NPS 1/2" ~ 12" (DN15 ~ DN300)
압력 등급	클래스 150 / 300 / 600
연결	ANSI 플랜지 RF/RTJ
온도 범위	소프트 시트: -40°C ~ 200°C; 금속 시트: 최대 ~550°C
작업	수동/공압/전기
적용 가능한 미디어	물, 증기, 기름, 가스, 화학유체

설계 및 테스트 표준

신뢰성과 추적성을 보장하기 위해 ANSI 스테인리스 스틸 플랜지 볼 밸브는 다음을 준수합니다.

범주	기준
설계	API 608, ANSI B16.34
대면	ANSI B16.10
플랜지	ANSI B16.5
압력 테스트	API 598
화재 안전	API 607(선택사항)
부식 방지	NACE MR0175(옵션)
재료	ASTM A182/A351/A193
