스테인레스 스틸 전기 볼 밸브

Bolaisi Valve는 전기 볼 밸브의 품질과 전문 제조를 의미합니다. 스테인레스 스틸 전기 볼 밸브는 전기 구동 및 안정적인 카바이드 밀봉 기능을 갖추고 있습니다. 신뢰할 수 있는 제조업체로서 당사는 석유, 화학 및 전력 산업 구매자의 요구 사항을 충족하는 맞춤형 솔루션을 제공합니다.

문의 보내기

제품 설명

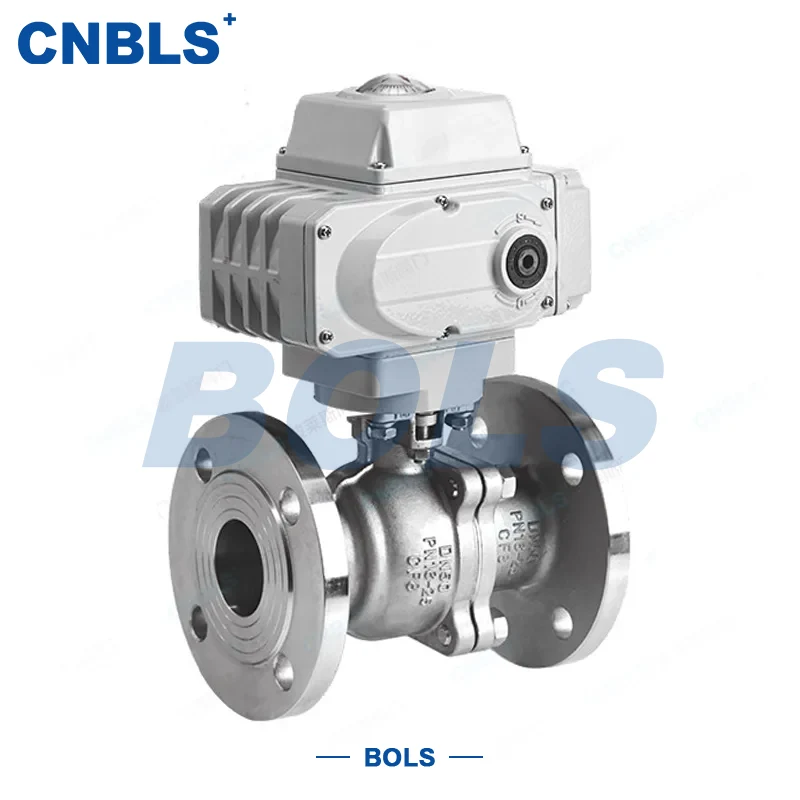

스테인레스 스틸 전기 볼 밸브는 전동 액추에이터를 전원으로 사용하고 고정 볼을 폐쇄 부재로 사용하는 로터리 밸브입니다. 전동 액추에이터에 의해 구동되는 밸브 스템은 볼을 90° 회전시켜 파이프라인의 매체를 열거나 차단합니다. 볼은 상부 및 하부 샤프트에 의해 고정 및 배치되어 중 고압 작업 조건에 적합한 안정적인 밀봉 성능을 제공합니다. 이는 산업용 자동 제어 시스템에서 중요한 흐름 제어 장치 역할을 합니다.

견고한 구조, 내마모성 및 내식성을 갖춘 이 밸브는 물, 증기, 석유 제품 및 약한 부식성 매체에 적용 가능합니다. 이는 석유, 화학 공학, 전력, 식품 및 제약 산업은 물론 산업용 자동 파이프 네트워크에 널리 사용됩니다.

제품특징

1. 프리미엄 스테인레스 스틸 소재

밸브 본체, 볼 및 밸브 시트를 포함한 주요 구성 요소는 304/316 스테인레스 스틸로 만들어지며 밸브 시트는 초경합금과 결합됩니다. 이러한 구성은 우수한 내식성, 고온 저항 및 내마모성을 제공하여 안정적인 장기 작동을 보장합니다.

2.고효율 자동화를 위한 전동드라이브

전동 액추에이터가 장착된 밸브를 통해 원격 제어 및 자동 조절이 가능합니다. 지능형 포지셔너와 결합하여 정확한 흐름 제어를 달성하고 인건비를 절감할 수 있습니다.

3.개폐 토크가 낮은 고정형 볼 구조

고정 볼 설계는 균일한 힘 분배와 구조적 안정성을 보장하므로 대구경, 중압 파이프라인 시스템에 이상적입니다. 쉽고 안정적인 개폐 작업이 가능합니다.

4. 신뢰할 수 있는 성능을 위한 초경합금 씰링

밸브 시트와 볼의 밀봉 표면은 초경합금으로 만들어졌으며 특수 처리되어 내마모성과 내열성이 뛰어납니다. API 클래스 V의 누출 등급을 달성하여 시스템 안전을 보호합니다.

5. 광범위한 압력 및 직경 호환성

PN16~PN420 및 클래스 150~클래스 2500의 압력 등급과 DN50~DN1200의 공칭 직경을 포괄하는 이 밸브는 대유량 파이프라인의 제어 요구 사항을 충족합니다.

6.복잡한 산업 환경에 대한 안정적인 보호

전동 액추에이터는 보호 등급 IP65 이상이며 하우징은 알루미늄 합금 또는 주철로 제작되었습니다. 고온, 고압, 부식 등의 열악한 산업 환경에서도 지속적으로 작동할 수 있습니다.

응용

스테인레스 스틸 전기 볼 밸브는 다양한 산업 시나리오에 적합합니다.

● 석유 및 천연가스 파이프라인의 원격 제어 및 차단 시스템

● 화학 생산 시 고온, 고압 및 약한 부식성 매체의 흐름 제어

● 전력 및 난방 시스템의 대구경 파이프라인 자동 제어

● 식품, 의약품, 정수 파이프라인 시스템

● 고온 증기, 석유제품, 가스 수송관망

과학적 선택과 적절한 설치는 밸브의 서비스 수명을 연장하고 파이프 네트워크 시스템의 안전성과 자동화 수준을 향상시킬 수 있습니다.

모델 해석

일반적인 모델 Q947H-16P를 예로 들어 보겠습니다.

마킹	의미	영어통역
Q	볼 밸브	볼 밸브
9	전기 드라이브	전기 드라이브
4	플랜지 연결	플랜지 연결
7	고정 볼 유형	고정 볼 유형
H	하드 씰링(초경합금)	하드 씰링(초경합금)
-16	공칭 압력 1.6 MPa	공칭 압력 1.6MPa(16bar)
P	스테인레스 스틸 바디	스테인레스 스틸 본체(304/316)

설계 및 제조 표준

● API 6D: 석유 및 가스 산업의 전기 볼 밸브에 대한 국제 설계 및 제조 표준

● GB/T 12237: 밸브 구조 및 기술 요구 사항에 대해 참조되는 중국 국가 표준

● GB/T 9113: 플랜지 치수 및 압력 등급 표준

● JB/T 8528: 전동 액추에이터에 대한 기술 요구 사항 표준

● IEC 60534: 산업용 공정 제어 밸브에 대한 기술 사양으로 자동 제어 성능을 보장합니다.

기술적인 매개변수 테이블

목	매개변수 값
공칭 직경(DN)	50, 65, 80, ..., 1200
공칭 압력(PN)	1.6, 2.5, 4.0, 6.3, 10.0, 16.0, 25.0, 42.0
압력등급(등급)	150, 300, 600, 900, 1500, 2500
작동 온도(T)	-40~425℃ (초경 밀봉)
적용 가능한 미디어	물, 증기, 석유 제품, 고온 가스, 약한 부식성 매체
누설 등급	API 클래스 V(하드 씰링)
밸브 본체 재질	CF8(304), CF8M(316), CF3(304L), CF3M(316L)
볼 재질	CF8(304), CF8M(316), 초경합금 오버레이 용접이 적용된 스테인리스강
밸브 시트 재질	초경합금(HRC≥60)
액추에이터	다회전/부분회전형, 보호등급 IP65 이상
