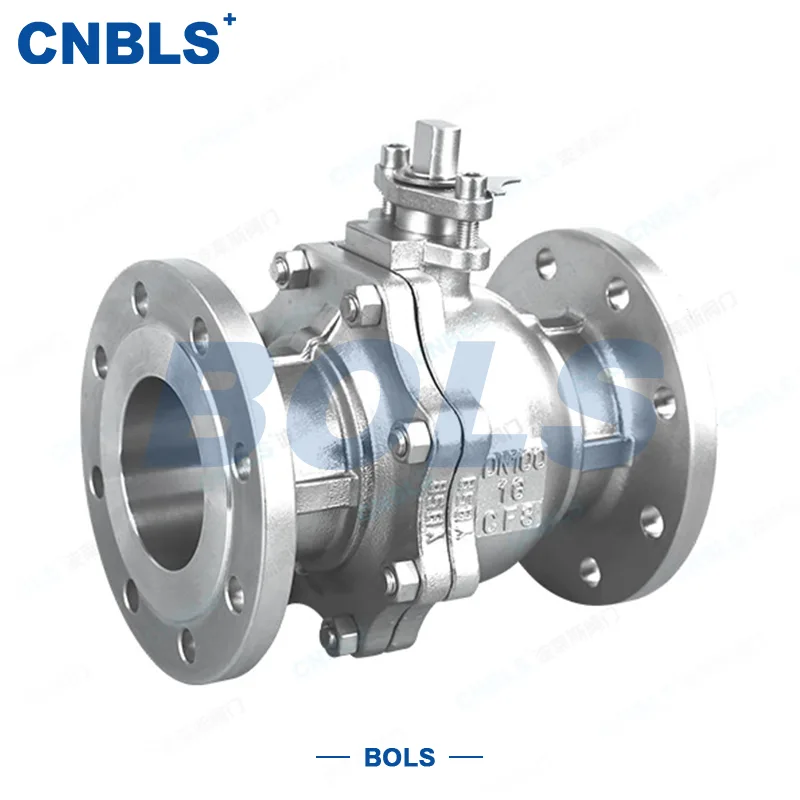

GB 플랜지 볼 밸브

GB 플랜지 볼 밸브는 국가 표준 플랜지 연결을 갖춘 핵심 산업용 유체 제어 밸브로 볼 코어의 90° 회전을 통해 파이프라인 개폐 및 유량 조절을 실현하며 글로벌 산업용 파이프라인 시스템에서 가장 널리 사용되는 주류 차단 밸브 중 하나입니다.

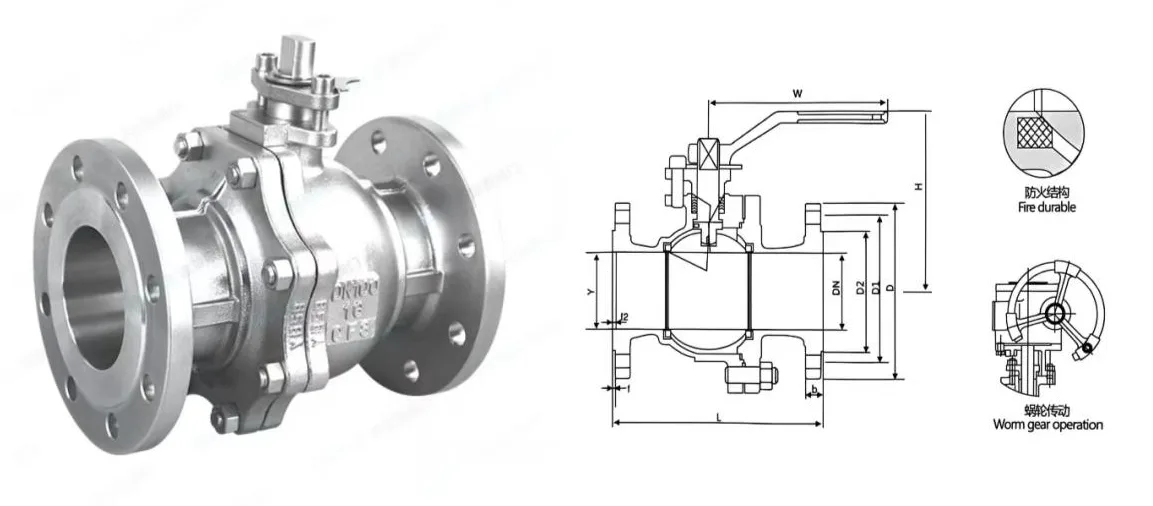

이 밸브는 주로 밸브 본체, 플로팅 볼, 밸브 스템, 밸브 시트, 씰링 어셈블리 및 국가 표준 플랜지 끝을 포함한 핵심 구성 요소로 구성됩니다. 표준 수동 작동 외에도 다양한 산업 작업 조건의 자동 제어 요구 사항을 충족하기 위해 웜 기어, 공압, 전기 및 유압 작동 장치를 장착할 수도 있습니다. 빠른 개폐, 극히 낮은 유체 저항, 컴팩트한 구조, 안정적인 양방향 밀봉, 폭넓은 매체 호환성, 편리한 설치 및 유지 관리 등의 핵심 장점을 갖추고 있습니다. 안정적인 장기 작동 성능과 복잡한 작업 조건에 대한 강력한 적응성을 갖춘 GB 플랜지 볼 밸브는 산업용 유체 전송 및 제어 시스템에서 없어서는 안될 핵심 구성 요소가 되었습니다.

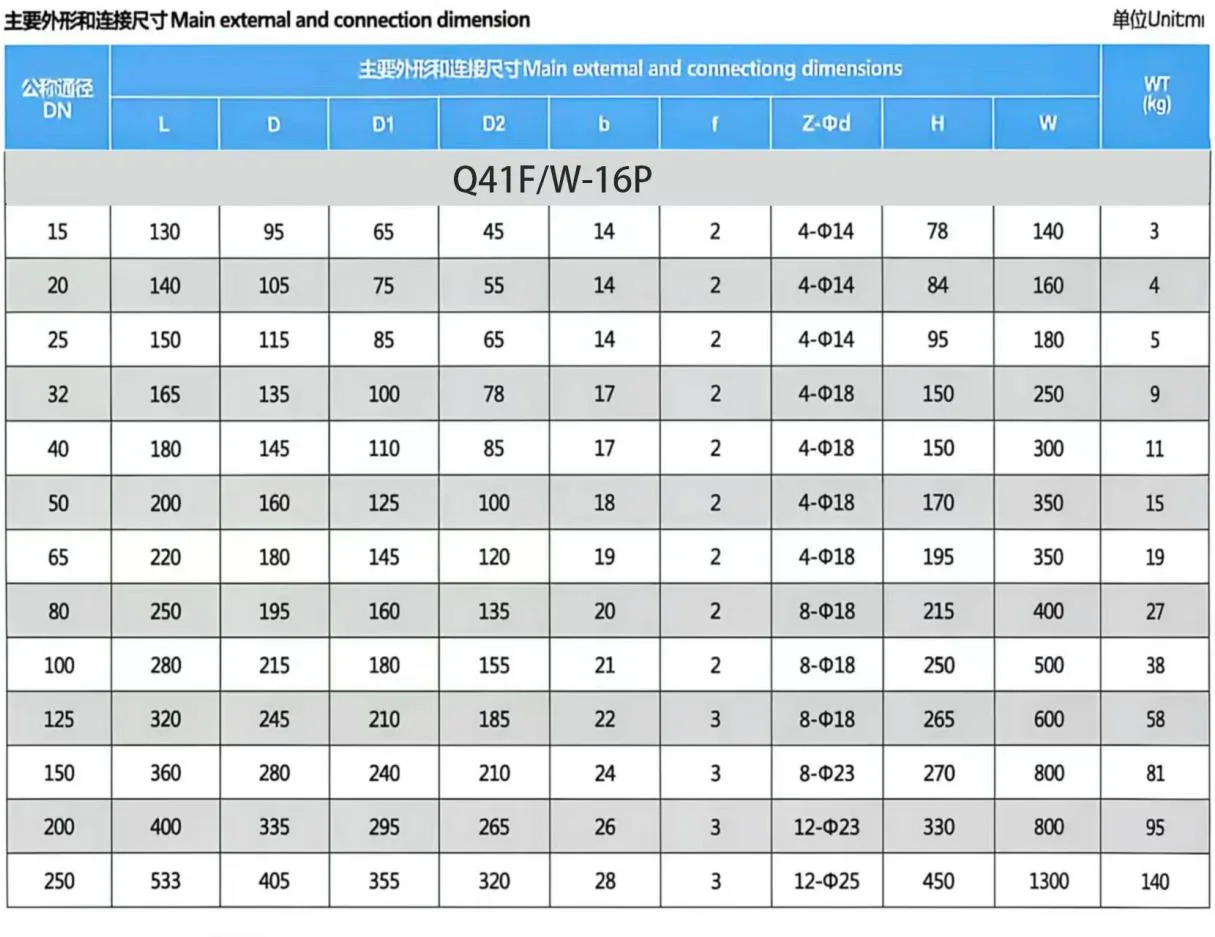

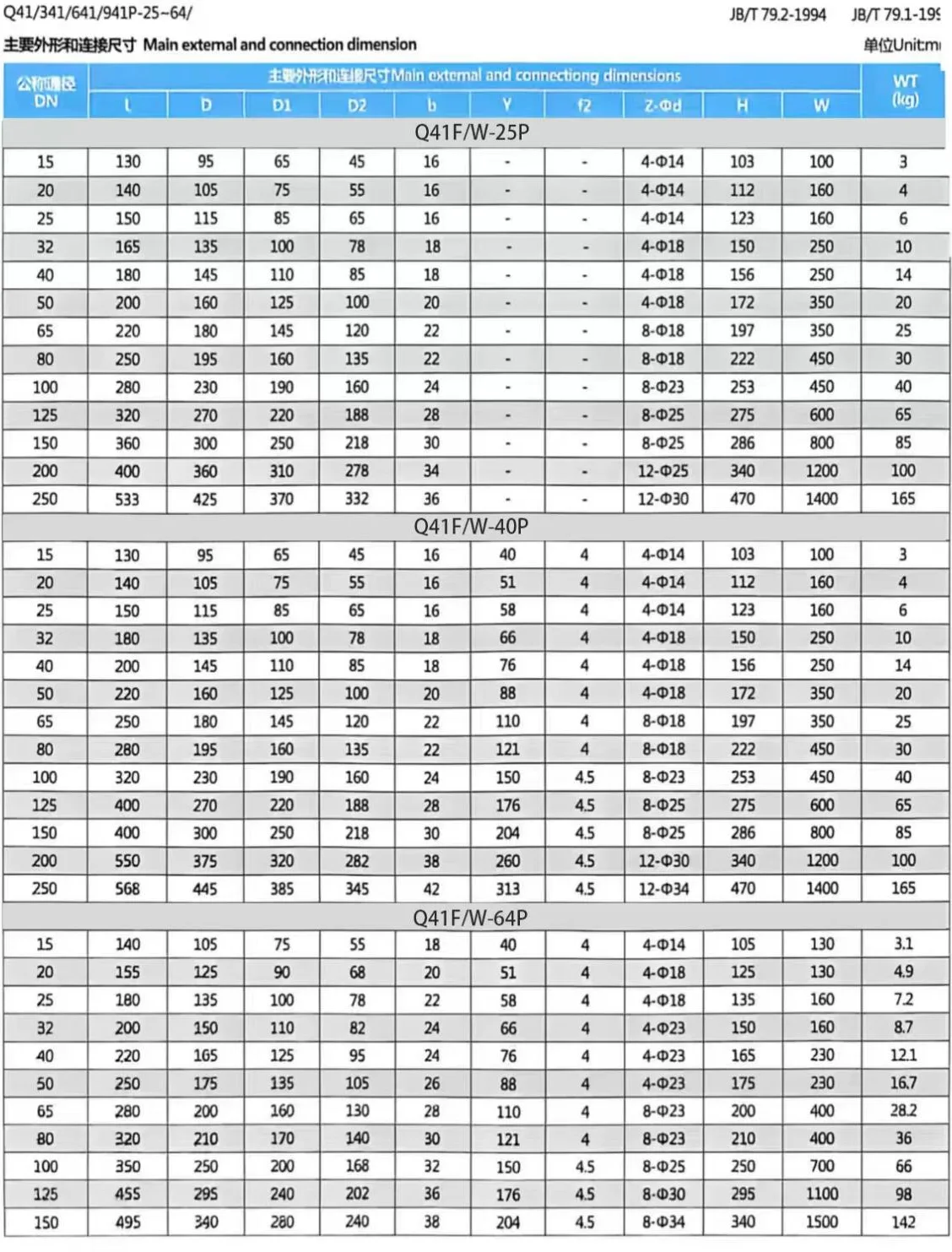

제품사양

적용기준

주요 응용 산업

● 석유 및 가스, 석유화학 정제, 장거리 파이프라인 전송

● 발전(화력 및 원자력 발전소의 물, 증기 및 오일 회로)

● 야금, 제지, 섬유 제조

● 시립상수공급, 지역난방, 하수처리

작동 원리

GB 플랜지 볼 밸브의 작동 원리는 밸브 스템에 의해 구동되는 볼 코어의 90° 회전 운동에 의존하여 파이프라인의 완전 개방, 완전 폐쇄 및 정밀한 흐름 제어를 실현합니다.

완전 개방 상태

밸브 스템이 볼을 90° 회전시켜 볼의 관통 구멍을 파이프라인 축과 완전히 정렬하면 흐름 채널이 완전히 연결됩니다. 이때 유체 저항은 최소화되며 매체는 압력 손실이 거의 없이 밸브 본체를 통과할 수 있습니다.

완전 폐쇄 상태

밸브 스템이 볼을 구동하여 반대 방향으로 90° 회전하면 볼의 관통 구멍이 파이프라인 축에 완전히 수직이 됩니다. 볼 코어는 파이프라인 중간 압력에 의해 밸브 시트에 단단히 밀착되어 안정적인 제로 누출 씰을 형성하고 중간 흐름이 완전히 차단됩니다.

흐름 제어 상태

볼이 0°에서 90° 사이의 각도로 회전하면 볼 관통 구멍과 파이프라인 사이의 유효 흐름 영역을 무단계로 조정할 수 있어 중간 유량과 파이프라인 압력을 정밀하게 제어하여 산업 공정의 다양한 작업 조건 요구 사항을 충족할 수 있습니다.
