ANSI 플랜지 볼 밸브

Bolaisi는 안정적인 성능과 손쉬운 유지 관리를 갖춘 고품질 산업용 밸브 생산에 중점을 둔 신뢰할 수 있는 제조업체입니다. ANSI 플랜지형 볼 밸브는 유체 온-오프 제어 및 흐름 전환을 위한 산업용 차단 밸브입니다. 이 공급업체는 유연한 구성을 제공하며, 귀하는 이 제조업체와 협력하여 다양한 산업용 파이프라인 요구 사항에 적합한 제품을 얻을 수 있습니다.

문의 보내기

제품 설명

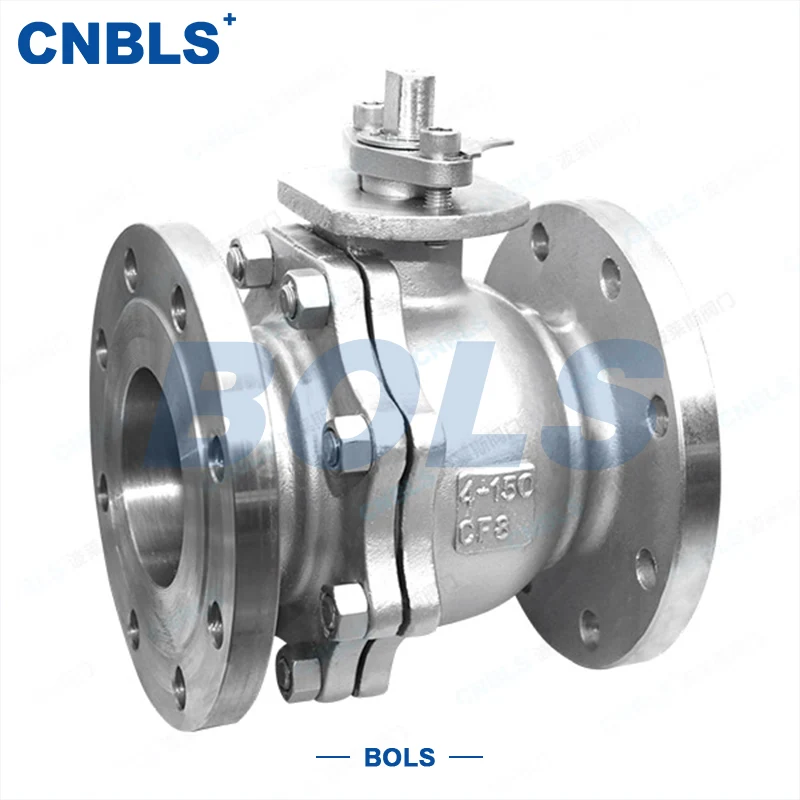

ANSI 플랜지 볼 밸브(브랜드: Bolaisi)는 플랜지 연결과 볼을 코어 개폐 요소로 사용하는 산업용 차단 밸브입니다. 이는 산업용 파이프라인에서 유체의 신속한 온-오프 제어 및 흐름 방향 전환에 주로 사용됩니다. 이 제품은 플로팅 볼 밸브와 트러니언 장착 볼 밸브의 두 가지 주요 구조 유형으로 제공됩니다. 작업 조건에 따라 다양한 재료, 밀봉 유형 및 작동 모드를 유연하게 선택할 수 있어 다양한 기존 산업용 파이프라인 응용 분야에 널리 적합합니다.

핵심 기술 매개변수

매개변수 항목	세부
제품명	미국 표준 플랜지 볼 밸브
상표	볼라이시
표준 모델	Q41F/W-150LB/300LB/600LB
공칭 직경	DN15 ~ DN200
공칭 압력	150LB, 300LB, 600LB
본체 재질	CF8, CF8M, CF3M, WCB(스테인리스강 304, 316, 316L, 탄소강)
플랜지 면 유형	RF, FF, MFM, TG, RJ
씰링 유형	소프트 씰(PTFE), 하드 씰
적합한 작동 온도	150℃ 이하 / 200℃ 이하
적합한 미디어	물, 기름, 증기, 산 및 알칼리 용제, 폴리머, 슬러리 등
표준 작동	수동(레버 작동), 옵션 웜 기어, 공압, 전기 작동
밸브 본체 구조	2피스, 3피스, 원피스
흐름 패턴	완전 보어
흐름 방향	양방향 / 단방향 옵션
핵심 기능	파이프라인 매체 차단 및 흐름 방향 전환

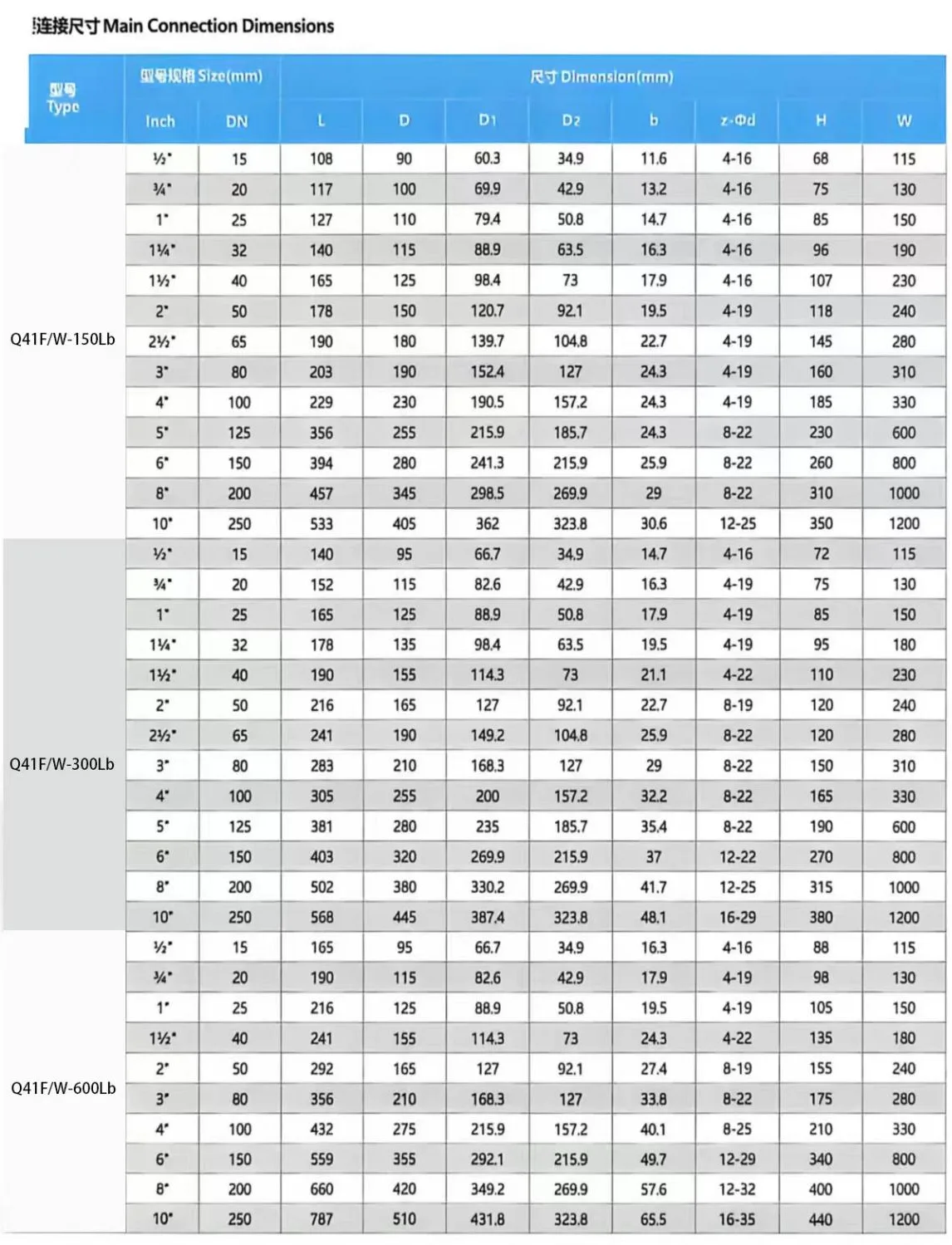

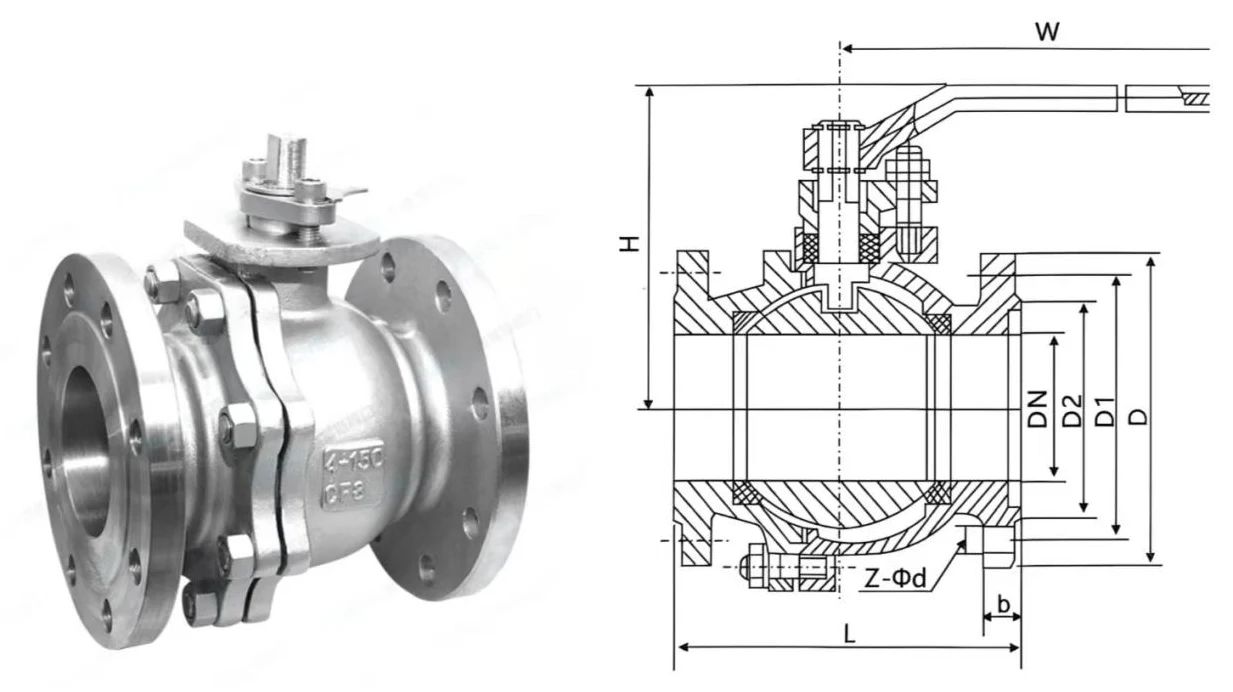

핵심 구조 구성 요소

이 제품은 모듈식 설계를 채택하고 6개의 핵심 모듈로 구성되며 작업 조건에 따라 유연하게 일치시킬 수 있습니다.

● 밸브 본체: 2피스, 3피스 및 일체형 구조로 제공되며 다양한 유지 관리 및 설치 요구 사항을 충족하기 위한 주요 압력 베어링 및 설치 기초를 제공합니다.

● 볼 폐쇄 요소: 동축 관통 구멍이 있는 회전 볼로 유량 조절의 핵심 제어 구성 요소 역할을 하며 회전을 통해 완전 개방 및 폐쇄를 달성합니다.

● 씰링 어셈블리: 볼과 내부 씰을 형성하는 소프트 씰(PTFE) 및 하드 씰 시트 유형이 포함됩니다. 패킹이 일치하면 스템과 밸브 본체 사이의 외부 밀봉이 보장되어 매체 누출을 방지할 수 있습니다.

● 밸브 스템(Valve Stem): 액츄에이터와 볼을 연결하는 전달 부품으로, 볼을 90° 회전시켜 열고 닫는 역할을 합니다.

● 액추에이터: 표준 구성은 수동 레버입니다. 웜 기어, 공압 및 전기 액추에이터는 다양한 자동화 제어 요구 사항에 따라 선택 사항입니다.

작동 원리

밸브는 스템 축을 중심으로 볼을 90° 회전시켜 파이프라인의 전체 열기 및 닫기를 제어합니다.

● 완전 개방형: 볼 보어는 파이프라인 흐름 경로와 완전히 동축이므로 흐름 저항이 매우 낮고 유체 흐름이 막히지 않습니다.

● 완전 폐쇄: 볼 보어는 파이프라인 흐름 경로에 수직이며, 볼이 시트에 단단히 고정되어 매체를 완전히 차단하고 안정적인 밀봉을 달성합니다.

다양한 작업 조건에 따라 두 가지 코어 밀봉 구조를 사용할 수 있습니다.

● 플로팅 볼 구조: 중간 압력에서 볼이 약간 떠서 하류 시트를 눌러 자체 조임 밀봉을 달성합니다. 압력이 높을수록 보다 안정적인 씰링 성능을 제공하며 중소형 직경 및 중저압 조건에 적합합니다.

● 트러니언 장착형 볼 구조: 볼은 반경방향 변위 없이 상부 및 하부 트러니언에 의해 지지됩니다. 시트는 낮은 작동 토크와 장기적으로 안정적인 성능으로 씰링을 위해 볼을 자동으로 맞추는 탄성 보상 기능을 갖추고 있어 큰 직경과 고압 조건에 적합합니다.

핵심 제품 특징

● 표준화된 플랜지 연결: 미국 표준 플랜지 치수를 엄격하게 준수하며 RF, FF, MFM, TG, RJ 및 기타 플랜지 표면 유형을 지원합니다. 현장 수정 없이 동일한 표준 파이프라인 및 장비와의 높은 호환성으로 설치 및 제거가 용이합니다.

● 효율적이고 제어 가능한 작동: 수동으로 완전히 열고 닫는 데 90° 회전만 필요하므로 비상 차단에 적합한 빠른 작동이 가능합니다. 흐름 방향 전환을 위해 열림 각도를 정밀하게 조정할 수 있습니다.

● 최적화된 흐름 경로 설계: 완전 보어 구조는 완전히 열린 상태에서 흐름 저항 손실을 거의 발생시키지 않아 파이프라인 에너지 소비를 줄이고 고점도 매체 및 작은 입자를 포함하는 매체에 적응합니다.

● 모듈식의 유연한 구성: 밸브 본체, 씰 및 액추에이터가 모듈식으로 설계되었습니다. ANSI 플랜지형 볼 밸브는 현장 압력, 매체 및 온도 요구 사항에 따라 재료, 밀봉 유형 및 작동 모드로 맞춤 설정할 수 있습니다.

● 양방향 흐름 호환성: 단방향 또는 양방향 흐름 구조는 엄격한 입구/출구 제한 없이 선택 사항이므로 설치 및 운영 유연성이 향상됩니다.

제품 성능 장점

● 넓은 작업 조건 적용 범위: DN15~DN200의 공칭 직경과 150LB~600LB의 공칭 압력은 대부분의 일반적인 산업용 파이프라인 응용 분야를 포괄합니다.

● 높은 내부식성: 탄소강, 스테인리스강 304, 316 및 316L을 포함한 다양한 본체 재질 옵션은 물, 오일, 증기, 산, 알칼리 및 기타 매체로 인한 부식 및 침식을 방지하여 서비스 수명을 연장합니다.

● 안정적이고 신뢰할 수 있는 밀봉: 소프트 밀봉은 상온에서 깨끗한 매체에 대한 누출 제로 성능을 달성합니다. 하드 씰은 고온과 증기 및 입자가 포함된 매체의 마모를 견딥니다. 두 가지 유형 모두 내부 및 외부 누출을 최소화하여 장기간 안정적인 밀봉을 보장합니다.

● 안전하고 노동력을 절약하는 작동: 최적화된 스템과 레버 설계로 작동 토크가 크게 줄어들어 수동 작동이 쉬워집니다. 분출 방지 스템 및 정전기 방지 구조는 중간 마찰과 스템 배출로 인한 정전기 축적을 방지하여 석유 및 화학 공학과 같은 고위험 산업의 안전 요구 사항을 충족합니다.

● 편리한 유지 관리: 2피스 및 3피스 본체 설계로 파이프라인을 분해하지 않고도 정밀 검사 및 씰 교체가 가능하므로 현장 유지 관리 작업량과 가동 중지 시간이 크게 줄어듭니다.
