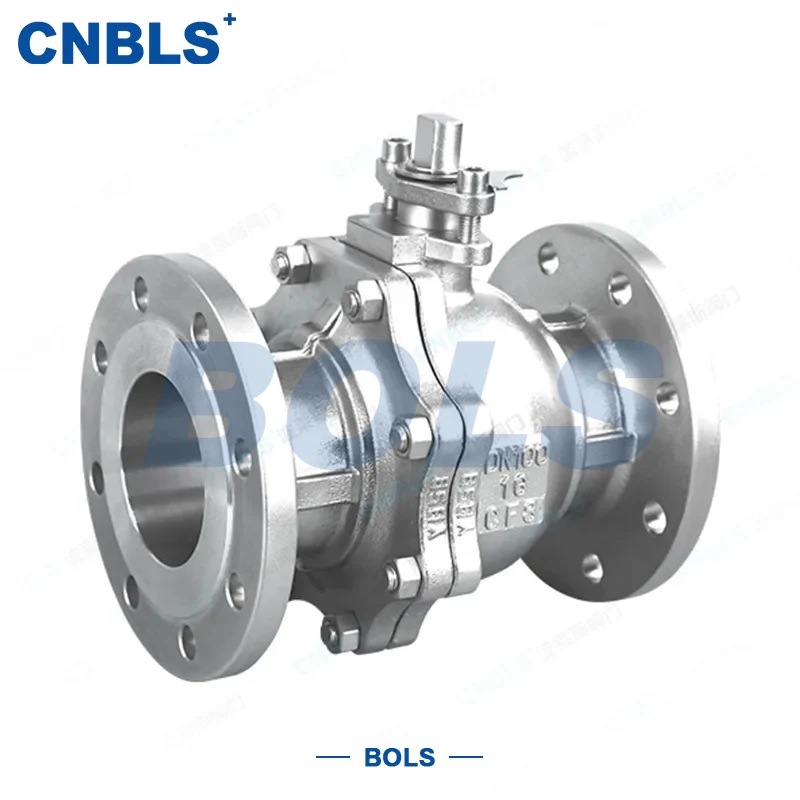

GB 스테인레스 스틸 플랜지 볼 밸브

GB 스테인레스 스틸 플랜지 볼 밸브는 중국 국가 표준(GB)에 따라 엄격하게 설계 및 제조된 회전식 차단 및 조절 밸브입니다. 국가 표준 플랜지 연결을 갖춘 전체 스테인리스 스틸로 제작되어 중국의 다양한 산업용 배관 시스템에 직접 적용할 수 있습니다.

밸브 코어는 스테인레스 스틸 밸브 본체/보닛, 스테인레스 스틸 볼, 스템, 시트 및 옵션 수동/공압/전기 액추에이터로 구성됩니다. 모든 구성 요소는 해당 국가 표준을 준수하여 제품 안정성과 호환성을 보장합니다.

작동 원리는 간단하고 명확합니다. 스템이 공을 구동하여 수직 축을 중심으로 회전합니다.

● 0°에서는 볼 보어가 파이프라인 흐름 경로와 완전히 정렬됩니다. 즉, 밸브가 완전히 열려 매체 흐름이 원활해집니다.

● 90° 회전한 후 보어가 유동 경로와 완전히 어긋나게 정렬됩니다. 즉, 밸브가 완전히 닫혀 매체가 단단히 차단됩니다.

● 0°~90° 회전시 정밀한 유량 조절이 가능합니다.

다양한 산업 작업 조건에 적합한 차단 및 조절 기능을 모두 통합합니다.

핵심 제품 특징

GB 표준 준수, 강력한 적응성

GB/T 12237 및 GB/T 12224를 포함한 핵심 국가 표준에 따라 설계 및 제조되었습니다. 플랜지 연결은 GB/T 9113을 충족하므로 수정 없이 주류 GB 플랜지 파이프라인에 직접 연결할 수 있어 쉽고 효율적인 설치가 보장됩니다.

모든 스테인레스 스틸 구조, 우수한 성능

304/316/316L 스테인리스 스틸로 제작되어 내식성, 내열성, 내마모성이 뛰어납니다. 부식성 매체에 녹슬거나 손상되지 않고 긴 사용 수명을 제공할 수 있습니다.

빠른 운영, 정확한 규제

90° 회전 온-오프 디자인:

● 수동형: 온-오프 시간 ≤ 30초

● 공압식: ≤ 5s

● 전기 유형: 정확한 흐름 제어를 위해 턴다운 비율이 100:1인 10s 이하의 넓은 흐름 조절 범위.

신뢰할 수 있는 밀봉, 누출 없음

연질 밀봉(PTFE/EPDM/PPL) 및 경질 밀봉(Stellite 합금 표면 경화) 버전으로 제공됩니다. 씰링 표면은 정밀 가공되었으며 백 씰 스템 구조는 외부 누출을 효과적으로 방지하여 파이프라인 안전을 보장합니다.

유연한 구조, 폭넓은 호환성

플로팅 볼 및 고정 볼 구조 지원:

● 플로팅 볼: 중저압(PN16~PN40), 중소형 직경용 - 구조가 간단하고 비용 효율적입니다.

● 고정 볼: 고압용(PN63 이상), 큰 직경 — 낮은 작동 토크, 안정적인 밀봉. 다양한 설치 시나리오에 대해 수동, 공압 및 전기 작동을 사용할 수 있습니다.

핵심사양

응용 시나리오

뛰어난 내식성, 고온 저항성 및 GB 호환성을 갖춘 GB 스테인레스 스틸 플랜지 볼 밸브는 다양한 국내 산업 분야에서 중간 차단, 조절 및 전환을 위한 핵심 구성 요소로 널리 사용됩니다.

일반적인 응용 분야는 다음과 같습니다.

● 석유화학 산업: 원유, 정제유, 화학 원료, 특히 황 함유, 염소 함유 부식성 매체.

● 시립 상하수도: 수돗물, 하수 처리, 염소 함유 물.

● 정밀 화학, 제약 및 식품 가공: 고순도, 부식성, 위생 응용 분야를 위한 316L 버전.

● 전력 산업: 증기, 고온 및 중/고압의 냉각수.

● 기타 분야: 천연가스, LPG, 야금, 광업 및 기타 부식성 파이프라인.

선택 가이드

운영 및 유지보수

설치 참고사항

● 설치 전: 모델, 압력, 재질, 직경, 씰 유형 및 플랜지 면이 파이프라인과 일치하는지 확인하십시오. 균열, 녹, 원활한 줄기 회전을 확인하십시오.

● 플랜지 설치: GB 50235 및 GB/T 9113을 준수합니다. 일치하는 개스킷을 사용하십시오. 플랜지 변형이나 누출을 방지하려면 볼트를 대각선으로 균일하게 조이십시오. 설치하기 전에 밀봉 표면을 청소하십시오.

운영규칙

● 열기/닫기: 손상을 방지하려면 0°~90° 내에서 회전을 유지하세요. 천천히 흐름을 조정하십시오.

● 공압/전기: 작동 전에 신호 동기화를 보장하기 위해 먼저 액추에이터를 시운전합니다.

정기점검

● 정기 검사: 플랜지, 보닛 및 스템 씰에 누출이 있는지 확인합니다. 필요에 따라 부품을 조이거나 교체하십시오.

● 윤활: 스템 패킹과 베어링에 스테인리스강 호환 그리스를 바르십시오. 내부를 주기적으로 청소하십시오. 마모된 볼/시트를 교체하십시오.

● 특수 조건: 사워 서비스에는 부식 방지 재료를 사용합니다. 가연성 지역을 위한 화재 방지 하드 씰 밸브; 극저온 서비스용 저온 씰 및 그리스.

● 장기 아이들 밸브의 경우: 무부하 시운전, 잔해 청소, 재시작 전 간단한 씰 테스트를 수행합니다.

설계 및 제조 표준

GB 스테인레스 스틸 플랜지 볼 밸브는 다음에 따라 설계, 제조 및 검사됩니다.

● 밸브 디자인: GB/T 12224, GB/T 12237, GB/T 13927

● 구조 및 플랜지: GB/T 12221, GB/T 9113

● 재질: GB/T 1220, GB/T 13401, GB/T 17491
