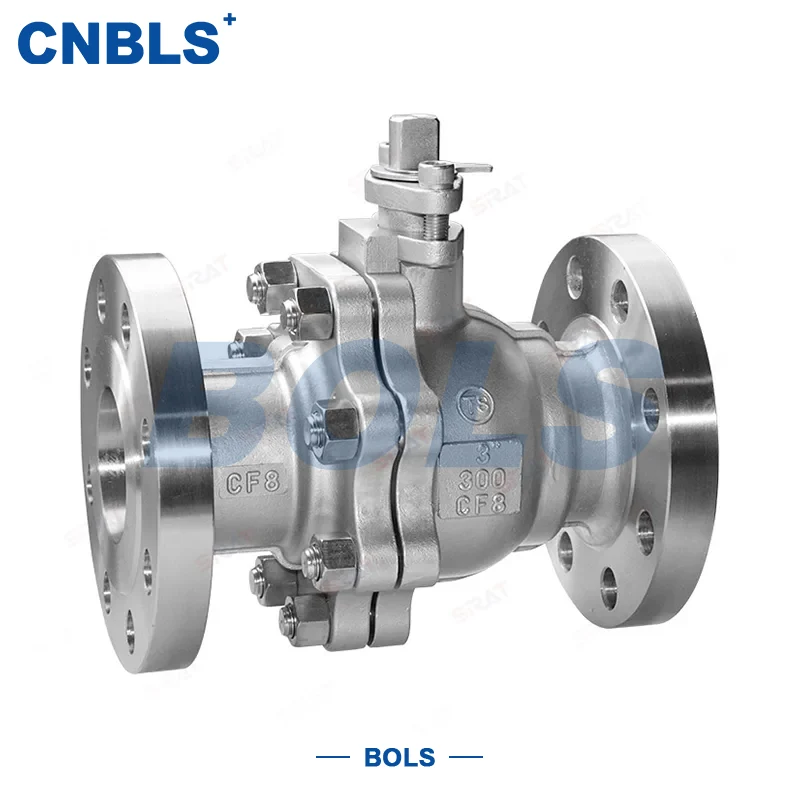

ANSI 스테인레스 스틸 통합 볼 밸브

Bolaisi는 품질과 고급 제조에 중점을 두고 높은 표준 산업용 밸브를 제공하는 전문 공급업체입니다. ANSI 스테인레스 스틸 통합 볼 밸브는 ANSI 표준을 준수하는 일체형 주조 구조를 가지고 있습니다. 우리는 신뢰할 수 있는 성능으로 제품을 제조하고 다양한 산업 요구 사항을 충족하기 위해 도매, 맞춤형 서비스를 제공합니다.

문의 보내기

제품 설명

ANSI 스테인리스 스틸 통합 볼 밸브는 ANSI B16.34를 엄격하게 준수하여 설계 및 제조되었습니다. 볼과 스템의 일체형 주조 구조를 특징으로 하며 기존 분할 연결 부품을 제거하여 보다 컴팩트한 디자인, 더 높은 강도 및 보다 안정적인 밀봉을 제공합니다.

직선 흐름 통로를 갖춘 이 밸브는 흐름 저항이 낮고 작동이 빠르므로 파이프라인 매체의 신속한 완전 개방 및 완전 폐쇄 제어가 가능합니다. 다양한 스테인레스 스틸 재질과 밀봉 구조를 갖춘 이 밸브는 부식성, 고온 및 고압 조건에서 안정적인 성능을 제공하므로 석유, 화학, 천연 가스, 수처리, 식품, 제약 및 기타 산업의 핵심 제어 밸브입니다.

핵심 구조 및 특징

일체형 주조 구조

● 볼과 스템은 추가 용접이나 나사산 연결 없이 스테인리스강으로 일체형으로 주조됩니다.

● 구조적 강성과 동심도가 높아 압착 및 누출 위험을 효과적으로 줄입니다.

● 컴팩트한 크기로 공간이 제한된 배관 레이아웃에 이상적입니다.

우수한 흐름 성능

● 압력 손실이 적고 유량이 큰 직선형 S형 유로입니다.

● 동일한 크기의 기존 글로브 밸브 및 게이트 밸브보다 우수한 높은 유량 계수 Cv를 제공합니다.

강력한 내식성과 긴 서비스 수명

● 본체, 볼, 스템 및 패스너는 모두 스테인리스 스틸로 제공됩니다.

● 산, 알칼리, 염분, 오일, 가스, 증기 등 부식성 매체에 적합합니다.

● 고온, 고압, 부식성이 높은 조건에 사용할 수 있는 듀플렉스 스테인리스강, 하스텔로이 및 기타 합금.

안정적인 씰링 및 광범위한 적용

● 플로팅 볼 / 고정 볼 구조가 가능합니다.

● 다양한 온도 요구 사항에 맞는 소프트 씰(PTFE/RPTFE) 및 금속 하드 씰(Stellite 합금).

● 누출율은 API 6D 클래스 Ⅵ을 충족합니다.

다중 표준, 다중 작동, 다중 연결

● API 6D, ANSI B16.34, ANSI B16.5 등 국제 표준을 준수합니다.

● 전체 작동 범위: 수동, 웜 기어, 공압, 전기.

● 다중 연결: 플랜지형, 나사형, 맞대기 용접으로 현장 설치가 용이합니다.

주요 기술 매개변수

목	사양 및 범위
제품명	스테인레스 스틸 미국 표준 일체형 볼 밸브
공칭 크기	NPS 1/2" ~ NPS 48" (DN 15 ~ DN 1200mm)
압력 등급	클래스 150 / 300 / 600 / 900 / 1500 / 2500
연결 종료	플랜지형 ANSI B16.5(RF/RTJ), NPT 스레드, BW 맞대기 용접
작동	수동, 웜기어, 공압식(단동/복동), 전기식(On-Off/조절식)
작동 온도	PTFE 씰:-29℃ ~ 232℃
작동 온도	메탈씰 : -46℃ ~ 425℃
누설 등급	클래스 Ⅵ(API 6D)
적용 가능한 표준	API 6D, ANSI B16.34, ANSI B16.5, API 607, API 6FA

주요 소재 구성

요소	공통재료	적용 가능한 조건
몸	CF8(304), CF8M(316), CF3(304L), CF3M(316L), 2205 듀플렉스 스테인리스강	일반~심각한 부식, 고압
공	본체와 동일한 스테인리스 스틸, Stellite 하드페이싱	내마모성, 고온, 부식성 매체
줄기	A182 F304/F316/F304L/F316L, 하스텔로이 C276	일반 환경부터 극심한 부식 환경까지
좌석	PTFE, RPTFE, Stellite 합금, 니켈 기반 합금	주변 온도에 대한 소프트 씰; 고온 및 고압을 위한 견고한 밀봉
패스너	A193 B8/B8M/B8L/B8ML, A194 7/8	본체와 일치하는 내식성
