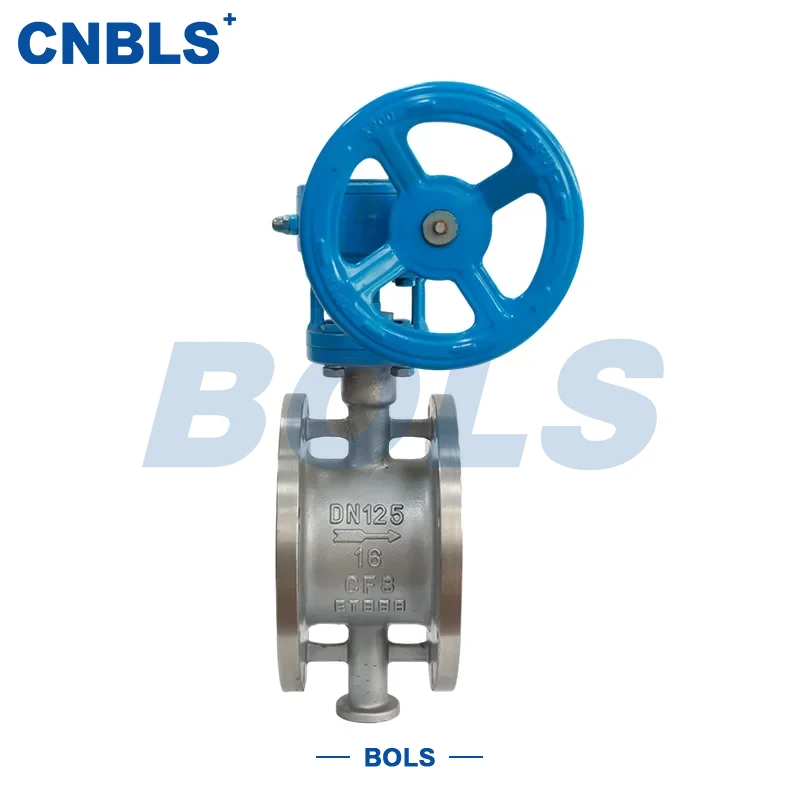

스테인레스 스틸 텔레스코픽 금속 밀봉 버터 플라이 밸브

스테인레스 스틸 SD343H 텔레스코픽 금속 밀봉 버터플라이 밸브는 삼중 오프셋 구조, 금속 하드 씰, 축 텔레스코픽 보상 및 웜 기어 구동을 통합한 중대형 파이프라인 제어 밸브입니다. 밸브 몸체 전체가 스테인리스 스틸 재질(304/316/304L/316L/2205 듀플렉스 스테인리스 스틸 등)로 제작되어 고온, 고압, 부식성이 강한 매체 환경에 적합합니다.

밸브 스템을 회전시키기 위해 웜 기어 메커니즘으로 구동되는 밸브는 디스크를 구동하여 열기, 닫기 또는 조절 작업을 완료하고 미디어의 안정적인 차단 및 흐름 제어를 달성합니다. 밸브 본체에는 추가 확장 조인트 없이 파이프라인의 온도 차이로 인한 축 변위를 흡수할 수 있는 내장형 텔레스코픽 보상 구조가 통합되어 시스템 응력 집중 위험을 효과적으로 줄입니다.

안정적인 구조 설계와 신뢰할 수 있는 금속 밀봉 성능을 갖춘 스테인레스 스틸 텔레스코픽 금속 밀봉 버터플라이 밸브는 작업 조건이 복잡하고 온도 변화가 잦거나 파이프라인 길이가 긴 산업용 파이프라인 시스템에 일반적으로 사용됩니다.

구조 및 작동 원리 설명

1. 삼중 오프셋 구조 설계

이 밸브는 SD343 시리즈의 검증된 트리플 오프셋 버터플라이 밸브 구조를 채택했습니다. 삼중 오프셋 설계를 통해 디스크는 초기 개방 단계에서 밸브 시트에서 빠르게 분리되고 최종 폐쇄 단계에서만 선형 압축을 달성하여 다음과 같은 이점을 제공합니다.

● 개폐 시 마찰이 적음

● 씰링 표면의 마모 최소화

● 안정적인 개폐 토크와 긴 수명

이 구조는 특히 금속 하드 씰 용도에 적합하며 고온, 고압 조건에서도 안정적인 씰 성능을 유지합니다.

2. 금속 하드씰 시스템

밸브 시트와 디스크 씰링 표면은 모두 정밀 가공되고 금속 재료로 연마되었으며, 스테인레스 스틸 바디 씰 또는 스텔라이트 6 오버레이 용접 구조의 두 가지 옵션으로 제공됩니다. 특징:

● 고온 및 압력 충격에 대한 내성

● 입자가 함유된 매체에 대한 침식 및 내마모성이 우수합니다.

● 잦은 개폐 작업에 적합

금속 하드 씰 설계는 밸브가 고온 증기, 연도 가스 및 입자 함유 매체에서 안정적인 씰링 성능을 유지하도록 보장합니다.

3. 텔레스코픽 보상 구조

밸브에는 파이프라인의 열팽창 및 수축으로 인한 변위를 보상하기 위해 특정 범위 내에서 자유롭게 팽창 및 수축할 수 있는 축방향 텔레스코픽 메커니즘이 내장되어 있습니다.

● 확장/수축 범위는 호칭 직경에 따라 다릅니다.

● 플랜지 연결 응력을 효과적으로 감소시킵니다.

● 전반적인 시스템 안전성 향상

이 설계는 난방 파이프 네트워크, 장거리 전송 파이프라인 및 온도 변동이 심한 시스템에 특히 중요합니다.

4. 웜기어 구동 메커니즘

밸브에는 작동용 핸드휠과 쌍을 이루는 웜 기어 구동 장치가 표준으로 제공되며 다음과 같은 특성을 제공합니다.

● 손쉬운 개폐를 위한 큰 변속비

● 정밀한 유량 조절 지원

● 안정적인 작동을 위한 탁월한 자동 잠금 성능

대구경 또는 고압 응용 분야에서 웜 기어 드라이브는 작동 부하를 효과적으로 줄이고 현장 작동 안전성을 향상시킬 수 있습니다.

주요 제품 특징

● 올스테인리스 구조로 내식성이 안정적입니다.

● 삼중 오프셋 설계로 낮은 개폐 토크 및 마모 최소화 보장

● 금속 하드 씰은 고온 및 고압 매체에 적합합니다.

● 밸브 본체에 텔레스코픽 보상 기능이 내장되어 파이프라인 응력이 감소합니다.

● 플랜지 연결 방식으로 설치 및 유지보수가 편리합니다.

● 웜기어 구동으로 부드럽고 안정적인 작동 제공

스테인레스 스틸 텔레스코픽 금속 밀봉 버터플라이 밸브는 복잡한 작업 조건에서 밀봉 신뢰성과 구조적 안정성의 균형을 유지하여 장기간 연속 작동 시스템에 이상적입니다.

일반적인 응용 분야

기술적인 매개변수

재료 구성 설명

선택 및 사용 권장 사항

스테인레스 스틸 텔레스코픽 금속 밀봉 버터플라이 밸브를 선택할 때 다음 주요 요소에 중점을 두십시오.

1.중간 특성: 중간 부식성과 입자 함량을 기준으로 해당 스테인레스 스틸 및 밀봉 재료를 선택하십시오.

2. 압력 및 온도: 설계 압력을 일치시키고 적절한 안전 여유를 확보하십시오.

3. 파이프라인 변위: 밸브의 텔레스코픽 보상 범위가 파이프라인의 실제 축 변위를 초과하는지 확인하십시오.

4.플랜지 표준: 현장 파이프라인 플랜지 표준과의 일관성을 확인합니다.

5. 작동 방법 : 대구경 또는 고압 적용의 경우 변속비가 높은 웜기어 메커니즘을 우선시하십시오.

요약

밀봉 성능, 변위 보상 및 작동 안정성을 단일 밸브 장치에 통합함으로써 이 제품 시리즈는 시스템 액세서리 수를 줄이고 파이프라인 시스템의 전반적인 신뢰성을 향상시킵니다.

중간 고압, 고온 및 상당한 파이프라인 변위와 관련된 산업 시나리오에서 스테인레스 스틸 텔레스코픽 금속 밀봉 버터플라이 밸브는 안정적인 장기 작동을 유지하고 유지 관리 빈도를 낮추며 엔지니어링 프로젝트에서 장기간 사용 및 대규모 배포에 적합합니다.
