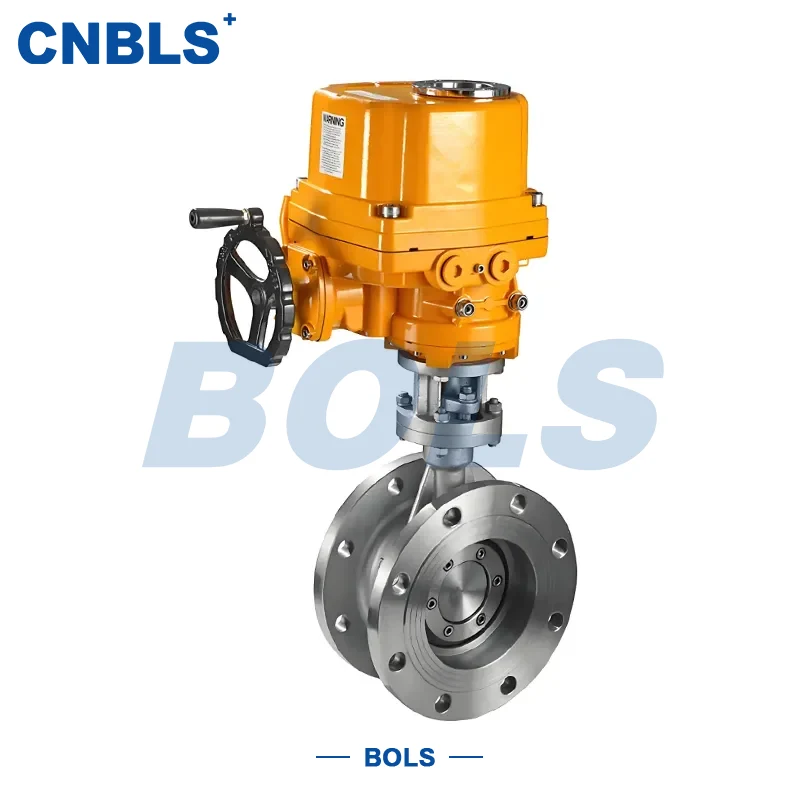

스테인레스 스틸 환기 버터 플라이 밸브

스테인레스 스틸 D341W 환기 버터플라이 밸브는 산업용 환기 시스템용으로 특별히 설계된 중앙선 버터플라이 밸브입니다. 304, 316, 304L, 316L 등의 스테인레스 스틸 재질을 사용하여 제조되며 환기 버터플라이 밸브에 대한 D341W 시리즈 및 관련 산업 표준을 준수합니다. 밸브는 플랜지 연결을 통해 환기 덕트 시스템에 설치되며 수동 조작 또는 웜 기어 액추에이터로 구동되어 디스크를 회전시켜 기체 매체의 열기, 닫기 및 흐름 조정을 가능하게 합니다.

일반적인 스테인레스 스틸 환기 버터플라이 밸브로서 저압, 대구경, 먼지가 많고 부식성 가스 조건에 최적화된 설계입니다. 기본적인 밀봉 성능을 보장하는 동시에 유량, 운영 유연성 및 장기 안정성에 대한 환기 시스템의 요구 사항도 충족합니다.

구조 및 작동원리

중심선 설계

스템과 디스크는 동일한 중심선을 공유하므로 작동 중에 디스크가 스템 축을 중심으로 회전합니다. 이 단순하고 균형 잡힌 구조는 개방 토크를 줄이고 대구경 환기 덕트에서 장기간 사용하는 데 매우 적합합니다.

플랜지 연결

밸브 본체의 양쪽 끝 부분에는 GB/T 9113 또는 ANSI B16.5와 호환되는 일체형 플랜지가 있습니다. 볼트를 사용하여 설치가 간단하므로 안정적인 위치 지정과 손쉬운 유지 관리가 보장됩니다.

환기별 밀봉

D341W의 "W"는 누수 제로를 달성하기보다는 누수를 제어하도록 설계된 환기형 구조를 나타냅니다. 옵션에는 금속 하드 씰 또는 금속 + 불소고무 복합 씰이 포함되어 있어 안전한 작동을 유지하면서 먼지나 열팽창으로 인한 막힘을 줄여줍니다.

작동 옵션

더 작은 크기: 단순성과 손쉬운 유지 관리를 위한 수동 작동

중형 및 대형 크기: 더 높은 토크, 더 쉬운 작동, 오버헤드 또는 중앙 집중식 제어에 대한 적합성을 위한 웜 기어 액추에이터

주요 특징

강력한 재료 적응성

스테인레스 스틸 구조는 우수한 내식성과 내산화성을 제공하여 황 함유 배가스, 산성 가스 및 고습 환경에 적합합니다.

낮은 흐름 저항

중앙선 디자인과 얇은 디스크는 공기 흐름 방해를 최소화하여 시스템 저항과 에너지 소비를 줄입니다.

통제 가능한 유지관리 비용

더 적은 구성 요소와 간단한 밀봉 구조로 일상적인 검사 및 유지 관리가 최소화되어 지속적으로 작동하는 환기 시스템에 이상적입니다.

넓은 작동 범위

온도 범위: -30℃~400℃압력 범위: PN0.1~PN1.0MPa 대부분의 산업용 환기 및 연도 가스 응용 분야에 적합합니다.

성숙한 스테인레스 스틸 환기 버터플라이 밸브로서 설계는 시스템 안정성과 장기적인 신뢰성을 우선시합니다.

응용

D341W 스테인레스 스틸 환기 버터 플라이 밸브는 다음 분야에서 널리 사용됩니다.

야금: 용광로, 소결, 집진 및 배가스 처리 시스템

전력 산업: 보일러 공기 및 배가스 시스템, 탈황 및 탈질 덕트

화학 산업: 부식성 가스가 포함된 공정 배기 시스템

건축 자재 및 시멘트: 가마 꼬리 먼지 수집, 열기 재순환 시스템

환경 공학: 산업 폐가스 처리 및 배출 시스템

이러한 응용 분야에서 스테인레스 스틸 환기 버터플라이 밸브는 주로 고압 밀봉 제어보다는 격리, 조절 및 흐름 전환에 사용됩니다.

기술적인 매개변수

선택 및 사용 권장 사항

주요 선택 고려 사항은 다음과 같습니다.

중간 조성 및 부식성

설계 압력 및 작동 온도

파이프 크기 및 설치 공간

먼지가 많거나 온도가 높거나 연속 작동하는 경우

먼지가 많은 환경에서는 천공된 스테인리스 스틸 디스크를 권장합니다. 고온 배기가스 시스템의 경우 안정성을 높이기 위해 금속 하드 씰이 선호됩니다.

결론

스테인레스 스틸 D341W 환기 버터 플라이 밸브는 안정적인 구조, 안정적인 재료 및 강력한 적응성이 특징입니다. 표준화된 스테인레스 스틸 환기 버터플라이 밸브인 이 밸브는 산업용 환기 및 배기 가스 시스템의 장기적인 안전 및 유지 관리 요구 사항을 충족하도록 설계되어 엔지니어링 프로젝트 및 장비 통합을 위한 실용적인 선택입니다.
