스테인레스 스틸 스프로킷 웨이퍼 나이프 게이트 밸브

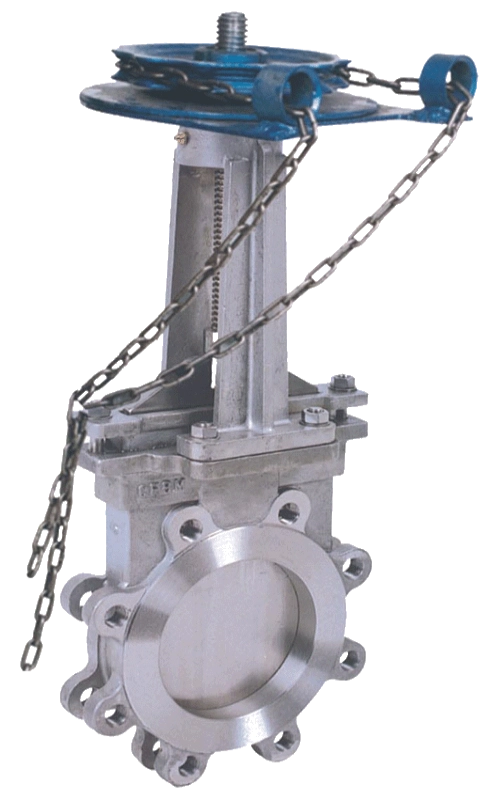

PZL73H 스테인레스 스틸 스프로킷 웨이퍼 나이프 게이트 밸브는 불순물이 포함된 매체의 운반을 위해 특별히 설계된 차단 밸브입니다. 날카로운 칼 모양의 게이트가 있는 스프로킷 구동 디자인이 특징입니다. 스프로킷을 회전시켜 밸브 스템을 올리거나 내리면 닫힐 때 매체의 고체 입자와 섬유질 불순물을 효율적으로 차단하여 파이프라인 막힘을 근본적으로 방지할 수 있습니다.

이 밸브는 내부식성이 뛰어난 304/316 스테인리스강으로 전체 제작되었으며, 고점도 및 불순물 함유 매체와 관련된 저압~중압 및 부식성 작업 조건에 적합합니다. 구조가 콤팩트하고 무게가 가벼우며 작업 시간이 절약되므로 좁은 설치 공간과 높은 수동 작동 토크가 필요한 시나리오에 특히 이상적입니다.

이는 폐수 처리, 광산 광미, 제지 펄프, 건축 ​​자재 분말 등과 같은 산업의 중대형 파이프라인에 널리 사용됩니다. 안정적인 성능을 갖춘 PZL73H 스테인레스 스틸 스프로킷 웨이퍼 나이프 게이트 밸브는 다양한 산업 분야에서 불순물 함유 미디어 파이프라인에 선호되는 차단 장비가 되었습니다.

핵심 기술 매개변수

핵심 속성

● 구조 유형: 칼 모양의 게이트 디스크, 외부 나사 및 요크, 짧은 면간 설계, 설치 공간 절약 및 좁은 작업 조건에 적합합니다.

● 연결 유형: 웨이퍼 연결은 웨이퍼 밸브 설치에 대한 GB/T 12221 표준을 엄격히 준수하며, 추가 공간 없이 설치가 쉽고 파이프라인 건설 비용이 절감됩니다.

● 씰링 유형: 금속 하드 씰, 게이트 디스크 및 시트의 씰링 표면에 경질 합금 오버레이, 안정적인 씰링 성능, 단단한 입자가 있는 매체의 침식 방지, 수명 연장.

● 작동 유형: 스프로킷 구동, 체인 전달에 의한 토크 증폭, 노동력 절약형 수동 작동으로 대구경 밸브의 수동 작동 어려움을 해결합니다.

● 본체 재질: 스테인레스 스틸(304/316), 내식성이 우수하고 부식 수준이 다양한 매체에 적합하며 부식성이 높은 조건에서 장기간 사용하기에 적합합니다.

● 흐름 채널 기능: 전체 보어 직선 채널, 조절 저항 없음, 부드러운 매체 흐름, 강력한 막힘 방지 기능, 밸브 작동에 영향을 미치는 불순물 축적 방지.

모델 해석

모델 PZL73H의 각 문자와 숫자는 명확한 의미를 갖고 있어 구매자가 사양을 신속하게 식별하고 요구 사항을 정확하게 일치시키는 데 도움이 됩니다.

● P: 슬래그 배출 / 칼 모양 구조, 칼 게이트 밸브로 명확하게 표시되어 있으며 불순물 함유 매체용으로 특별히 설계되었습니다.

● Z: 게이트 밸브는 메인 밸브 범주를 정의합니다.

● L: 스프로킷 구동(Sprocket Drive)은 작동 모드를 나타내며 노동 절약 이점을 강조합니다.

● 7: 웨이퍼 연결, 일반 웨이퍼 설치를 위한 설치 연결 유형을 정의합니다.

● 3: 외부 Screw & Yoke, 설치 후 유지 관리가 편리하도록 구조 유형을 표시합니다.

● H: 경질 합금으로 오버레이된 시트 페이스는 밀봉 표면 공정을 보여 밀봉 신뢰성을 강조합니다.

구성요소 재료

스테인레스 스틸 스프로킷 웨이퍼 나이프 게이트 밸브의 핵심 구성 요소는 내식성, 내마모성 및 서비스 수명을 위해 엄격하게 선택됩니다.

● 밸브 본체/밸브 플레이트 프레임: 304/316 스테인레스 스틸, 고강도 및 내식성, 중간 부식성에 따라 선택 사항입니다.

● 나이프 게이트 디스크: 스테인레스 스틸 기판 + Stellite 오버레이, 모서리 경도 ≥ HRC 55, 고형 불순물을 효율적으로 절단하는 높은 선명도, 내마모성 및 내식성.

● 밸브 시트: 특히 경질 입자 매체용 경질 합금 오버레이가 있는 스테인리스 스틸, 내마모성 밀봉 표면으로 장기간 안정적인 밀봉을 보장합니다.

● 밸브 스템: 304 스테인리스 스틸, 크롬 도금 표면, 향상된 마모 및 내식성, 장기간 사용 시 녹 및 걸림을 방지합니다.

● 글랜드 패킹: 유연한 흑연 패킹, 고온 및 내부식성, 우수한 밀봉으로 누출을 방지합니다.

● 체인 휠/체인 : 스테인레스 스틸로 부식성 환경에서 장기간 사용에 적합하며 녹슬거나 손상되기 쉽지 않아 안정적인 전달을 보장합니다.

설계 및 제조 표준

전체 생산은 엄격한 품질 관리를 통해 국가 및 산업 표준을 준수합니다.

● 나이프 게이트 밸브의 일반 설계: JB/T 8528, CJ/T 282

● 웨이퍼 연결 치수: GB/T 12221

● 스프로킷 전달 부품: GB/T 1243

● 압력 온도 등급: GB/T 12224

● 밸브 테스트 및 검사: GB/T 13927, JB/T 9092

● 스테인레스 스틸 재질: ASTM A182

선택 및 설치 및 유지보수 포인트

선택 포인트

● 부식성이 높은 매체(산-알칼리 슬러리)의 경우 316 스테인리스강이 선호됩니다. 304 스테인레스 스틸은 일반 입자 함유 매체에 사용되어 안정성을 보장하면서 비용을 절감할 수 있습니다.

● 대구경 밸브(DN ≥ 500)의 경우 수동 조작 노력을 더욱 줄이기 위해 1:10 고비율 스프로킷을 권장합니다.

설치 포인트

● 파이프라인 플랜지와 동축을 유지하고 볼트를 대칭으로 균일하게 조여 본체 변형 및 누출을 방지합니다.

● 원활한 움직임을 위해 스프로킷 작동측에 충분한 회전 공간을 확보하십시오.

● 설치 전에 파이프라인의 불순물과 용접 슬래그를 청소합니다. 더 나은 보호를 위해 필터 업스트림 및 다운스트림을 설치하십시오.

유지보수 포인트

● 녹과 걸림을 방지하기 위해 스프로킷과 체인에 정기적으로 윤활유를 바르십시오.

● 디스크와 시트 사이에 축적된 슬래그를 청소하기 위해 불순물이 포함된 조건에서 밸브를 주기적으로 열고 닫아 씰링과 작동 유연성을 유지합니다.

제품 장점

PZL73H 스테인리스강 스프로킷 웨이퍼 나이프 게이트 밸브는 전체 스테인리스강 구조, ​​고효율 나이프 게이트 및 노동 절약형 스프로킷 드라이브를 특징으로 하며 불순물 함유 및 부식성이 높은 응용 분야에 완벽하게 어울립니다. 컴팩트하고 설치 및 유지 관리가 쉬우며 파이프라인 막힘, 어려운 작동 및 씰 누출과 같은 업계의 문제점을 효과적으로 해결합니다. 이 제품은 산업 전반에 걸쳐 중대형 파이프라인에 널리 사용되며 불순물이 포함된 미디어 시스템을 위한 안정적인 차단 솔루션 역할을 합니다.
