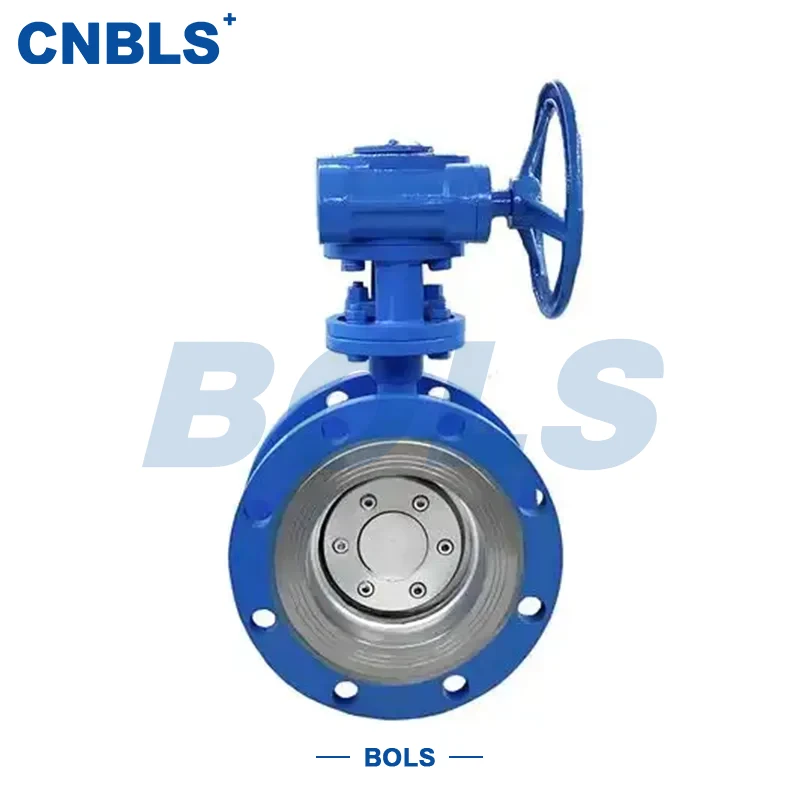

웜기어 구동 플랜지형 금속 하드 씰 버터플라이 밸브

스테인레스 스틸 D343H 웜 기어 작동식 플랜지형 금속 하드 씰 버터플라이 밸브는 고온, 고압 및 복잡한 매체 조건을 위해 개발된 산업용 등급 버터플라이 밸브입니다. 삼중 오프셋 설계, 플랜지 연결 및 웜 기어 액추에이터를 특징으로 하는 이 제품은 낮은 작동 토크와 안정적인 스로틀 성능을 유지하면서 안정적인 밀봉을 달성합니다.

웜기어 구동 플랜지형 금속 하드 씰 버터플라이 밸브로서 압력을 포함하는 부품은 주로 스테인레스 스틸로 만들어지며 금속 하드 씰 구조와 결합됩니다. 이는 장기간의 고온 작동, 입자 침식, 잦은 사이클링에도 안정적인 밀봉 성능과 구조적 강도를 보장하므로 안전성과 내구성이 요구되는 산업 시스템에 적합합니다.

구조 설계 및 작동 원리

트리플 오프셋 디자인

밸브에는 축방향, 반경방향 및 각도 오프셋이 통합되어 있어 작동 중에 디스크가 시트에서 빠르게 분리될 수 있습니다. 이는 금속 밀봉 표면 사이의 미끄럼 마찰을 방지하여 마모를 크게 줄이고 서비스 수명을 연장합니다. 최종 폐쇄 단계에서 편심 형상은 안정적인 밀봉을 위해 신뢰할 수 있는 금속 간 압축을 생성합니다.

웜 기어 작동

웜 기어 드라이브는 큰 감속비를 제공하여 수동 작동 토크를 크게 낮추며 특히 대구경 및 고압 차동 응용 분야에 적합합니다. 또한 자체 잠금 기능을 제공하여 시스템 압력 변동 시 밸브 위치 역전을 방지하고 작동 안전성을 향상시킵니다. 유량 제어 응용 분야의 경우 웜 기어를 사용하면 부드럽고 정밀한 각도 조정이 가능합니다.

플랜지 연결

밸브의 양쪽 끝은 GB/T 9113 또는 ANSI B16.5를 준수하는 플랜지 연결을 특징으로 합니다. 이는 높은 연결 강도, 안정적인 밀봉, 손쉬운 설치, 제거 및 유지 관리를 보장하므로 고정 배관 시스템에서 장기간 작동하는 데 이상적입니다.

주요 제품 특징

올스테인레스강 내압구조로 내식성 및 고온강도 우수

고온, 고압 및 입자 함유 매체에 적합한 금속 하드 씰 디자인

웜 기어 드라이브는 원활한 작동을 보장하며 대구경 및 고토크 응용 분야에 이상적입니다.

삼중 오프셋 구조로 마모 감소 및 씰 수명 연장

표준화된 플랜지 연결로 강력한 시스템 호환성 제공

이 웜 기어 구동 플랜지형 금속 하드 씰 버터플라이 밸브는 신뢰성, 유지 관리성 및 장기 운영 비용 측면에서 분명한 이점을 보여줍니다.

일반적인 응용 분야

이러한 까다로운 환경에서 웜 기어 구동 플랜지형 금속 하드 씰 버터플라이 밸브는 장기적으로 안정적인 성능을 제공하고 계획되지 않은 가동 중지 시간을 줄이는 데 도움이 됩니다.

핵심 기술 매개변수(요약)

선택 및 사용 권장 사항

선택하는 동안 매체 특성, 시스템 압력, 작동 온도 및 주기 빈도와 같은 요소를 주의 깊게 평가해야 합니다. 연마성 또는 입자가 포함된 매체의 경우 Stellite 용접 씰 쌍을 권장합니다. 부식성이 높은 환경의 경우 316L 또는 이중 스테인리스강 재질이 선호됩니다.

적절한 선택과 표준화된 유지 관리는 웜 기어 구동 플랜지형 금속 하드 씰 버터플라이 밸브의 작동 안정성과 서비스 수명을 크게 향상시킵니다.

결론

스테인레스 스틸 D343H 웜 기어 작동 플랜지형 금속 하드 씰 버터플라이 밸브는 성숙한 구조 설계, 안정적인 재료 구성 및 안정적인 작동을 기반으로 제작되었습니다. 안전성, 내구성 및 적응성의 포괄적인 성능으로 인해 고온 및 고압 버터플라이 밸브 응용 분야에 일반적으로 사용되는 솔루션입니다.
