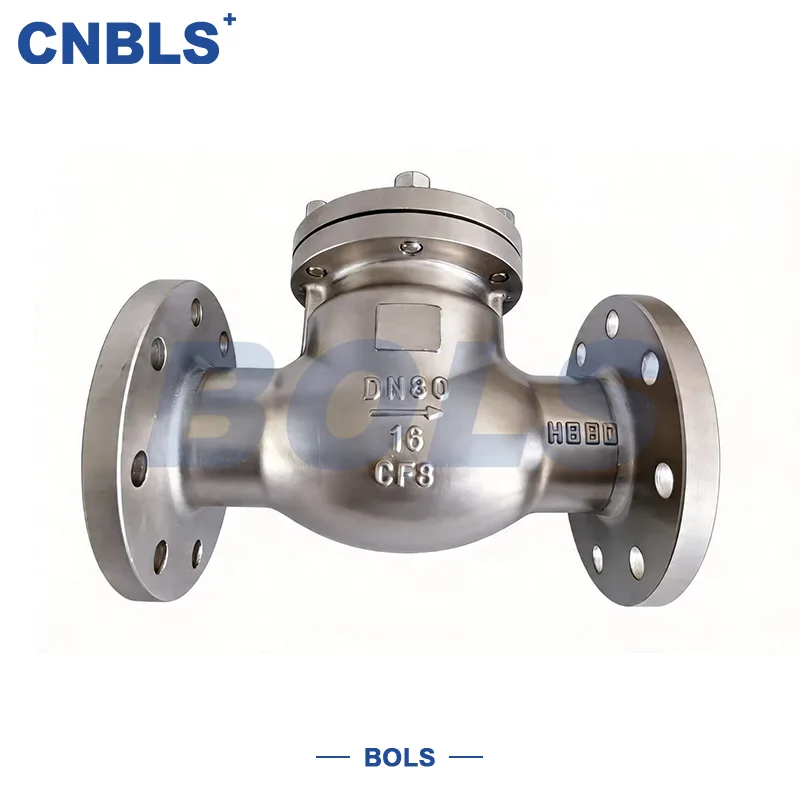

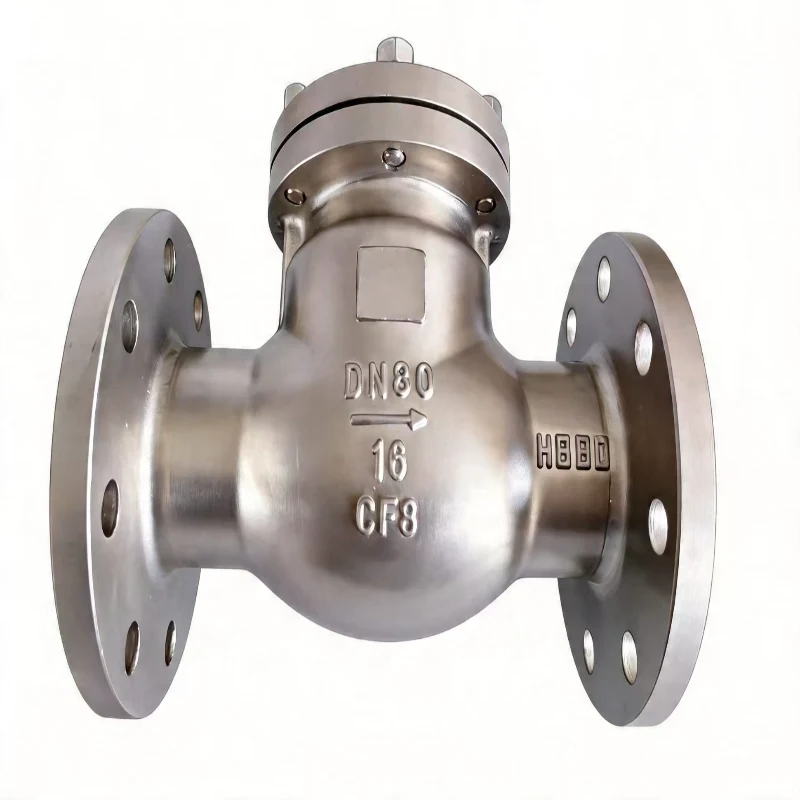

GB 스윙 체크 밸브

Bolaisi는 전 세계 다양한 산업 및 민간 유체 시스템 전반에 걸쳐 안정적인 장기 작동을 지원하는 내구성 있고 신뢰할 수 있는 파이프라인 안전 제품을 전문적으로 생산하는 숙련된 산업용 밸브 제조업체입니다. 당사의 GB 스윙 체크 밸브는 고품질 스테인레스 스틸, 플랜지 연결 및 자동 자체 작동 설계를 채택하여 매체 역류를 효과적으로 중지합니다. 신뢰할 수 있는 공급업체로서 당사는 물, 오일, 증기 및 일반 유체와 호환되는 전체 DN15-DN600 모델을 제공하여 다양한 산업 파이프라인 보호 요구 사항을 충족합니다.

문의 보내기

제품 설명

체크 밸브 또는 단방향 밸브라고도 알려진 GB 스윙 체크 밸브는 수동 조작이나 외부 전원이 필요 없이 중간 압력으로 완전히 열리고 닫히는 전자동 파이프라인 보호 밸브입니다.

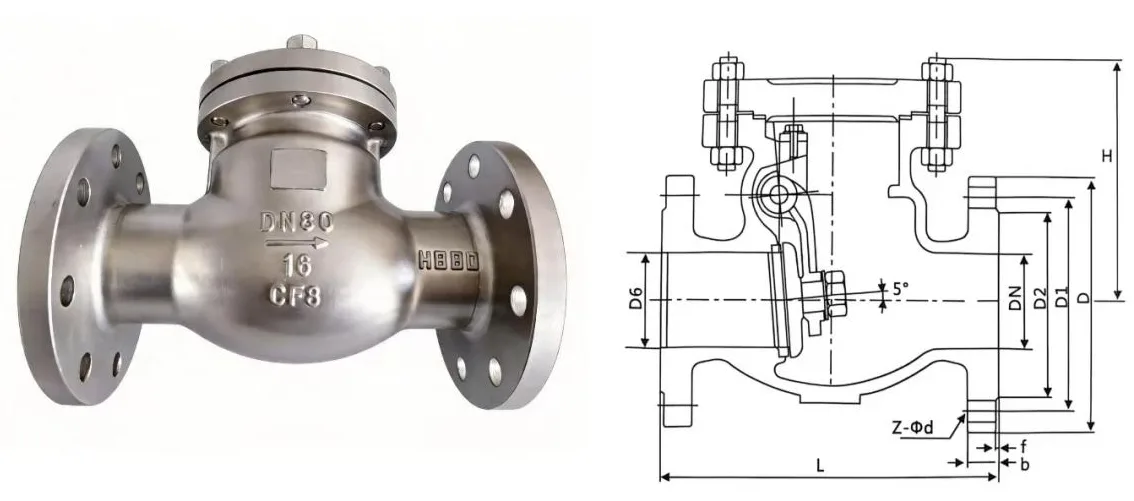

통합형 로커 스윙 구조를 채택하여 디스크, 핀 샤프트, 로커 암을 포함한 주요 개폐 구성 요소가 모두 노출된 전달 부품 없이 밸브 본체 내부에 둘러싸여 있어 외부 누출을 효과적으로 줄이고 우수한 밀봉 성능을 제공합니다. 직선 흐름 채널 설계로 흐름 저항과 압력 손실이 낮아 대유량 파이프라인 조건에 이상적입니다. 내마모성, 내식성, 내식성을 크게 향상시키고 서비스 수명을 연장하기 위해 시트 밀봉 표면에 경질 합금 표면 처리를 선택적으로 적용할 수 있습니다. 국가 표준을 완벽하게 준수하여 제조된 이 제품은 파이프라인 시스템을 위한 표준 단방향 보호 액세서리입니다.

제품 핵심 매개변수

Bolaisi가 개발한 이 GB 스윙 체크 밸브 시리즈는 H44W/Y-16P/25P/40P의 전체 모델을 포괄합니다. 간편한 설치를 위해 플랜지 연결부가 있는 고품질 스테인리스 스틸로 제작된 이 밸브는 산업 및 토목 파이프라인 시스템의 핵심 역류 방지 밸브 역할을 합니다. 안정적이고 신뢰할 수 있는 작동으로 다양한 작업 조건에서 유체 이송에 적합합니다.

매개변수 항목	상세사양
상표	볼라이시
제품 모델	H44W/Y-16P, H44W/Y-25P, H44W/Y-40P
제품명	GB 스윙 체크 밸브
주요재료	스테인레스 스틸
연결 유형	플랜지 연결
적용 가능한 미디어	물, 기름, 증기 및 기타 기존 유체 매체
작동 압력	정상 압력 조건
운전 모드	자동 자체 작동(외부 전원 불필요)
흐름 방향	단방향 흐름
핵심 기능	매체 역류 방지, 단방향 파이프라인 차단 제어, 전단 펌프 장치 및 정밀 장비 보호
구조	단일 플랩 스윙 유형
공칭 직경	DN15~DN600
최대. 작동 온도	200℃ 이하 / 250℃ 이하 (모델에 따라 상이)

핵심 애플리케이션 시나리오 및 주요 용도

강력한 범용 적응성을 갖춘 GB 스윙 체크 밸브는 산업 전반의 유체 파이프라인 시스템에 널리 적용됩니다.

도시 및 건물 급수 및 배수

도시 급수 및 배수 네트워크, 2차 급수 및 하수 배출 시스템 구축에 사용됩니다. 단수 또는 펌프 정지 중에 매체 역류를 방지하여 수질 오염 및 파이프 네트워크 압력 불균형을 방지합니다.

석유화학산업

원유, 정제유 및 화학 매체 운반 파이프라인에 적합합니다. 펌프 역회전과 역류로 인한 원료 교차 오염을 막아 안전하고 안정적인 생산 공정을 보장합니다.

전력 및 열전 산업

발전소 보일러 증기-물 시스템, 순환 냉각수 시스템 및 열병합 전력 파이프 네트워크에 적용됩니다. 증기와 응축수의 역류를 방지하여 증기터빈, 워터펌프 등 핵심기기를 보호합니다.

HVAC 및 화재 예방 시스템

중앙 에어컨 물 순환, 난방 파이프 네트워크, 소방 스프링클러 및 소화전 시스템과 일치합니다. 매체 역류로 인한 시스템 압력 장애를 제거하고 화재 비상 작동의 신뢰성을 보장합니다.

야금 산업

야금 생산 라인의 순환수 시스템 및 공정 유체 파이프라인에 널리 사용됩니다. 역유체의 충격을 견디고 펌프와 밸브를 보호하여 고온과 불순물이 있는 복잡한 작업 조건에 적응합니다.

작동 원리

Bolaisi 스테인레스 스틸 GB 스윙 체크 밸브는 외부 전원이나 수동 개입 없이 중간 압력 차와 디스크 자중에 의존하여 완전 자동 개폐를 실현하며 민감한 반응과 안정적인 보호 기능을 제공합니다.

전방 개방 및 전도

입구 압력이 출구 압력보다 높을 때 유체의 전진 추력이 디스크 자중과 역압 차를 극복하고 디스크를 밀어서 열립니다. 디스크는 고정된 내부 핀 샤프트 주위로 회전하고 들어 올려 파이프라인의 차단을 완전히 해제하여 안정적인 전방 유체 전달을 제공합니다.

자동역폐쇄(역류방지)

전면 워터 펌프가 정지하거나 유체 흐름이 차단되거나 출구 압력이 입구 압력을 초과하는 경우 역압 차와 디스크 자체 중량의 결합된 힘으로 디스크가 신속하게 재설정되고 밸브 시트에 단단히 고정되어 완전한 차단이 이루어집니다. 유체 역류를 철저하게 차단하고 역류로 인한 장비 손상, 공정 장애 및 잠재적인 안전 위험을 자동으로 방지합니다.
