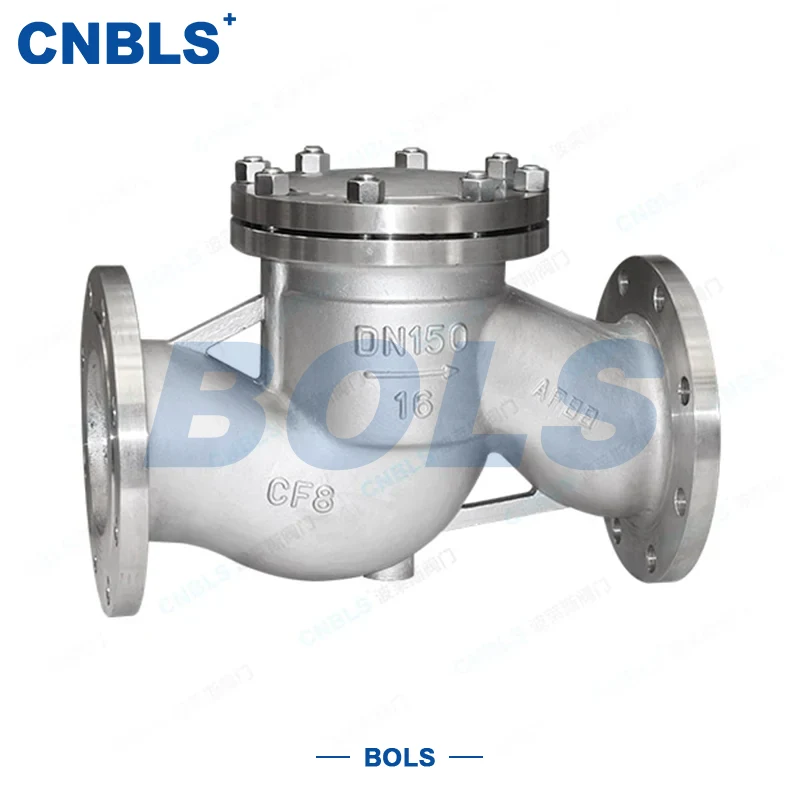

스테인레스 스틸 리프트 체크 밸브

스테인레스 스틸 리프트 체크 밸브(H41H 시리즈)는 GB/T 12235에 따라 전문적으로 설계된 자동 리프트형 체크 밸브입니다. 본체는 304/316/316L 스테인레스 스틸로 만들어졌으며, 디스크와 시트 모두 텅스텐 카바이드로 덮인 금속 하드 씰 구조입니다. 역류를 방지하고 파이프라인과 장비를 보호하도록 특별히 설계되었습니다.

밸브는 중간 압력을 사용하여 자동으로 열리고 닫힙니다.

● 정방향 흐름으로 디스크가 들어올려져 원활한 통과가 가능합니다.

● 역류는 중력과 역압에 의해 디스크를 빠르게 밀어 닫아 누출이 전혀 없는 긴밀한 밀봉을 형성합니다.

직선 흐름 통로와 수직 가이드 메커니즘을 갖춘 이 밸브는 안정적인 작동, 빠른 응답 및 낮은 흐름 저항을 특징으로 합니다. 부식, 고온, 입자 함유 매체 등 가혹한 조건에서 장기간 작동하는 데 적합합니다.

이 밸브는 석유 화학, 도시 상하수도, 전력, 식품 및 제약, 야금 및 기타 산업, 특히 부식성 매체가 있는 저압 및 고압 파이프라인에 널리 사용됩니다.

핵심 기술 매개변수

구조 및 재료 구성

전체 스테인레스 스틸 리프트 체크 밸브 시리즈는 부식 방지 스테인레스 스틸 본체와 강화된 키 밀봉 표면을 갖추고 있어 전반적인 수명과 신뢰성이 크게 향상됩니다.

1. 주요 구성 요소 및 재료

● 본체/보닛: 304, 316, 316L 스테인리스 스틸(GB/T 1220)

● 디스크: 스테인리스 스틸 본체 + Stellite 하드 페이싱

● 시트: 스테인리스 스틸 베이스 + Stellite 하드 페이싱

● 가이드: 단조 스테인레스 스틸, 걸림 없이 부드럽게 리프팅

● 개스킷: 316L 나선형 개스킷(GB/T 4622.1)

● 볼트/너트: 부식 매칭을 위한 304/316 스테인리스 스틸

2. 구조적 특징

● 수직 리프트 가이드, 편향 없는 안정적인 디스크 이동

● 직선형 유로, 낮은 압력 손실

● 금속 하드 씰: 고온, 침식 및 내마모성

● 플랜지 연결 방식으로 설치 및 유지보수가 용이함

● 완전 자동 작동, 전기/공압 작동 불필요

설계 및 제조 표준

스테인레스 스틸 리프트 체크 밸브는 설계, 제조부터 검사까지 전 과정에 걸쳐 국가 표준을 준수하여 호환성과 안전성을 보장합니다.

● 밸브 구조: GB/T 12235(리프트 체크 밸브)

● 압력 및 온도 등급: GB/T 12224

● 대면: GB/T 12221

● 플랜지: GB/T 9113(RF)

● 재질: GB/T 1220, GB/T 13401

● 하드페이싱: GB/T 17491

● 압력 및 밀봉 테스트: GB/T 13927

● NDT: JB/T 6439

● 설치: GB 50235

핵심 장점

강한 내식성

전체 스테인리스 스틸 본체로 염소처리된 물, 약산/알칼리, 해수 및 화학 매체에서 오랫동안 사용할 수 있습니다.

안정적인 밀봉 및 긴 서비스 수명

Stellite 합금으로 코팅된 디스크 및 시트는 내마모성 및 고온 저항성이 뛰어나 누출 및 교체 빈도를 크게 줄입니다.

민감한 작용 및 탁월한 역류 방지

수직 리프트 구조는 신속하게 닫혀 펌프, 압축기, 열교환기를 워터 해머 및 역류 손상으로부터 효과적으로 보호합니다.

낮은 흐름 저항 및 에너지 절약

직선형 설계로 원활한 흐름이 보장되어 연속적인 산업용 파이프라인에 이상적입니다.

GB 표준 및 상호 교환 가능

치수, 플랜지 및 압력 등급은 국가 표준을 준수하며 동일한 사양 밸브를 직접 교체합니다.

선택 가이드

1. 압력 및 모델별 선택

● PN16 : 상압급수, 순환수

● PN25 : 일반 산업용유, 화학매체

● PN40/63: 중고압, 고온, 강한 충격

접미사 의미:

● P: 304 스테인레스 스틸

● R: 316 스테인레스 스틸

2. 부식에 의한 선택

● 깨끗한 물, 공기, 약한 부식 → 304(P)

● 염화물, 약산/알칼리 → 316(R)

● 강한 부식, 고염, 고온 → 316L

3. 온도별 선택

● 상온: 전체 스테인리스강

● 고온 ≤550°C: Stellite 하드 씰

● 저온 ≥-40°C: 저온 스테인리스 스틸

4. 중요 설치 참고 사항

● 수평 설치 전용

● 흐름 화살표는 중간 방향과 일치해야 합니다.

● 수직으로 설치하지 마세요.

설치, 운영 및 유지보수

1. 설치

● 설치 전 모델, 압력, 사이즈, 재질 등을 확인하세요.

● 디스크에 이물질이 끼지 않도록 파이프라인을 청소하세요.

● 플랜지 볼트를 십자형으로 조입니다. 나선형 상처 개스킷을 사용하십시오

● 설치 후 수압시험 실시

2. 정기점검

● 플랜지와 보닛에 누출이 있는지 확인하세요.

● 비정상적인 소음이나 진동이 있는지 관찰하세요.

● 고온/부식성 서비스에 대한 검사 빈도를 높입니다.

3. 유지관리

● 정지 중 캐비티 및 가이드 청소

● 디스크와 시트의 마모 여부를 검사합니다. 필요한 경우 다시 오버레이

● 오랜 가동 중단 후 다시 시작하기 전에 디스크 리프팅 유연성을 확인하세요.

4. 문제 해결

● 누출: 씰링 표면, 개스킷, 볼트 토크를 확인하십시오.

● 디스크 끼임: 분해, 청소, 가이드 정렬

● 밀봉 불량: 밀봉 표면 수리, 디스크 반환 확인

응용 분야 및 산업

안정적인 구조와 강한 내식성을 갖춘 스테인레스 스틸 리프트 체크 밸브는 다음 용도에 적합합니다.

● 석유화학: 공정 파이프라인, 용제, 석유 운송

● 시립: 상수도, 하수, 염소처리 수처리

● 전력: 보조 시스템, 증기, 응축수 라인

● 식품 및 제약: 청정 배지, 위생적인 ​​파이프라인

● 야금 및 조선: 고온, 부식성, 고압 파이프라인
