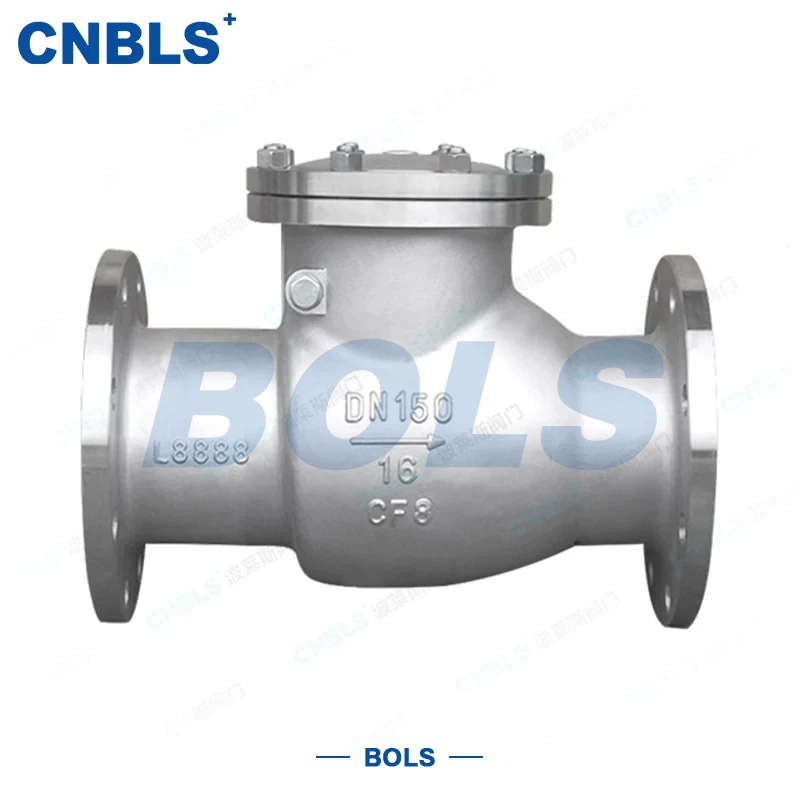

GB 스테인레스 스틸 스윙 플랜지 체크 밸브

GB 스테인레스 스틸 스윙 플랜지 체크 밸브는 중국 GB 국가 표준에 따라 설계된 자동 역류 방지 체크 밸브입니다. 본체는 304/316/316L 스테인레스 스틸로 만들어졌으며 밸브는 외부 전원 없이 매체의 압력에 의해 자동으로 열리고 닫힙니다.

정방향 흐름 동안 디스크는 힌지를 중심으로 회전하여 열리며 매체의 원활한 통과를 보장합니다. 역류의 경우 디스크가 자체 무게와 역압으로 빠르게 닫혀 역류를 단단히 차단하여 펌프, 압축기, 열교환기 및 전체 파이프라인 시스템을 충격과 손상으로부터 보호합니다.

스테인레스 스틸 소재는 뛰어난 내식성, 고온 저항 및 내식성을 제공하는 반면 플랜지 연결은 쉬운 설치, 견고한 연결 및 강력한 밀봉 성능을 보장합니다.

GB 스테인레스 스틸 스윙 플랜지 체크 밸브는 석유 화학, 도시 상하수도, 전력, 식품 및 제약 산업과 같이 부식 방지 및 밀봉에 대한 요구 사항이 높은 GB 표준 배관 시스템에 널리 사용됩니다.

핵심 제품 장점

GB 표준, 높은 보편성

치수, 플랜지, 압력 및 구조가 모두 GB 표준에 맞게 설계되어 설치 적응 문제 없이 동일한 사양의 국내 밸브를 직접 교체할 수 있습니다.

전체 스테인리스 스틸로 부식에 강하고 내구성이 뛰어납니다.

염소 처리된 물, 산-염기, 하수 및 화학 매체와 같은 다양한 부식성 환경에 적합하며 일반 탄소강 밸브보다 수명이 훨씬 깁니다.

유동 저항이 적고 안정적인 작동이 가능한 스윙 구조

디스크는 흔들리면서 열리며 원활한 흐름 통로, 낮은 압력 손실 및 민감한 개폐를 제공하여 수격 현상의 영향을 효과적으로 줄입니다.

이중 밀봉 옵션 사용 가능

고온 및 입자 함유 조건을 위한 금속 하드 씰; 깨끗하고 저온이며 누출이 없는 요구 사항을 충족하는 PTFE 소프트 씰입니다.

안정적인 플랜지 연결 및 손쉬운 유지 관리

다양한 산업용 파이프라인, 펌프 스테이션, 열교환 스테이션 및 수처리 시스템에 적합한 조립 및 분해가 쉽습니다.

핵심 기술 매개변수

설계 및 적용 표준

이 밸브 시리즈의 설계, 재료, 가공 및 공장 테스트는 강력한 보편성과 우수한 호환성을 특징으로 하는 GB 국가 표준 시스템을 엄격히 준수합니다.

● 스윙 체크 밸브: GB/T 12236

● 압력 온도 등급: GB/T 12224

● 대면 치수: GB/T 12221

● 플랜지 표준: GB/T 9113

● 재료 표준: GB/T 1220, GB/T 13401

● 씰 오버레이 용접: GB/T 17491

● 압력 및 밀봉 테스트: GB/T 13927

● 설치 사양 : GB 50235

구성요소 재료

GB 스테인레스 스틸 스윙 플랜지 체크 밸브는 강화된 밀봉 표면을 갖춘 전체 스테인레스 스틸 본체를 특징으로 하여 일관된 전체 내식성과 강도를 제공합니다.

● 본체/보닛: 304/316/316L 스테인레스 스틸

● 디스크: 스테인리스 스틸 본체 + Stellite 경질 합금 오버레이 또는 PTFE 연질 씰 링

● 시트: 스테인레스 스틸 베이스 + 경질 합금 오버레이 레이어

● 힌지 메커니즘: 단조 스테인레스 스틸; 17-4PH 또는 2Cr13으로 제작된 샤프트

● 플랜지 씰: 316L 나선형 개스킷

● 볼트/너트: 304/316 스테인리스 스틸, 본체와 일관된 내식성

선택 가이드

1. 압력등급에 따른 선택

● PN10/PN16: 상수도, 배수, 순환수

● PN25/PN40: 일반산업, 석유제품, 화학공학

● PN63/PN100: 중고압, 고온, 충격 조건

2. 직경에 따른 디스크 구조에 따른 선택

● DN15~DN50: 싱글 디스크 스윙형, 구조가 간단함

● DN65 이상 : 더블/다중 디스크형으로 워터햄머 및 진동 감소

3. 매체 및 온도에 따른 Sealing Type별 선택

● 200℃ 이상, 입자, 높은 마모성 → 금속 하드씰

● 200℃ 이하, 깨끗한 매체, 누출 제로 필요 → PTFE 소프트 씰

4. 부식성에 따른 재질별 선정

● 약한 부식(물, 공기) → 304

● 중부식성(염소함유, 약산) → 316

● 강한 부식, 초저온 → 316L

5. 플랜지 면 매칭

파이프라인 플랜지 유형을 확인하세요. RF 돌출면/FM 수-암면/RJ 링 조인트 면으로 일관성을 보장합니다.

설치 및 유지관리v

설치 요구 사항

● 설치 전 압력, 직경, 재질, 플랜지 면이 파이프라인과 일치하는지 확인하세요.

● 화살표 방향으로 설치하세요.

● 수평 설치가 선호됩니다. 디스크 측면에 여유 공간 확보

● 플랜지 볼트를 대각선으로 균일하게 조이십시오.

정기 유지 관리

● 플랜지와 보닛 씰의 누출 여부를 정기적으로 검사하십시오.

● 힌지 걸림을 방지하기 위해 밸브 공간의 불순물을 청소하십시오.

● 힌지 샤프트에 고온 그리스를 도포합니다.

● 마모된 밀봉 표면은 오버레이 용접으로 수리하여 운영 비용을 절감할 수 있습니다.

문제 해결

● 제대로 닫히지 않음: 디스크, 힌지, 실링 표면에 이물질이나 손상이 있는지 확인하십시오.

● 외부누설 : 볼트체결 또는 가스켓 교환

● 고착 동작: 분해하여 내부 불순물을 청소하고 힌지 메커니즘을 수정합니다.

응용분야

GB 표준 보편성, 안정적인 내식성 및 안정적인 밀봉 기능을 갖춘 GB 스테인레스 스틸 스윙 플랜지 체크 밸브는 다음 분야에서 널리 사용됩니다.

● 석유화학 산업 및 공정 파이프라인

● 상수도 및 배수, 염소처리 수처리

● 발전소 및 발전소 보조 시스템

● 식품, 제약 및 청정 유체 시스템

● 야금, 조선, 해수 및 기타 부식성 중간 파이프라인
