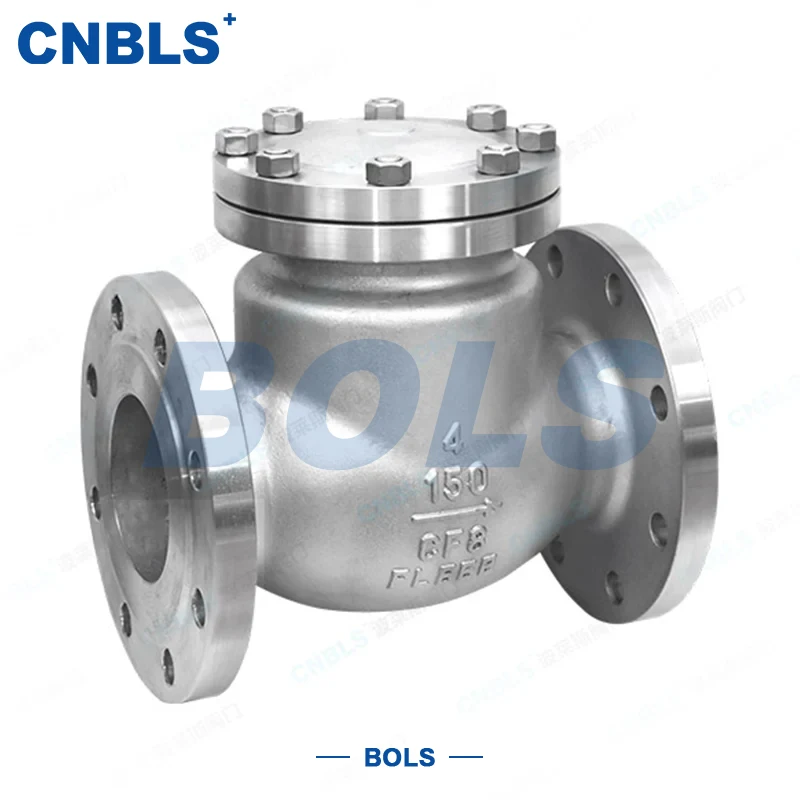

ANSI 스테인레스 스틸 스윙 플랜지 체크 밸브

ANSI 스테인레스 스틸 스윙 플랜지 체크 밸브는 ANSI/ASME 표준에 따라 엄격하게 설계 및 제조된 자동 차단 밸브입니다. 스테인레스 스틸의 내식성과 스윙형 구조의 장점을 결합한 이 밸브는 주로 스테인레스 스틸 바디, 보닛, 스윙 디스크, 힌지 메커니즘 및 플랜지 끝으로 구성됩니다.

작동 원리는 간단하고 신뢰할 수 있습니다. 순방향 흐름 중에 중간 압력이 힌지 주위의 디스크를 회전시켜 열리므로 원활한 흐름이 보장됩니다. 역류의 경우 디스크가 자체 무게와 역압에 의해 자동으로 닫혀 역류를 단단히 방지하고 배관 시스템과 다운스트림 장비를 보호합니다.

견고하고 유지 관리가 쉬운 플랜지 연결과 뛰어난 내식성을 특징으로 하는 이 밸브는 석유화학, 천연가스, 식품 및 제약, 수처리 및 발전소 산업의 ANSI 배관 시스템에 널리 사용됩니다. 특히 자동 역류 방지, 높은 밀봉 및 내식성을 요구하는 중저압~중고압 응용 분야에 이상적입니다. 규정 준수와 실용성을 갖춘 ANSI 스테인레스 스틸 스윙 플랜지 체크 밸브는 ANSI 배관 시스템에서 단방향 흐름을 보장하는 핵심 구성 요소가 되었습니다.

핵심 기술 매개변수

핵심 제품 장점

ANSI 표준 준수, 강력한 적응성

ANSI/ASME, API 및 기타 미국 표준에 따라 엄격하게 설계 및 제조되었습니다. 별도의 수정 없이 다양한 ANSI 배관 시스템에 직접 적용할 수 있어 조달 및 설치 비용이 절감됩니다. ANSI 스테인레스 스틸 스윙 플랜지 체크 밸브는 ANSI 파이프라인의 역류 방지를 위한 핵심 구성 요소입니다.

전체 스테인리스 스틸로 부식에 강하고 내구성이 뛰어납니다.

우수한 내식성, 고온 및 내마모성을 갖춘 F304/CF8, F316/CF8M과 같은 ANSI 스테인레스 스틸을 채택합니다. 신맛, 염소화 및 기타 부식성 매체에서 안정적인 장기 작동을 보장하여 교체 빈도와 유지 관리 비용을 줄입니다.

스윙 구조, 높은 흐름 효율

싱글/더블/멀티 디스크 디자인은 다양한 직경에 적합합니다. 원활한 흐름 통로, 낮은 저항 및 민감한 작동. 0.5초의 빠른 닫힘 반응으로 역류를 신속하게 차단하여 수격 현상으로부터 다운스트림 펌프, 압축기 및 장비를 효과적으로 보호합니다.

안정적인 밀봉, 넓은 적용 범위

고온, 입자 함유 및 마모가 심한 조건을 위한 하드 씰; 중저온 및 깨끗한 매체를 위한 부드러운 씰. 견고한 플랜지 연결은 눈에 보이는 누출이 없는 API 598 클래스 IV를 충족하며 저압에서 중압 조건에 적합합니다.

외부 드라이브 없음, 쉬운 작동

중간 압력 및 디스크 중력에 의해 자동으로 열리고 닫히며 추가 전력이 필요하지 않습니다. 구조가 간단하고 성능이 안정적이며 장비 투자 및 에너지 소비가 적습니다.

구성요소 재료 및 구조

(품질 강조, 안정적인 성능 보장)

핵심 부품 소재

(ANSI 규격, 품질 관리 가능)

● 본체/보닛: ASTM A182 F304/F316(단조), ASTM A351 CF8/CF8M(주조), 둘 다 다양한 부식 조건에 대한 ANSI 재질 표준을 충족합니다.

● 디스크: 본체와 동일한 재질 + Stellite 합금 오버레이(하드 씰의 경우 ASTM A417) 또는 스테인레스 스틸 + PTFE 소프트 씰 링(소프트 씰)으로 씰링과 내구성의 균형을 유지합니다.

● 힌지 메커니즘: 단조 316 스테인리스 스틸; 17 4PH 석출 경화 스테인리스강(ASTM A193 630)으로 제작된 힌지 샤프트는 내마모성과 걸림 방지 강도를 크게 향상시켰습니다.

● 씰: 고온용 인코넬 합금 링; 중저온 청정 매체용 PTFE/퍼플루오로에테르 고무; 플랜지 밀봉용 316L 나선형 개스킷(ANSI B16.20).

● 볼트/너트: ASTM A193 B8/B8M(스테인리스강 볼트), ASTM A194 8/8M(매칭 너트), ANSI 고압 체결 표준을 준수하며 일관된 내식성을 위해 본체 재질과 일치합니다.

구조적 특징

(ANSI 조건에 대한 과학적 설계)

직경에 따라 유연한 싱글/더블/멀티 디스크 옵션을 갖춘 스윙형 구조입니다. 다양한 설치 요구에 맞는 플랜지형 웨이퍼/단일 구조. 손쉬운 유지 관리를 위한 외부 힌지. 직선형 흐름 설계로 낮은 저항과 민감한 작동을 보장합니다. 과학적인 구조를 갖춘 ANSI 스테인레스 스틸 스윙 플랜지 체크 밸브는 다양한 ANSI 파이프라인 응용 분야에 실용성과 안정성을 제공합니다.

설계 및 제조 표준

선택 지침

ANSI 압력 등급과 정확하게 일치

저압용 Class150(PN20); 중간 압력용 Class300(PN50); 중간-고압용 클래스 600(PN100). 과압을 방지하려면 파이프라인 클래스를 엄격히 일치시키십시오. 안전한 작동을 위해서는 ANSI 스테인레스 스틸 스윙 플랜지 체크 밸브를 적절하게 선택해야 합니다.

직경에 따라 디스크 구조 선택

작은 직경(NPS 1/2"~2"): 단일 디스크 스윙 유형, 낮은 저항, 민감한 동작. 큰 직경(NPS 3" 이상): 이중/다중 디스크, 진동 및 수격 위험을 줄입니다.

작업 조건에 따라 씰링 유형을 선택하십시오.

고온(>200℃), 입자 또는 높은 마모 → 금속 하드 씰(Stellite 오버레이). 중저온(≤200℃), 깨끗한 매체 → 소프트 씰(PTFE/퍼플루오로에테르)로 누출이 거의 0에 가깝습니다.

재료를 중간 부식에 맞추세요

일반 비부식성 매체 → 304(F304/CF8).염화, 산성 또는 부식성 매체 → 316(F316/CF8M).심각한 부식 → 특수 스테인리스강으로 업그레이드하여 수명 연장.

ANSI 플랜지 사양과 일치

씰링 실패를 방지하려면 페이싱 유형(RF/RJ)과 재료 등급이 파이프라인 플랜지와 완전히 일치하는지 확인하세요.

운영 및 유지보수

(수명 연장, 안정적인 작동 보장)

설치 참고사항

● 설치 전: 클래스, 재질, 직경 및 플랜지 면이 ANSI 시스템과 일치하는지 확인하십시오. 본체, 디스크, 힌지에 손상이 없는지 확인하세요. 원활한 작동을 위해 디스크 움직임을 수동으로 테스트합니다.

● 전방 흐름이 디스크를 열 수 있도록 흐름 방향 화살표에 따라 설치하십시오. 역방향 설치는 엄격히 금지됩니다.

● 완전히 열리도록 디스크 측면에 충분한 여유 공간을 확보하고 파이프나 벽에 의해 막히지 않도록 하십시오.

정기 유지 관리

● 플랜지 및 보닛 씰을 정기적으로 검사하십시오. 누출이 발생한 경우 볼트를 다시 조이거나 개스킷을 교체하십시오.

● 주기적으로 분해하여 내부 잔해물을 청소하고, 힌지 샤프트에 고온 그리스를 도포하여 걸림을 방지하십시오.

● 고유량 또는 대형 응용 분야의 경우 수격 방지 장치를 하류에 설치하십시오. 충격을 줄이기 위해 업스트림 밸브를 천천히 닫습니다.

장기간 종료 후 다시 시작

다시 시작하기 전: 디스크 움직임을 수동으로 확인하고 내부가 막혔는지 또는 밀봉 손상이 있는지 검사하십시오. 매체를 천천히 열고 압력과 흐름을 점진적으로 높여 막힘이나 밀봉 실패를 방지하십시오.

응용 분야

ANSI 준수, 내식성, 안정적인 밀봉 및 민감한 작동을 갖춘 ANSI 스테인레스 스틸 스윙 플랜지 체크 밸브는 ANSI 배관 시스템에서 다음 용도로 널리 사용됩니다.

● 석유화학: 화학유체, 신유, 산 및 알칼리, 저압~중고압 등 부식성 매체.

● 천연가스: 천연가스 및 LPG 파이프라인, 강력한 내식성, 안정적인 역류 방지.

● 식품 및 제약: 깨끗한 중간 파이프라인, 고정밀 밀봉, 위생 등급.

● 수처리: 염소처리된 물, 하수 및 부식성 매체 처리 시스템.

● 전력 산업: 발전소 보조 시스템 및 증기 파이프라인, 고온 및 내마모성.
