ANSI 플랜지 스윙 체크 밸브

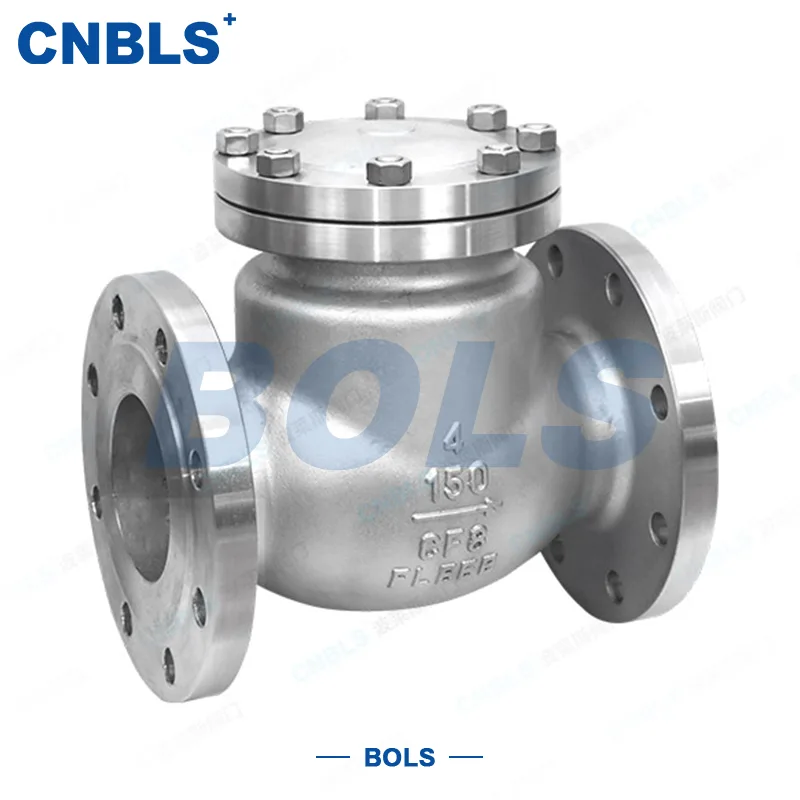

ANSI 플랜지 스윙 체크 밸브(브랜드: Bolaisi, 모델 시리즈: H44W/Y-150LB/300LB/600LB/900LB)는 외부 구동 장치가 없는 완전 자동 자체 작동식 단방향 밸브로 산업용 유체 파이프라인 시스템에 대한 안정적인 역류 방지 보호 기능을 제공하도록 설계되었습니다. 고품질 스테인레스 스틸로 제작된 이 밸브는 물, 오일, 증기 및 다양한 산업 매체와 호환되며 정상 환경에서 오랫동안 안정적으로 작동할 수 있습니다. 압력 조건. 낮은 흐름 저항, 높은 밀봉 성능 및 강력한 호환성을 특징으로 하는 이 밸브는 파이프라인 안전과 안정적인 공정 운영을 보장하는 필수 기본 밸브 역할을 합니다.

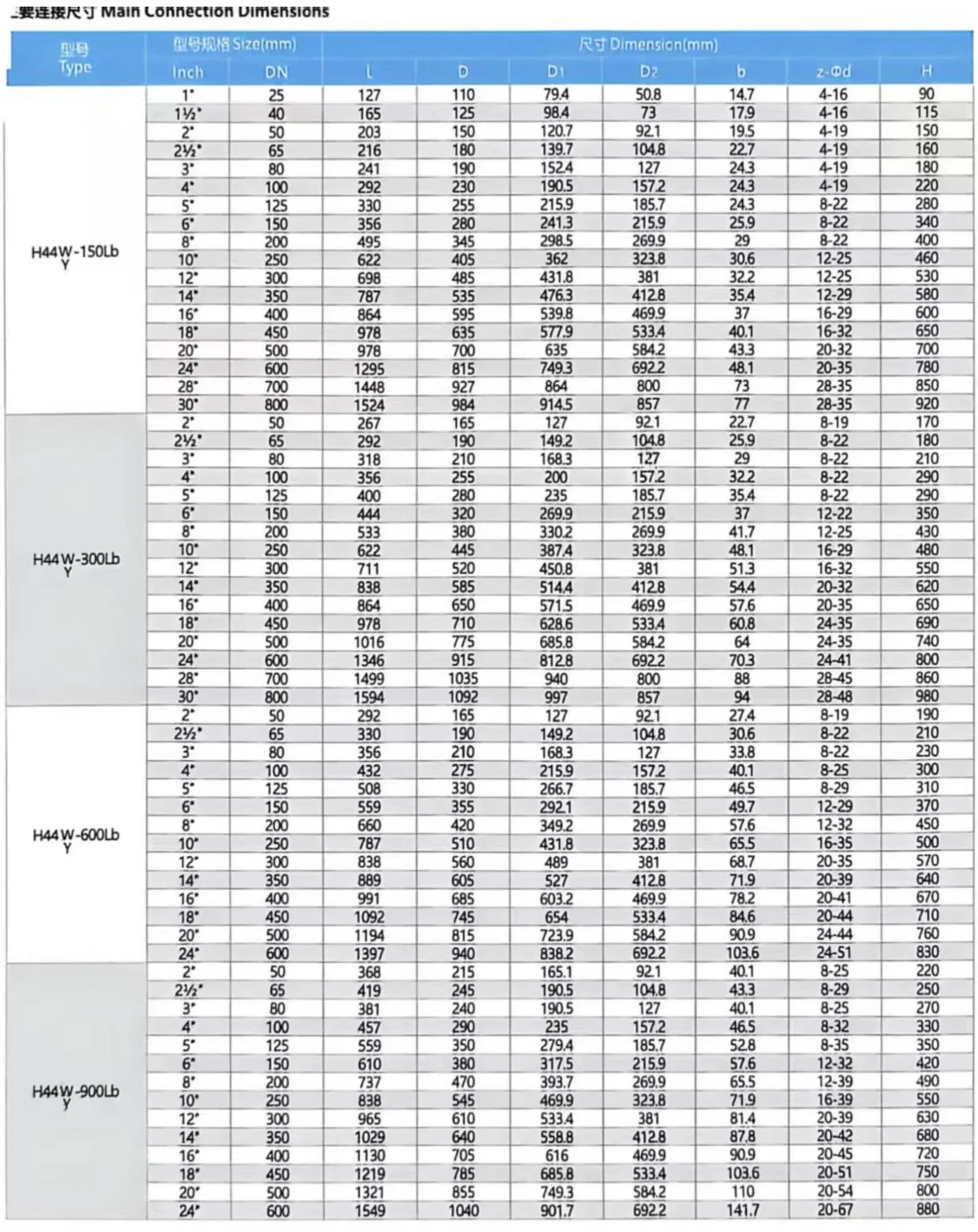

핵심 기술 매개변수

구조 설계 및 핵심 성능 장점

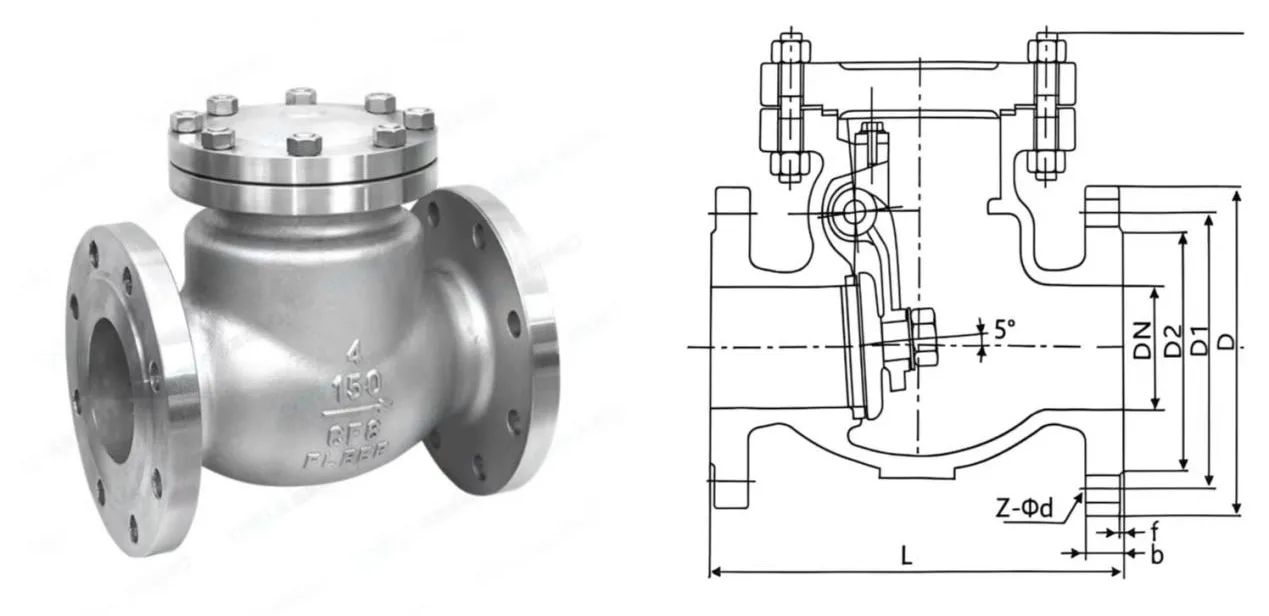

ANSI 플랜지 스윙 체크 밸브는 고강도 밸브 본체, 밀봉된 보닛, 경사형 밸브 시트, 스윙 디스크, 변속기 로커 및 ​​완전 내장형 핀 샤프트로 구성된 정밀하게 최적화된 단일 스윙 디스크 구조를 채택합니다. 밸브 디스크는 부드럽게 회전하여 힌지 샤프트를 중심으로 열고 닫히며 전체적인 디자인은 작동 효율성과 안전 신뢰성의 균형을 이룹니다.

주요 성능 이점

매우 낮은 흐름 저항 및 높은 전송 효율

직선 흐름 채널과 경사진 밸브 시트를 갖춘 최적화된 흐름장 레이아웃을 채택하여 유체 난류 및 국부적인 압력 손실을 크게 줄입니다. 순방향 중간 흐름 중 저항이 최소화되어 파이프라인 전송 효율이 높고 장기간 작동 시 에너지 소비가 낮아집니다.

누수 방지 설계 및 높은 안전율

완전히 내장된 핀 샤프트 구조를 갖추고 있어 기존 외부 힌지형 밸브에 비해 밸브 스템이 길어져 발생하는 누출 지점을 완전히 제거합니다. 이는 오일 및 증기와 같은 휘발성, 인화성 및 폭발성 매체에 매우 적합하여 매체 누출로 인한 안전 및 환경 위험을 제거합니다.

유연한 설치 및 강력한 호환성

복잡한 산업용 파이프라인 레이아웃에 맞춰 맞춤형 장착 요구 사항 없이 수평 및 수직 파이프라인 설치를 모두 지원합니다. 풀 보어 범위는 DN15 ~ DN800을 포괄하며 대구경 조건을 위해 구조적으로 강화된 설계를 갖추고 있습니다. 걸림 없이 원활한 개폐를 보장하여 유사한 밸브에 비해 뛰어난 호환성을 제공합니다.

안정적인 씰링 및 빠른 응답

디스크와 밸브 시트 사이의 완전히 결합된 밀봉 설계는 누출 방지 차단을 위해 중간 압력과 디스크 자체 중량을 통해 이중 압축력을 형성합니다. 스윙 구조는 빠른 응답성을 제공하며, 역류가 발생하면 즉시 배관을 차단하여 역류를 완전히 차단합니다.

외부 드라이브 없음 및 낮은 O&M 비용

중간 압력차와 디스크 자중으로 구동되는 완전 자동 개폐. 외부 전원, 공기 공급 또는 제어 시스템이 필요하지 않으며 수동 개입도 필요하지 않습니다. 간소화된 구조는 낮은 고장률을 보장하여 현장 설치, 시운전 및 장기 유지 관리 비용을 크게 절감합니다.

작동 원리

ANSI 플랜지 스윙 체크 밸브의 개폐는 파이프라인 중간 압력 차와 디스크 자체 중량에 의해 완전히 구동되므로 외부 전원이나 수동 조작이 필요하지 않습니다. 작업 과정은 순방향 개방과 역방향 차단으로 구분됩니다.

전방 개방 및 원활한 이송

매체가 입구에서 앞으로 흐르고 입구 압력이 출구 배압을 초과하면 전방 유체 추력이 밸브 디스크를 들어 올립니다. 디스크는 로커를 통해 내장된 핀 샤프트 주위로 회전하며 밸브 시트에서 완전히 분리되어 흐름 채널을 엽니다. 매체는 정상적인 파이프라인 전송 효율에 영향을 주지 않고 최소한의 압력 손실로 방해받지 않고 통과합니다.

자동 차단 및 역류 방지 보호

펌프 정지, 업스트림 압력 완화, 갑작스러운 파이프라인 압력 변화 및 기타 작업 조건의 경우 출구 배압이 입구 압력을 빠르게 초과합니다. 역중압과 디스크 자중의 결합된 힘으로 디스크가 뒤로 회전하고 밸브 시트를 단단히 눌러 즉시 흐름 채널을 차단하고 역류를 차단합니다. 이는 재료 교차 오염, 공정 장애, 매체 오염 및 압력 불균형을 근본적으로 방지하고 펌프 및 압축기와 같은 핵심 업스트림 장비를 역충격 손상으로부터 보호합니다.

애플리케이션 시나리오 및 규정 준수 표준

탁월한 역류 방지 성능, 광범위한 작업 조건 적응성 및 장기적인 작동 신뢰성을 갖춘 ANSI 플랜지 스윙 체크 밸브는 핵심 산업용 유체 시스템에 널리 사용됩니다.

● 석유화학 생산 단위

● 장거리 석유 및 가스 수송 파이프라인

● 정제 및 화학 처리 장치

● 산업용 수처리 및 순환수 시스템

● 증기난방 및 열에너지 전달 배관망

위의 작업 조건에서 밸브는 파이프라인 역류 문제를 효과적으로 해결하고 재료 혼합, 공정 장애, 매체 오염 및 압력 불균형을 포함한 생산 위험을 제거하여 산업용 파이프라인 시스템에 없어서는 안될 안전 보호 구성 요소로 작용합니다.

규정 준수 및 품질 관리 표준

이 시리즈는 ANSI(American National Standards Institute) 사양을 엄격하게 준수하여 설계 및 제조되었습니다. 플랜지 치수는 ANSI B16.5를 준수하고 밸브 설계 및 압력-온도 등급은 ANSI B16.34를 준수하며 석유 및 가스 응용 분야에 대한 관련 API 산업 요구 사항도 충족합니다. 모든 밸브는 배송 전에 엄격한 정수압 강도 테스트 및 밀봉 성능 검사를 거쳐 열악한 산업 환경에서 안정적인 장기 서비스를 위해 산업 표준 및 현장 작동 요구 사항을 완벽하게 충족합니다.

자주 묻는 질문

Q1: ANSI 플랜지형 스윙 체크 밸브란 무엇입니까? 주요 기능은 무엇입니까?

ANSI 플랜지 스윙 체크 밸브는 미국 표준에 따라 설계된 단방향 밸브입니다. 흐르는 매체의 압력과 중력을 사용하여 자동으로 열리고 닫히며 파이프라인 시스템의 역류를 방지합니다.

역류, 수격 현상, 압력 손실 및 매체 오염을 방지하여 펌프, 장비 및 파이프 라인을 보호하는 데 널리 사용됩니다. 밸브 디스크는 정방향 흐름 중에 열리고 흐름이 멈추거나 역방향으로 흐르면 자동으로 닫힙니다.

Q2: 다른 체크 밸브와 비교하여 ANSI 플랜지 스윙 체크 밸브의 장점은 무엇입니까?

ANSI 플랜지형 스윙 체크 밸브는 다음과 같은 여러 가지 장점을 제공합니다.

전체 흐름 설계:낮은 압력 손실로 큰 유량을 제공하며 대형 파이프라인 및 고유량 응용 분야에 적합합니다.

강력한 막힘 방지 성능:큰 밸브 챔버와 넓은 디스크 움직임은 입자와 불순물로 인한 막힘 위험을 줄입니다.

긴 서비스 수명:간단하고 내구성이 뛰어난 구조로 장기간 안정적인 작동이 가능합니다.

쉬운 유지 관리:플랜지 연결부와 볼트 체결식 보닛을 사용하면 파이프라인을 제거하지 않고도 편리한 청소 및 구성품 교체가 가능합니다.

Q3: Class150, Class300, Class600, Class900 및 Class1500LB는 어떤 압력에 해당합니까?

ANSI 압력 등급은 온도에 따라 다릅니다. 상온에서의 대략적인 기준 압력은 다음과 같습니다.

클래스150LB:대략. 2.0MPa

클래스300LB:대략. 5.0MPa

클래스600LB:대략. 10.0MPa

클래스900LB:대략. 15.0MPa

클래스1500LB:대략. 25.0MPa

고온 응용 분야의 경우 압력-온도 등급 차트에 따라 실제 작동 압력을 확인해야 합니다.

Q4: 어떤 유형의 플랜지 밀봉면을 사용할 수 있습니까?

RF(올려진 얼굴):Class150/Class300 물, 오일 및 가스 응용 분야에 가장 널리 사용되는 밀봉 표면입니다.

RJ(링 조인트 페이스):증기 및 석유화학 시스템과 같은 고압 및 고온 응용 분야에 적합합니다.

FF(플랫 페이스):주로 저압 주철 파이프라인 및 도시 수자원 시스템에 사용됩니다.

Q5: 표준 크기 범위는 무엇입니까? 맞춤 크기가 가능한가요?

표준 크기 범위는 NPS 2인치부터 NPS 24인치까지입니다. NPS 26인치부터 NPS 48인치까지의 대형 크기를 프로젝트 요구 사항에 따라 맞춤 설정할 수 있습니다.

당사의 ANSI 플랜지형 스윙 체크 밸브는 국제 파이프라인 표준을 지원하며 해외 프로젝트 및 산업 응용 분야에 맞게 맞춤화할 수 있습니다.
