플랜지 체크 밸브

Bolaisi Valve는 물, 증기 및 오일과 같은 매체에 적합한 스윙, 리프트, 수직, 웨이퍼, 버터플라이, 자동 및 디스크 유형을 포함하여 광범위한 체크 밸브를 제공합니다. 이 제품은 저압, 중압, 고압 및 고온 작동 조건에 맞게 설계되었습니다. 수출 맞춤화를 지원하고 전체 공장 압력 테스트를 거치며 누출 없음과 높은 안정성을 보장하며 글로벌 엔지니어링 프로젝트에 널리 사용됩니다.

제품 정의

플랜지형 체크 밸브는 유체 압력 차이에 따라 작동하는 자동 보호 파이프라인 밸브입니다. 전방 흐름은 밸브 디스크를 밀어서 열어 원활한 통과를 허용합니다. 반대로 역류, 압력 역전 또는 부압(시스템 종료로 인해)이 발생하면 디스크가 즉시 자동으로 닫혀 역류를 완전히 차단합니다.

수동 개입이나 외부 전력 소비, 외부 부품 이동 없이 완전 자동으로 작동하는 이 밸브는 역류 및 수격 현상을 방지하고, 펌프를 보호하며, 역류로 인한 장비 손상을 방지하는 데 필수적인 안전 부품입니다. 이 제품은 펌프 출구, 보일러 라인, 복귀 라인, 분기 라인, 도시 네트워크 및 화학 공정 배관에서 널리 사용되며 산업용 파이프라인 안전을 위한 중요한 밸브 유형 역할을 합니다.

제품 분류 및 주요 사양

주류 제품 시리즈

1. 스윙 체크 밸브(H44): 큰 구멍, 큰 흐름 통로, 낮은 흐름 저항; 물, 기름 또는 하수를 운반하는 주요 파이프라인에 적합합니다.

2. 리프트 체크 밸브(H41): 높은 밀봉 정밀도, 누출 없음; 정밀화학 및 고압 공정 파이프라인에 적합합니다.

3. 수직 체크 밸브(H42): 수직 파이프라인용으로 설계되었습니다. 민감한 역류 방지.

4. 웨이퍼 체크 밸브(H74): H74 긴 패턴 웨이퍼 체크 밸브: 대구경 파이프라인, 고압 조건, 고온 증기, 오일 및 가스, 약간의 불순물이 포함된 산업용 매체.

H74 박형 웨이퍼 체크 밸브: 설치 공간이 제한되어 있거나 배관 레이아웃이 컴팩트한 용도(내부 장비, 좁은 파이프 샤프트, 고층 급배수 장치).

5. 버터플라이 체크 밸브(H76/H77): 얇고 가벼우며 비용이 저렴하고 설치가 빠릅니다. 화재 예방 및 급수/배수 시스템에 적합합니다.

6. 무음 체크 밸브(HC41): 깨끗한 물 또는 약한 부식성 액체를 위한 소규모 산업용 파이프라인입니다.

7. 디스크 체크 밸브(H46): 도시 상하수도, 하수 네트워크, 해수 순환 시스템, 화학 공장, 발전소 및 야금을 위한 대구경 공정 파이프라인.

8. 저소음 체크 밸브(HC42): 충격 없는 폐쇄, 수격 현상 방지; 고층 건물 및 펌프실용으로 설계되었습니다.

기술 사양

각종 체크밸브의 차이점 및 특징

1. 일반 구조 구성

체크 밸브의 전체 구조는 밸브 본체, 밸브 시트, 디스크, 핀/스프링 어셈블리 및 씰링 쌍의 5가지 핵심 구성 요소로 구성되어 간단하고 안정적입니다.

기어, 핸드휠 또는 액추에이터가 없습니다. 이 구조는 고장률이 매우 낮고 사실상 유지 관리가 필요하지 않습니다.

2. 각종 체크밸브의 구조적 특성

H41 리프트 체크 밸브

구조: 플랜지 연결; 디스크가 수직으로 들어 올려집니다. 통합 가이드 슬리브가 특징입니다.

H42 수직 체크 밸브

구조: 직각 구성(90° 입구/출구); 수직 설치를 위해 특별히 설계되었습니다.

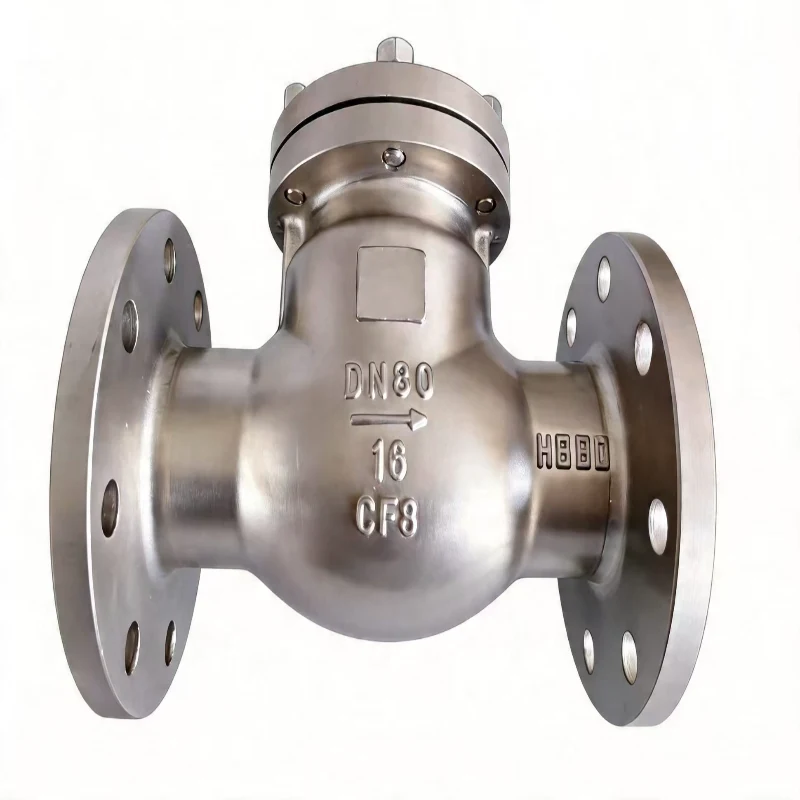

H44 플랜지형 스윙 체크 밸브

구조: 플랜지 연결; 스윙 암의 단일 디스크는 스윙 동작을 통해 열리고 닫힙니다.

H46 버터플라이 체크 밸브(겸용: 플랜지형/웨이퍼형)

구조: 웨이퍼 또는 플랜지 장착; 토션 스프링을 통해 동시에 열리고 닫히는 두 개의 나비 스타일 디스크 반쪽이 특징입니다.

H74 웨이퍼 체크 밸브(얇은/짧은 시리즈 및 긴 시리즈로 사용 가능)

구조: 스프링이 포함된 초박형 단일 디스크 디자인; 두 플랜지 사이를 클램핑하여 고정합니다.

H76 버터플라이형 체크 밸브

구조: 웨이퍼 스타일 장착; 단일 암 스윙 메커니즘(기본적으로 H44의 웨이퍼 버전).

H77 버터플라이형 체크밸브(초박형/쇼트형)

구조: 컴팩트한 웨이퍼 스타일의 듀얼 디스크 디자인; H46보다 얇은 프로파일.

HC41 무음 체크 밸브

구조: 플랜지형 수직형; 신속한 폐쇄를 위해 미리 장착된 강력한 스프링이 있는 원추형 디스크.

HC42 무음 체크 밸브

구조: 스프링 보조 리프트 메커니즘을 갖춘 직각 구성; 수직 파이프라인용으로 설계된 자동 작동 모델입니다.

응용 분야

1. 도시 급배수

도시 물 공급망, 2차 물 공급 펌프실, 하수 처리 파이프라인 및 펌프장 배출구; 정지 중 펌프의 역류 손상을 방지합니다.

2. 화재 예방 시스템

화재 스프링클러 메인 라인, 압력 유지 펌프 배관 및 펌프실 장치; 고압의 물 역류를 방지하고 안정적인 네트워크 압력과 안전성을 보장합니다.

3. 화력 및 전력 산업

화력 발전소의 증기 파이프라인, 온수 순환 시스템 및 보일러 배출 배관; 증기나 고온수의 역류로 인해 장비가 손상되는 것을 방지합니다.

4. 석유화학산업

석유 운송 파이프라인, 화학 유체 공정 배관 및 산/알칼리 운송 시스템; 반응 용기, 펌프 본체 및 계측 장비를 보호합니다.

5. 고층 건물 및 건설 프로젝트

고층 급수 라이저 및 부스터 펌프 배관; 워터해머 방지, 소음감소, 압력안정, 역류방지 등의 효과가 있습니다.

6. 환경 보호, 신에너지, 가스 시스템

배기 가스 처리 장비, 천연 가스 운송 파이프라인 및 순환 유체 시스템; 배관 내에서 안정적인 단방향 흐름을 보장합니다.

정확한 체크 밸브 선택 가이드

1단계: 매체 고려(모델 옵션의 절반 제거)

1. 깨끗한 물/순수한 물(불순물 없음): 모든 모델에 적합합니다. 조용한 작동을 위해 → HC41; 공간 절약형 → H74/H77

2. 침전물이나 불순물이 포함된 하수/물: HC41/HC42/H74 금지; H44, H46, H76 우선순위

3. 고온 증기(>120°C): 부드러운 고무 씰이 있는 모든 스프링 장착 모델(HC 시리즈, H74)은 금지됩니다. 금속 대 금속 하드 씰이 있는 H41 또는 H44 선택

4. 부식성 화학 매체: 밸브 본체를 304/316 스테인리스 스틸로 업그레이드합니다. H41 또는 H46 구조의 우선순위를 정하세요

2단계: 설치 공간 고려

1. 극도로 제한된 공간: 웨이퍼 유형 우선순위 지정—H74 > H77 > H46

2. 표준 펌프실/플랜지 배관(공간 제약 없음): 플랜지 모델 HC41, H44, H46

3. 고정 수직 90° 직각 배관 레이아웃: H42 또는 HC42 선택

3단계: 핵심 요구 사항 - 수격 현상이나 소음을 제거해야 합니까?

1. 정숙 운전 및 수격 현상 방지 필요(주거용 급수/아파트 지하 펌프실): HC41 선호; 좁은 공간용 H74; HH46 대형 고출력 펌프용 완속 폐쇄형 모델

2. 약간의 수격 현상이 허용됩니다. 유량 및 내구성에 중점: H44, H46, H76

3. 고압 공정 배관(소음 문제 없음): H41 하드 실드 리프트 체크 밸브

4단계: 설치 방향 제약

1. 수평 또는 수직 설치에 적합: HC41, H41, H46, H74, H77

2. 수직 설치만 해당: H42, HC42

3. 수직하향 설치금지 : 모든 스윙형 밸브 H44/H46/H76(중력보조폐쇄)

Bolais 체크 밸브의 주요 판매 포인트

1. 완전 자동, 유지 보수가 필요 없는 설계

작동 메커니즘이나 쉽게 마모되는 부품이 없습니다. 자동 역류 방지; 수명 기간 동안 정기적인 유지 관리가 필요하지 않아 엔지니어링 O&M 비용이 크게 절감됩니다.

2. 엄격한 공장 테스트

모든 플랜지형 체크 밸브는 역류, 미세 누출 및 압력 손실 문제를 제거하기 위해 쉘 압력 테스트와 역압 밀봉 테스트를 거칩니다.

3. 포괄적인 소재 및 사양 범위

탄소강, 스테인리스강, 초저탄소 316L로 제공됩니다. 모든 작동 조건에 정확하게 일치합니다. 사양이 부족하거나 낭비가 없습니다.

4. 안정적인 씰링 및 강한 수격 저항

최적화된 디스크 균형추와 스프링 장력은 빠르고 부드럽게 닫히도록 보장하여 파이프라인 수격 현상, 충격 소음 및 진동을 제거합니다.

5. 글로벌 수출 표준을 준수합니다.

수출 서류, 상품 검사 보고서, 재료 스펙트럼 분석 보고서 등 전체 세트를 이용할 수 있습니다.

6. 풍부한 재고로 공장에서 직접 공급

표준 모델의 대규모 재고; 긴급 주문, 전체 컨테이너 수출 주문, 비표준 맞춤화를 지원합니다.

FAQ

Q1: 플랜지형 체크 밸브가 유량을 조절할 수 있나요?

A: 아니요. 흐름을 조절할 수 없습니다. 체크 밸브의 유일한 기능은 단방향 흐름을 허용하고 역류를 방지하는 것입니다. 이는 안전 보호 밸브이며 조절 또는 압력 조절 기능이 없습니다.

Q2: 특정 설치 방향 요구 사항이 있습니까?

답: 그렇습니다. 밸브 본체에는 흐름 방향 화살표가 있습니다. 설치는 매체의 흐름 방향과 일치해야 합니다. 수직 파이프라인에는 특정한 수직 설치 체크 밸브가 필요합니다.

Q3: 체크 밸브는 고장이 나기 쉽나요? 자주 유지 관리가 필요합니까?

A: 체크 밸브는 복잡한 변속기 구성 요소가 없는 최소한의 구조를 갖추고 있어 고장률이 매우 낮고 사실상 유지 관리가 필요 없는 작동이 가능합니다. 이는 산업용 파이프라인을 위한 가장 안정적인 밸브 유형 중 하나입니다.

질문 4: 미사/퇴적물이 포함된 하수 또는 매체에 체크 밸브를 사용할 수 있습니까?

답: 그렇습니다. 스윙 체크 밸브가 선호되는 선택입니다. 막힘을 방지하는 넓은 흐름 경로를 제공하므로 미량 불순물이 포함된 매체에 적합합니다.

Q5: 고온 증기 응용 분야에는 어떤 유형의 체크 밸브가 사용됩니까?

A: 고온 증기의 경우 WCB 탄소강 하드 씰 스윙형 또는 리프트형 체크 밸브를 권장합니다. 이는 고온 저항성, 침식 저항성 및 치수 안정성을 제공합니다.
