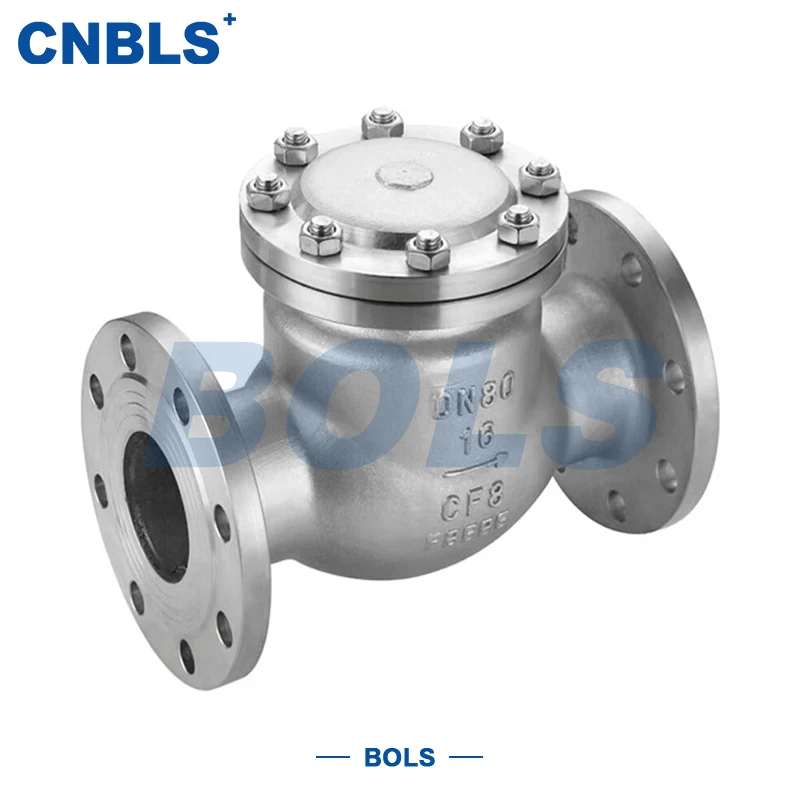

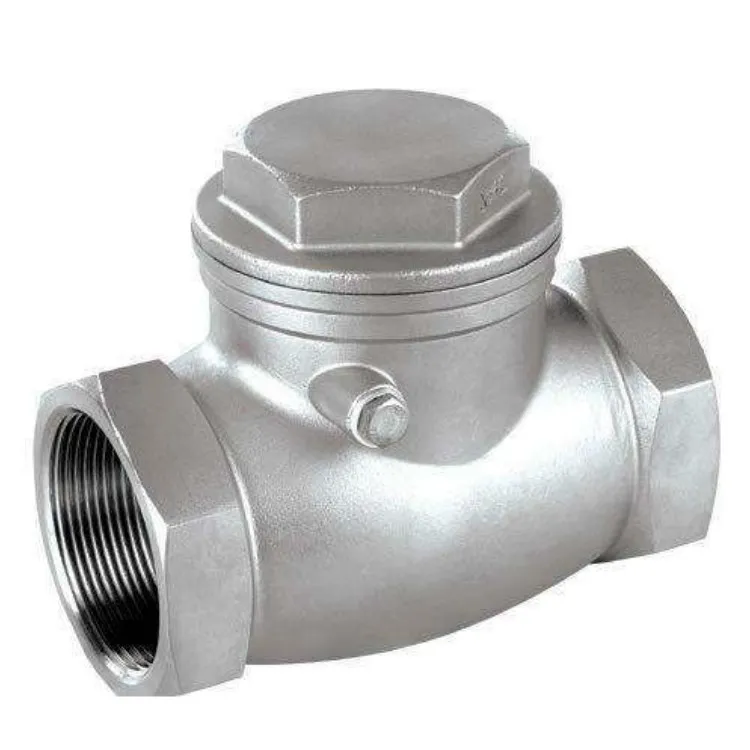

스테인레스 스틸 단조 강철 내부 스레드 소켓 용접 스윙 체크 밸브

스테인레스 스틸 단조 강철 내부 나사 소켓 용접 스윙 체크 밸브는 중소 구멍, 고압 및 부식성 작업 조건을 위해 특별히 설계된 자동 체크 밸브입니다. 단조 스테인리스강으로 제작되었으며 내부 나사산과 소켓 용접 연결부가 특징이며 현장 설치 조건에 따라 유연하게 선택할 수 있습니다.

밸브는 매체의 압력에 따라 자동으로 열리고 닫힙니다. 디스크는 순방향 흐름 중에 힌지 주위를 회전하여 열리고 매체가 원활하게 통과할 수 있습니다. 역류가 발생하는 경우 디스크는 자체 무게와 역압으로 빠르게 닫혀 역류를 차단하고 펌프, 압축기 및 다운스트림 파이프라인 장비를 보호합니다.

단조강 소재와 경질합금 씰링 덕분에 밸브는 고강도, 내식성, 고온 저항성, 내식성을 갖추고 있어 화학, 전력, 제약, 정밀 가공 산업 등 열악한 환경에서 장기적으로 안정적인 작동이 가능합니다.

스테인레스 스틸 단조 강철 내부 스레드 소켓 용접 스윙 체크 밸브는 특히 설치 공간이 제한되어 있고 씰링 신뢰성 및 구조적 강도에 대한 요구 사항이 높은 중저압 ~ 중고압 배관 시스템에 적합합니다.

핵심 기술 매개변수

구조 및 부품소재

스테인레스 스틸 단조 강철 내부 스레드 소켓 용접 스윙 체크 밸브의 모든 주요 구성 요소는 강화된 밀봉 표면을 갖춘 단조 스테인레스 스틸로 만들어졌으며 전체적인 성능은 일반 주조 밸브의 성능을 훨씬 초과합니다.

● 본체/보닛: 단조 304/316/316L 스테인레스 스틸, 고밀도 및 강도

● 디스크: 동일 재질의 단조강 + 스텔라이트 경합금 오버레이

● 시트: 단조 강철 베이스 + 경질 합금 오버레이, 내마모성 및 내식성

● 힌지 메커니즘: 단조 스테인레스 스틸; 17-4PH 석출 경화 스테인리스 스틸로 제작된 샤프트

● 스레드 씰: PTFE 가스켓

● 소켓 용접 씰: 스테인레스 스틸 용접 재료 매칭 본체

● 보닛 씰: 316L 나선형 개스킷

● 볼트/너트: 304/316 스테인레스 스틸, 일관된 전체 부식 방지

설계 및 제조 표준

이 밸브 시리즈의 설계, 재료, 가공 및 검사는 국가 표준을 준수하여 호환성과 안전성을 보장합니다.

● 스윙 체크 밸브: GB/T 12236

● 압력 온도 등급: GB/T 12224

● 대면 치수: GB/T 12221

● 스레드 표준: GB/T 7306

● 소켓 용접 표준: GB/T 12224

● 단조 표준: GB/T 13401

● 재료 표준: GB/T 1220

● 오버레이 용접 공정: GB/T 17491

● 압력 및 밀봉 테스트: GB/T 13927

● 설치 사양 : GB 50235

핵심 제품 장점

단조강 소재, 강도와 내식성 이중 보장

단조 스테인레스 스틸을 채택하여 일반 주강 밸브보다 고압, 충격 및 부식에 더 강하여 가혹한 작업 조건에서 장기간 작동에 적합합니다.

유연한 설치를 위한 이중 연결 구조

내부 스레드를 사용하면 신속한 조립 및 분해가 가능합니다. 소켓 용접은 고압, 진동 및 높은 밀봉 시나리오에 적합합니다. 스테인레스 스틸 단조 강철 내부 스레드 소켓 용접 스윙 체크 밸브는 다양한 사용자의 설치 습관을 충족할 수 있습니다.

스윙 구조, 낮은 흐름 저항 및 민감한 동작

디스크가 샤프트를 중심으로 회전하여 열리므로 흐름 통로가 원활하고 압력 손실이 적으며 개폐 반응이 빠르며 워터 해머 및 역류 충격을 효과적으로 억제합니다.

금속 하드 씰, 고온 및 내마모성

증기, 고온 오일 및 부식성 매체에 적용 가능한 경질 합금으로 코팅된 씰링 표면은 긴 서비스 수명과 낮은 누출 위험을 제공합니다.

제한된 공간에 이상적인 컴팩트한 크기

컴팩트한 구조는 계측기, 소구경 공정 파이프라인, 장치 매칭, 스키드 장착 장비 및 기타 공간이 제한된 위치에 특히 적합합니다.

선택 지침

압력 및 모델별 선택

● PN16: 저압 급수, 배수 및 순환수 시스템

● PN25: 일반 석유 및 화학 공정 파이프라인

● PN40/PN63: 중고압, 고온 및 충격 조건

모델 해석:1 = 내부 스레드, 6 = 소켓 용접, 4 = 스윙 유형, P = 스테인레스 스틸.

중간 부식에 의한 선택

● 일반 물, 공기, 약한 부식 → 304

● 염소함유, 약산/알칼리, 약화학물질 → 316

● 강한 부식, 고온, 고염분 → 316L

현장 조건에 따른 선택

● 빈번한 유지보수 및 분해 → 암나사

● 고압, 진동, 고정설치 → 소켓용접

설치 방향

● 수평배관 : 보편적인 구조 적용 가능

● 수직 파이프라인: 매체는 위쪽으로 흘러야 합니다.

설치 및 유지관리

설치 참고사항

● 설치 전에 모델, 압력, 직경, 재질 및 연결이 파이프라인과 일치하는지 확인하십시오.

● 디스크 걸림을 방지하기 위해 파이프라인 불순물을 청소합니다.

● 나사산 설치에는 PTFE 테이프 또는 개스킷을 사용하고 균등하게 조이십시오.

● 소켓용접은 표준면취, 용접, 검사를 실시하여 누출이 없는지 확인한다.

● 밸브 몸체에 표시된 화살표 방향으로 설치하십시오.

정기 유지 관리

● 나사산, 용접부, 보닛의 누출 여부를 정기적으로 검사하세요.

● 힌지 걸림을 방지하기 위해 밸브 공간의 불순물을 정기적으로 청소하십시오.

● 힌지 샤프트에 고온 그리스를 도포하여 마모를 줄입니다.

● 마모된 밀봉 표면은 다시 덧씌워 수리하여 서비스 수명을 연장할 수 있습니다.

문제 해결

● 부적절한 닫힘: 디스크, 힌지, 실링 표면에 불순물이나 손상이 있는지 확인하세요.

● 외부 누출: 나사산을 다시 조이거나 개스킷을 교체하십시오. 용접 수리

● 스턱액션: 이물질 분해 및 청소, 힌지 메커니즘 수정

일반적인 응용 분야

고강도, 높은 내식성 및 높은 밀봉 성능을 갖춘 스테인레스 스틸 단조 강철 내부 나사 소켓 용접 스윙 체크 밸브는 다음 분야에서 널리 사용됩니다.

● 석유화학 및 정밀화학 공정 파이프라인

● 발전소 및 발전소 보조 시스템

● 제약, 식품 및 음료 청정배지 시스템

● 계기 및 소구경 고압 유체 제어

● 해수, 염소 함유 하수 등 부식성 매체 파이프라인
