스테인레스 스틸 절연 볼 밸브

Bolaisi Valve는 첨단 생산 기술과 엄격한 품질 관리를 자랑하며 신뢰할 수 있는 산업용 밸브 솔루션을 제공합니다. Bolaisi의 스테인리스강 절연 볼 밸브는 전체 스테인리스강 구조와 안정적인 열 제어 기능을 갖춘 견고한 차단 밸브입니다. 전문 공급업체로서 우리는 국제 표준에 따라 제품을 제조하고 도매 및 맞춤형 서비스를 제공하여 석유화학, 제약 및 기타 산업에 대한 높은 품질과 긴 서비스 수명을 보장합니다.

문의 보내기

제품 설명

A 스테인레스 스틸 절연 볼 밸브고점도, 쉽게 결정화되고 온도에 민감한 유체용으로 특별히 설계된 견고한 회전식 차단 및 제어 밸브입니다. 전체 스테인레스 스틸 구조와 통합 재킷 단열 구조로 제작된 이 제품은스테인레스 스틸 볼 밸브파이프라인 작동 중 응고, 결정화 및 점도 증가를 방지하기 위해 안정적인 매체 온도를 유지합니다.

볼 밸브의 빠른 작동 성능과 고효율 열 제어 기능을 결합한 스테인리스강 절연 볼 밸브는 GB, API 및 ASME 국제 표준을 엄격하게 준수하여 제조되었습니다. 까다로운 석유화학, 제약, 식품, LNG 및 야금 응용 분야에서 안정적인 밀봉, 낮은 열 손실 및 긴 서비스 수명을 제공합니다. 직접적으로절연 볼 밸브 제조업체, 우리는 배송 전에 완전한 재료 추적성과 100% 압력 테스트를 갖춘 DN15–DN600 재킷 볼 밸브를 공급합니다. 우리 공장에서는 다음을 포함한 다양한 산업용 밸브도 생산합니다.게이트 밸브, 글로브 밸브, 체크 밸브, 그리고나비 밸브.

안정적인 열 제어

재킷 또는 진공 재킷 설계는 증기, 열유 또는 단열재를 지원합니다. 최소한의 열 손실로 최대 ±1℃의 온도 정확도.

전체 스테인레스 스틸 바디

뛰어난 내식성, 고온 저항 및 청정 서비스 호환성을 위해 304, 316, 316L 및 310S로 제공됩니다.

신뢰할 수 있는 밀봉 성능

소프트 씰(향상된 PTFE/PPL)이 클래스 VI 누출률에 도달했습니다. 하드 씰(Stellite 합금)은 최대 550℃까지 견딜 수 있으며 ISO 5208 클래스 A를 충족합니다.

원활한 작동, 긴 수명

0°~90° 회전으로 빠르게 열고 닫을 수 있습니다. 부동 또는 고정 볼 설계, 수동, 공압 또는 전기 작동을 위한 낮은 토크.

막힘 방지 및 낮은 흐름 저항

전체 포트 또는 축소 포트 옵션. 압력 강하를 최소화하고 파이프라인 막힘을 방지하기 위해 고점도 매체에 이상적입니다.

국제 표준 호환성

GB, API 및 ASME 표준을 완벽하게 준수하며 국제 프로젝트, EPC 조달 및 직접 수출에 적합합니다.

구조 및 작동원리

밸브는 절연 재킷, 스테인리스 스틸 볼, 시트, 스템, 패킹 및 연결 끝부분이 있는 스테인리스 스틸 본체로 구성됩니다.

온오프 및 흐름 조절을 달성하려면 볼을 0°~90° 회전하세요.
단열재킷은 증기나 열매체유를 순환시키거나 보온재를 사용하여 안정적인 내부온도를 유지하는 역할을 합니다. 전용 재킷 디자인에 대해서는 당사를 참조하십시오.스테인레스 스틸 재킷 절연 볼 밸브.
진공 재킷 버전은 -196℃까지의 초저온 조건을 위해 특별히 설계되었습니다.

기술 사양

기본 매개변수

목	사양
모델	BQ41F-16P / 25P / 40P, BQ347H-64P / 100P
공칭 직경	DN15 – DN600
공칭 압력	PN16 – PN100(클래스 150 – 클래스 600)
재킷 작동 압력	≤ 1MPa
작동 온도	절연: -29℃ ~ 550℃ 극저온 절연: -196℃ ~ -29℃
연결	플랜지 RF(GB/T 9113, ASME B16.5); 실; 트라이클램프
구조	재킷/진공 재킷; 플로팅 볼 / 고정 볼
밀봉하다	소프트 씰(PTFE/PPL) ≤200℃ 하드 씰(Stellite) ≤550℃

주요재료

요소	재료 옵션
본체, 보닛, 재킷	304(CF8), 316(CF8M), 316L(CF3M), 310S
공	SS304 / SS316, 광택 Ra ≤ 0.8μm; 하드 씰용 Stellite 6
줄기	316/316L; 고온 서비스의 경우 17-4PH
좌석	PTFE, PPL, Stellite, PEEK(위생등급)
포장	유연한 흑연 ≤650℃
패스너	SS304 / SS316

설계 및 테스트 표준

설계 표준

GB/T 12237, GB/T 21385, API 608, ASME B16.34

치수

GB/T 9113, ASME B16.5, GB/T 12221, ASME B16.10

점검

GB/T 13927, API 598, 헬륨 누출 감지, API 607(옵션)

재료

GB/T 1220, GB/T 13901, ASTM A182

일반적인 응용 분야

스테인리스강 절연 볼 밸브는 온도에 민감한 매체와 관련된 공정에 널리 사용됩니다.

석유화학 산업:아스팔트, 중유, 수지, 용융황, 파라핀
제약 및 식품:시럽, 초콜릿, 약용액, 위생수액
LNG 및 저온:액화천연가스, 극저온 운송. 이러한 극한 상황에 대비해 우리는스테인레스 스틸 볼 밸브널리 사용되기도 합니다.
화학 및 섬유:폴리머, 접착제, 쉽게 결정화되는 화학물질
야금 및 에너지:고온 열전달 오일 시스템

선택 가이드

온도별

일반 절연(-29℃ ~ 425℃): 자켓형
초저온(-196℃~-29℃): 진공자켓형
고정밀 제어: 지능형 온도 제어 포트 포함

재료별

일반 부식: 304
강한 부식/위생: 316L
극단적인 고온: 310S

인감으로

깨끗하고 점도가 낮은 매체: 소프트 씰(PTFE / PPL)
고온, 연마성 매체: 하드 씰(Stellite)

압력 및 크기별

고압(≥ PN40) 또는 대형(≥ DN200): 고정 볼 디자인
고점도 매체: 전체 포트 권장. 자동화된 회선에 대해서는 당사를 참조하십시오.스테인레스 스틸 전기 볼 밸브.

설치, 운영 및 유지보수

재킷 흐름이 방해받지 않도록 수평으로 설치하십시오.
열충격을 방지하려면 시동 전에 밸브를 예열하거나 예냉하십시오.
0°~90° 내에서만 작동하십시오. 과도하게 회전하지 마십시오.
플랜지, 패킹 및 재킷 연결부에서 누출이 있는지 정기적으로 점검하십시오.
3~6개월마다 고온 그리스로 스템 베어링을 윤활하십시오.
장기간 가동을 중단하기 전에 재킷 매체를 배출하십시오.

Bolaisi 밸브를 선택하는 이유

검증된 품질 시스템

인증됨GB/T 19001-2016 / ISO 9001:2015국제 품질 관리 시스템.

사내 제조

주조, 가공, 조립 및 테스트는 전체 공정 제어를 위해 자체 원저우 공장에서 완료됩니다.

100% 압력 테스트됨

모든 절연 볼 밸브는 배송 전에 API 598에 따라 쉘 테스트와 시트 테스트를 거쳤습니다.

엔지니어링 지원

당사의 기술 팀은 귀하의 매체에 적합한 재킷 유형, 시트 재료 및 포트 디자인을 선택할 수 있도록 도와드립니다.

수출 경험

전체 문서와 함께 전 세계 석유화학, 제약, 식품 및 LNG 프로젝트에 공급되는 제품입니다. 우리는 또한 제공합니다탄소강 볼 밸브비용에 민감한 프로젝트의 경우.

OEM 및 ODM 가능

맞춤형 크기, 재료, 작동 및 명판 브랜딩이 지원됩니다.3방향 볼 밸브요청 시 기타 특수 디자인도 가능합니다.

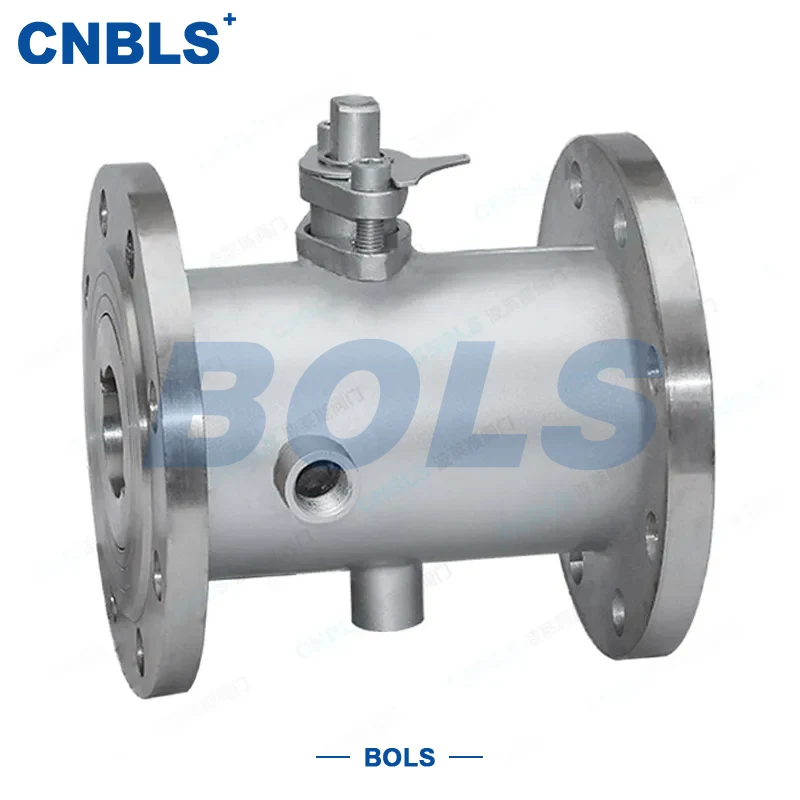

스테인레스 스틸 절연 볼 밸브 제품 이미지

Stainless Steel Insulated Ball Valves – Jacketed Thermal Ball Valve for High-Viscosity Media — 스테인레스 스틸 절연 볼 밸브 — 재킷 및 진공 재킷 설계, DN15–DN600, PN16–PN100.

자주 묻는 질문

스테인레스 스틸 절연 볼 밸브는 무엇에 사용됩니까?

이는 아스팔트, 용융 유황, 수지, 초콜릿 시럽 및 액화 천연 가스와 같이 고점도, 쉽게 결정화되거나 온도에 민감한 유체를 차단하고 조절하는 데 사용됩니다. 여기서 매체는 유동성을 유지하기 위해 특정 온도 이상 또는 이하로 유지되어야 합니다.

재킷형 볼 밸브와 진공 재킷형 볼 밸브의 차이점은 무엇입니까?

재킷형 볼 밸브는 스팀 또는 열매체 오일 재킷을 사용하여 -29℃ ~ 550℃ 사이의 중간 온도를 유지합니다. 진공 재킷 볼 밸브는 진공층을 대신 사용하는데, 이는 -196℃까지의 극저온 서비스에 선호되는 선택입니다.

절연 볼 밸브는 어떤 온도 범위를 처리할 수 있습니까?

표준 재킷 모델은 -29℃ ~ 550℃를 커버합니다. 진공 재킷을 갖춘 극저온 모델은 -196℃ ~ -29℃를 커버합니다. 소프트 시트 씰(PTFE/PPL)은 200℃로 제한되는 반면, 하드 시트 씰(Stellite)은 최대 550℃까지 견딜 수 있습니다.

대구경 절연 볼 밸브를 공급할 수 있습니까?

예. 우리는 DN15에서 DN600까지의 절연 볼 밸브를 제조하며, 크기 ≥ DN200 또는 압력 ≥ PN40에 권장되는 고정 볼 구조를 사용합니다. 플랜지 연결의 경우 당사는 또한 다음을 제공합니다.스테인레스 스틸 플랜지 볼 밸브.

OEM/ODM 절연 볼 밸브 제조를 제공합니까?

예. 직접 공장으로서 맞춤형 차체 재질, 시트 재질, 포트 설계, 작동(수동, 공압, 전동) 및 고객 브랜딩을 지원합니다. 도면이나 사양을 보내주시면 그에 따라 견적을 보내드리겠습니다.

리드타임과 MOQ는 무엇입니까?

표준 모델은 일반적으로 주문 확인 후 영업일 기준 15~25일 이내에 배송됩니다. MOQ는 시험 주문 및 샘플 평가에 유연합니다. 제발저희에게 연락주세요자세한 내용은.
