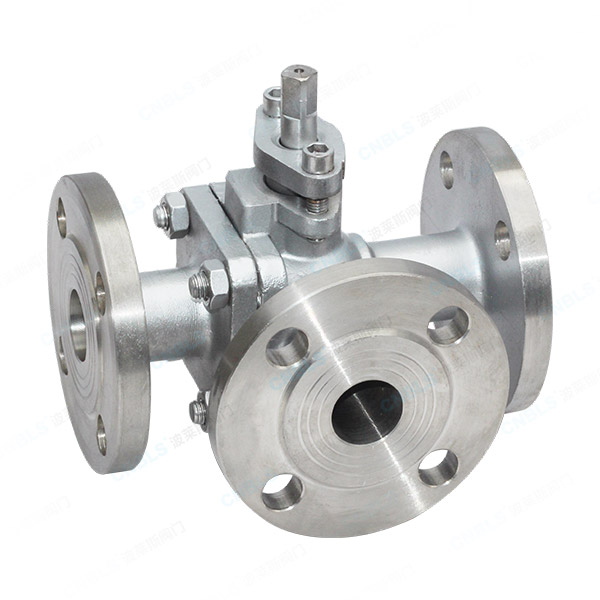

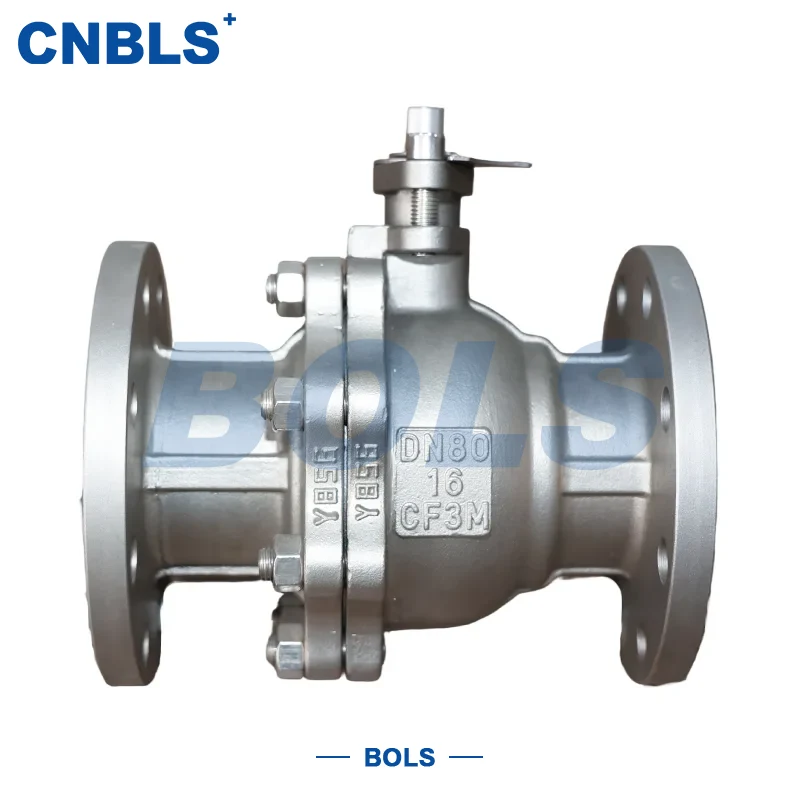

스테인레스 스틸 T형 3방향 볼 밸브

스테인레스 스틸 Q44F(T) 3방향 볼 밸브는 스테인레스 스틸(304/316 등)을 소재로 하고 Q44F(T) 시리즈 표준에 따라 제작된 3방향 볼 밸브입니다. 핵심 특징은 볼과 스템이 T형 또는 L형 흐름 채널(직선 흐름의 경우 F형, 3방향 흐름의 경우 T형)을 통해 단일 장치로 통합 주조된다는 점입니다. 이는 미디어 합류, 전환 또는 방향 전환 기능을 가능하게 합니다.

스테인레스 스틸 T자형 3방향 볼 밸브는 볼과 스템을 단일 주조 장치로 통합합니다. T형 또는 L형 흐름 채널(직선형의 경우 F형, 3방향의 경우 T형)을 사용하면 매체의 합류, 전환 또는 전환이 가능합니다. 밸브는 컴팩트한 구조, 원활한 흐름 채널, 우수한 밀봉 성능 및 강력한 내식성을 갖추고 있습니다.

컴팩트한 구조, 낮은 유동 저항, 우수한 밀봉성 및 높은 내식성을 갖춘 이 밸브는 석유, 화학 공학, 수처리, 식품, 의약품, 전력 등 산업 분야에서 널리 사용됩니다. 이는 재료 내식성 및 유체 방향 전환에 대한 요구 사항이 높은 작업 조건에 특히 적합합니다.

제품특징

1. 일체형 주조 구조

밸브 본체와 스템을 일체형으로 주조하여 구조적 강도를 높이고 장기간의 고압, 고온 조건에서도 안정적인 작동을 보장합니다.

2. 다기능 흐름 채널 설계

T형 3방향 흐름 채널은 매체 합류, 전환 또는 방향 전환을 가능하게 하며, F형 직선형 흐름 채널은 흐름 저항이 낮은 선형 전환에 적합하여 효율적이고 방해받지 않는 시스템 흐름을 보장합니다.

3. 우수한 밀봉 성능

옵션인 소프트 씰(PTFE/RPTFE) 또는 하드 씰(금속 씰)을 작업 조건 온도 및 매체 특성에 따라 선택할 수 있어 안정적인 씰링, 내마모성 및 강력한 누출 방지 기능을 제공합니다.

4.다중 드라이브 모드

수동, 웜 기어, 공압(단동/복동) 및 전기(온-오프/조절) 작동 모드를 지원하며 다양한 설치 공간 및 자동 제어 요구 사항에 맞게 조정할 수 있습니다.

5. 고온, 고압 및 내식성

스테인리스 스틸 소재는 -46°C~425°C의 온도 범위를 견딜 수 있고 부식성이 높은 매체에 저항하여 안정적인 장기 작동을 보장합니다.

6. 유연한 설치

손쉬운 유지 관리 및 교체를 위해 다양한 파이프라인 표준(GB/ANSI)을 준수하는 플랜지, 나사산 또는 맞대기 용접 연결로 제공됩니다.

응용

스테인레스 스틸 T자형 3방향 볼 밸브는 다음 시나리오에서 널리 사용됩니다.

● 석유 및 천연가스 파이프라인의 방향 전환, 전환 및 합류 시스템

● 화학 생산 시 산, 알칼리, 염 매체 운송

● 수처리 프로젝트의 파이프라인 방향 전환 및 전환

● 식품 및 의약품 생산 시 청정 매체 이송

● 전력 산업의 증기 및 석유 제품 방향 전환 파이프라인

● 소량의 입자가 포함된 매체 또는 부식성이 높은 매체의 이송 시스템

핵심 기술 매개변수

선택 포인트

1. 매체 특성과 흐름 채널의 일치

매체 부식성과 청결도를 기준으로 스테인리스 스틸 재질(CF8/CF8M/CF3/CF3M)을 선택합니다. 직선 또는 3방향 방향 전환을 달성하려면 기능적 요구 사항에 따라 F형 또는 T형 흐름 채널을 선택하세요.

2.씰 종류 선택

상온 및 저압 조건에서는 내마모성과 밀봉 성능의 균형을 유지하는 소프트 씰 F 유형을 선택하십시오. 내마모성과 긴 서비스 수명을 보장하려면 고온, 고압 또는 입자 함유 매체에 대해 하드 씰 T형을 선택하십시오.

3. 압력 및 온도 매칭

파이프라인 설계 압력과 일치하는 PN/클래스 등급을 선택하고 10%~20%의 마진을 확보합니다. 과열로 인한 성능 저하를 방지하려면 온도가 씰 유형과 스테인레스 스틸 재질과 일치해야 합니다.

4. 공칭 직경 및 유량 매칭

계산된 최대 유량과 허용 압력 손실을 기준으로 적절한 DN 값을 선택하십시오. 스테인레스 스틸 T자형 3방향 볼 밸브는 기존 밸브보다 Cv 값이 더 나은 원활한 흐름 채널을 특징으로 하며 저유량 시나리오에는 정확한 계산이 필요합니다.

5.드라이브 모드와 설치 공간 매칭

제한된 공간에서는 수동 또는 소형 공압 드라이브를 선택하십시오. 대유량 또는 원격 제어 애플리케이션을 위해 공압/전기 드라이브를 선택합니다. 플랜지 표준이 스테인레스 스틸 밸브 본체와 일치하는지 확인하십시오.

작동 및 유지 관리 참고 사항

작동 참고 사항

1. 처음 사용하기 전에 모델, 압력 등급, 공칭 직경이 작업 조건과 일치하는지 확인하고 스테인레스 스틸 밸브 몸체와 플랜지 연결부에 손상이 없는지 확인하십시오.

2. 수격 현상으로 인해 밸브 본체나 파이프라인이 손상되는 것을 방지하기 위해 열거나 닫거나 방향을 전환할 때 천천히 작동하십시오. 수동 조작 시에는 힘을 균등하게 가하고, 밸브를 무리하게 비틀지 마십시오.

3. 공압식/전기식 밸브의 경우, 작동 전 안정된 공기 공급/전원 공급을 확인하고 원활한 움직임, 정확한 방향 전환 및 비정상적인 소음이 없는지 관찰하십시오.

4. 장기간 정지 후 재기동하는 경우 먼저 응축수 및 불순물을 배출한 후 밸브를 천천히 엽니다.

5. 과압 또는 과열 조건에서 작동하는 것은 엄격히 금지되어 있습니다. 이상이 있을 경우 문제 해결을 위해 즉시 종료하십시오.

유지보수 노트

1. 밀봉 표면, 스터핑 박스 및 밸브 본체 표면을 매주 검사하여 누출, 부식 또는 균열이 없는지 확인하십시오.

2. 소프트 씰 F형 밸브가 누출되면 즉시 밸브 시트를 교체하십시오. 하드 씰 T형 밸브의 마모를 정기적으로 점검하고 필요한 경우 부품을 겹치거나 교체하십시오.

3. 분기별로 수동/웜 기어 드라이브에 윤활유를 바르십시오. 정기적으로 물을 빼내고 공압 밸브의 오일 레벨을 점검하십시오.

4. 부식성 매체 작업 조건의 경우 밸브 본체와 볼을 정기적으로 검사하십시오. 장기간 보관하는 동안 미디어를 배출하고 습기와 먼지로부터 보호합니다.

5. 문제 해결: 걸림이 발생한 경우 먼저 압력을 해제한 다음 불순물을 분해하여 청소하거나 부품을 교체하십시오. 공압/전기 오작동의 경우 비상 사용을 위해 수동 작동으로 전환한 다음 액추에이터 문제를 해결하십시오.

6. 모델, 설치 날짜, 유지 관리 및 교체 부품을 기록하여 유지 관리 파일을 작성하여 후속 유지 관리의 기초를 제공합니다.
