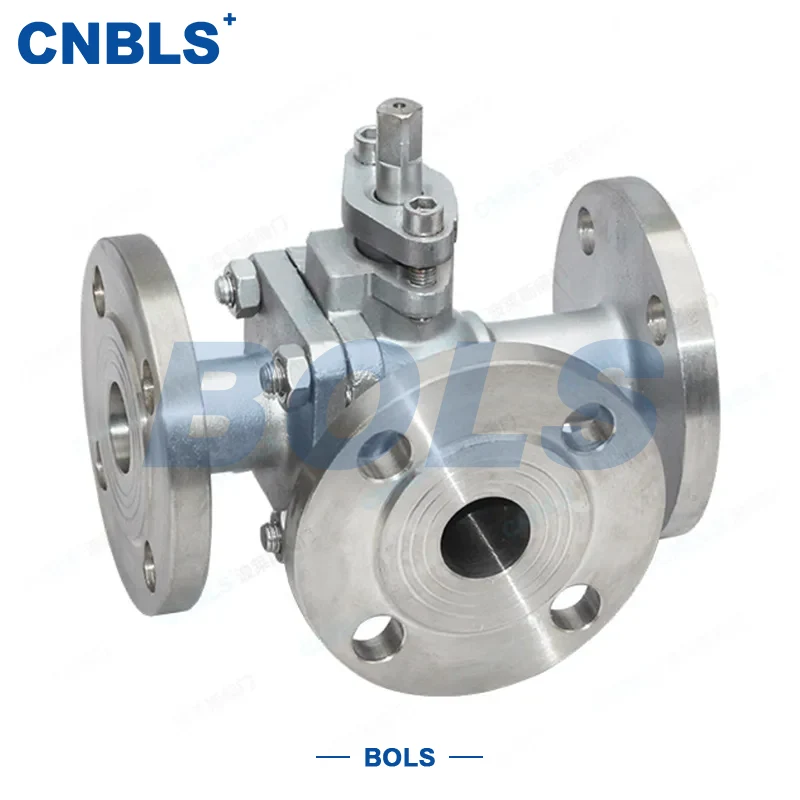

스테인레스 스틸 3방향 플랜지 볼 밸브

Bolaisi는 산업용 밸브를 전문으로 하는 엄격한 품질 관리와 고급 생산 능력을 갖춘 신뢰할 수 있는 공급업체입니다. 스테인레스 스틸 3방향 플랜지 볼 밸브에는 흐름 전환에 적합한 T/L 포트 옵션과 플랜지 연결이 있습니다. 우리는 고품질로 제조하고 다양한 산업 요구에 맞는 도매, 맞춤형 서비스를 제공합니다.

문의 보내기

제품 설명

스테인레스 스틸 3방향 플랜지 볼 밸브는 304, 316, 304L, 316L과 같은 스테인레스 스틸 재질로 제조된 다중 포트 제어 밸브를 말하며 플랜지 연결구가 특징입니다. 밸브는 일체형 볼 앤 스템 구조를 채택하고 T 포트 또는 L 포트 흐름 패턴을 사용할 수 있어 매체 혼합, 전환 또는 방향 전환이 가능합니다.

부식 방지 스테인리스 스틸과 안정적인 플랜지 씰링이 결합된 이 밸브는 까다로운 산업 환경에서 안정적인 성능을 제공합니다. 신뢰할 수 있는 연결 무결성과 장기적인 내구성이 필요한 시스템에 적합합니다.

구조 및 작동원리

밸브는 스템을 통해 볼을 회전시켜 다른 포트 사이의 흐름 경로를 전환함으로써 작동합니다.

T-포트: 흐름을 혼합하거나 전환하는 데 사용됩니다.

L-포트: 두 라인 간의 방향 전환에 사용됩니다.

플랜지 끝부분: 정확한 정렬 및 안전한 밀봉 보장

유선형 내부 흐름 경로는 전체 치수를 컴팩트하게 유지하면서 압력 손실을 줄이는 데 도움이 됩니다.

주요 특징

일체형 고강도 설계

볼과 스템은 일체형으로 제작되어 조립 공차가 줄어들고 작동 안정성과 사용 수명이 향상됩니다.

우수한 내식성

산, 알칼리, 염화물 함유 매체 및 일반 부식성 유체를 처리하기 위해 다양한 스테인리스강 등급을 사용할 수 있습니다.

안정적인 플랜지 씰링

플랜지는 GB/T 9113 및 ANSI B16.5 표준을 준수하여 편리한 설치와 검증된 밀봉 성능을 제공합니다.

유연한 좌석 옵션

다양한 온도 및 압력 요구 사항을 충족하기 위해 부드러운 시트와 금속 시트를 사용할 수 있습니다.

자동화 호환성

밸브에는 자동화 시스템에 쉽게 통합할 수 있도록 수동, 웜 기어, 공압 또는 전기 액추에이터가 장착될 수 있습니다.

기술 사양

매개변수	값
제품명	스테인레스 스틸 3방향 플랜지 볼 밸브
공칭 크기	DN15~DN300(NPS 1/2"~12")
압력 등급	PN10~PN40; 클래스 150/300/600
연결 종료	플랜지형 RF/RTJ
온도 범위	소프트 시트: -29°C ~ 232°C; 금속 시트: -46°C~425°C
포트 유형	T 포트 / L 포트
작업	수동 / 웜기어 / 공압식 / 전기식
누설 등급	소프트 시트: 클래스 VI; 금속 시트: 클래스 V

주요 재료 옵션

본체 및 플랜지

재료	일반적인 응용
CF8 / CF3	일반 부식성 서비스
CF8M / CF3M	심한 부식성 서비스
듀플렉스 2205	고압 및 부식성이 높은 서비스
