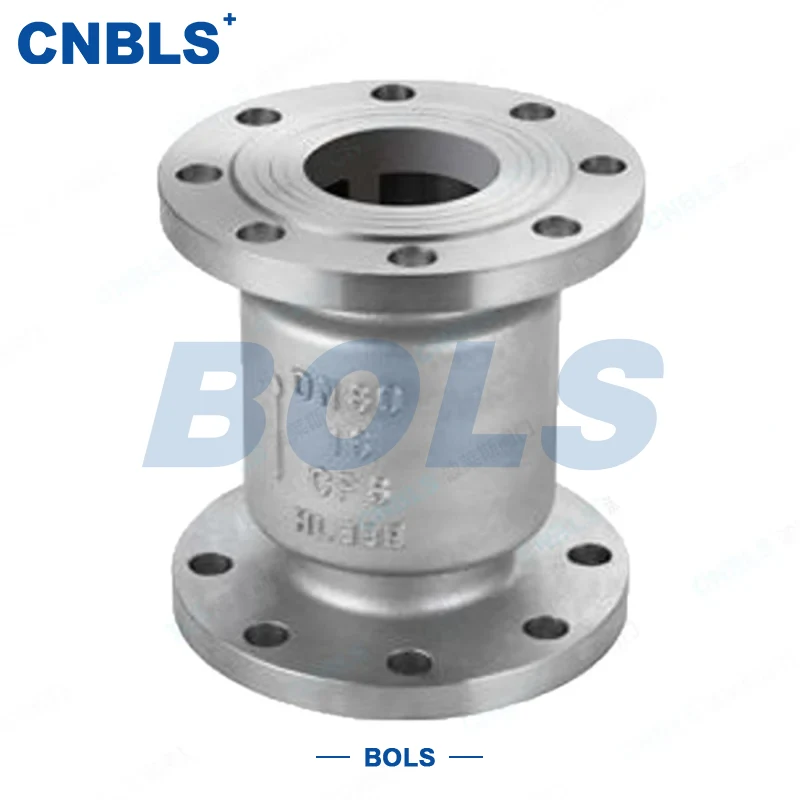

스테인레스 스틸 수직 체크 밸브

스테인레스 스틸 수직 체크 밸브는 수직 배관 시스템용으로 특별히 설계된 자동 차단 밸브입니다. 주로 스테인레스 스틸 본체, 디스크, 안내 메커니즘 및 옵션 스테인레스 스틸 스프링으로 구성되며 추가 구동 장치가 없습니다. 밸브는 중간 압력과 중력(또는 스프링 힘)에 따라 자동으로 열리고 닫힙니다.

핵심 설계는 수직 파이프라인 요구 사항에 적합합니다. 매체는 수직으로 위쪽으로 흘러야 합니다. 전방 흐름 중에 매체 압력은 디스크 중력(또는 스프링 예압)을 극복하여 안내 메커니즘을 따라 디스크를 위쪽으로 밀어서 원활한 매체 통과를 보장합니다. 역류의 경우 디스크는 자중, 역류 압력(및 스프링 힘)의 결합 작용에 따라 신속하고 정확하게 밀봉되어 역류를 차단합니다.

컴팩트한 구조, 낮은 흐름 저항 및 안정적인 밀봉 기능을 갖춘 이 밸브는 내식성 요구 사항이 높은 도시 급수 및 배수, 고층 건물의 HVAC, 석유 화학, 전력, 식품 및 제약 산업에 널리 사용됩니다. 수직 파이프라인에서 부식성 매체의 단방향 안정적인 흐름을 보장하는 핵심 구성 요소입니다. 뛰어난 성능으로 스테인레스 스틸 수직 체크 밸브는 수직 파이프라인에서 역류 방지를 위해 선호되는 구성 요소가 되었습니다.

핵심 기술 매개변수

핵심 제품 장점

수직 전용 디자인, 강력한 적응성

수직 흐름 경로 및 설치 방향이 있는 수직 파이프라인용으로 특별히 설계되어 좁은 공간의 설치 어려움을 해결하며 특히 고층 건물, 장비 메자닌 및 기타 공간이 제한된 시나리오에 적합합니다. 스테인레스 스틸 수직 체크 밸브는 다양한 수직 배관 시스템과 직접 일치할 수 있습니다.

올 스테인레스 스틸 소재로 부식에 강하고 내구성이 뛰어납니다.

내식성, 고온 저항 및 내마모성을 갖춘 304/316/316L 스테인레스 스틸 및 해당 ANSI 재료를 채택합니다. 빈번한 교체 없이 염소 처리된 물, 산 및 알칼리와 같은 부식성 매체에서 오랫동안 안정적으로 작동하여 유지 관리 비용을 절감할 수 있습니다.

민감한 개폐, 안정적인 역류 방지

정밀한 가이드 메커니즘이 내장되어 이탈 없이 디스크 리프팅이 보장됩니다. 닫힘 반응은 0.2초 정도로 빠르며 매체 역류를 신속하게 차단하고 수격 충격으로부터 펌프, 압축기 및 기타 다운스트림 장비를 효과적으로 보호하고 장비 손상을 방지합니다.

이중 표준 호환, 폭넓은 보편성

GB(GB/T 시리즈) 및 ANSI(API 594, ANSI 시리즈) 표준을 모두 준수하며 추가 수정 없이 GB 및 ANSI 배관 시스템에 유연하게 적응하여 조달 및 설치 비용을 절감합니다.

다양한 작업 조건에 사용할 수 있는 다양한 사양

직경 범위는 DN15~DN300이며 완전한 압력 등급을 갖습니다. 씰링 유형 및 연결은 필요에 따라 선택할 수 있습니다. 스프링 장착 유형은 저유량 조건에 적합합니다. 스프링이 아닌 유형은 에너지를 더 절약하고 다양한 시나리오의 요구 사항을 충족합니다.

구성요소 재료 및 구조

핵심 부품 소재

● 본체/보닛: GB 304/316/316L(GB/T 1220), ANSI ASTM A182/A351 해당 재질, 중간 부식 강도에 따라 선택됩니다.

● 디스크: 본체와 동일한 재질 + Stellite 합금 오버레이(하드 씰) 또는 스테인레스 스틸 + PTFE 소프트 씰 링(소프트 씰)으로 씰링 성능과 내구성의 균형을 유지합니다.

● 가이드 메커니즘: 본체와 동일한 단조 스테인레스 스틸; 스테인레스 스틸 기반 경질 합금으로 제작된 가이드 슬리브, 마모 및 부식 방지, 편차 없이 정확한 개폐를 보장합니다.

● 스프링(옵션): 안정적인 탄성을 지닌 304/316/316L 스테인리스강 스프링강으로 다양한 부식 조건 및 온도에 적합합니다.

● 씰: 고온용 인코넬 합금 금속 링; 중간 및 저온용 PTFE/퍼플루오로에테르 고무 링; 플랜지 밀봉용 나선형 상처 개스킷으로 안정적인 밀봉을 보장합니다.

● 볼트/너트: 본체와 동일한 스테인레스 스틸로 해당 GB/ANSI 표준을 준수하여 전체적인 내식성과 연결 강도를 보장합니다.

구조적 특징

수직 리프트 구조, 직선형 수직 흐름 경로, 정밀 가이드 메커니즘 내장. 저유량 조건을 위한 옵션 스프링 보조 폐쇄. 이중 연결: 플랜지/내부 스레드, 손쉬운 조립 및 분해. 작은 공간 점유로 컴팩트한 전체 구조. 과학적인 구조 설계로 스테인레스 스틸 수직 체크 밸브는 실용성과 안정성의 균형을 유지합니다.

설계 및 제조 표준

선택 지침

설치 및 흐름방향 확인

매체가 수직으로 위쪽으로 흐르는 수직 파이프라인 설치를 확인하십시오. 수평 또는 경사 설치는 엄격히 금지됩니다. 그렇지 않으면 디스크 고장 및 밀봉 누출이 발생할 수 있습니다. 스테인레스 스틸 수직 체크 밸브는 수직 조건에만 적합합니다.

표준 및 압력 등급 일치

GB 또는 ANSI 파이프라인 시스템(예: GB PN16, ANSI Class150)에 따라 해당 PN/클래스를 선택하십시오. 과압 작동을 방지하려면 압력 등급이 파이프라인 설계 압력과 일치하는지 확인하십시오.

씰링 유형 선택

고온(>200℃), 입자 함유 또는 마모가 심한 매체용 금속 하드 씰. 중저온(≤200℃) 및 깨끗한 매체용 소프트 씰로 다양한 매체 특성에 맞게 거의 0에 가까운 누출을 달성합니다.

정확한 재료 매칭

일반 부식성 매체(약산 및 알칼리, 염소 처리된 물)용 304 스테인리스 강. 강한 부식성 매체(농축된 산 및 알칼리, 황/염소 함유 매체)용 316 스테인리스 강. 초저온 또는 강한 부식 조건용 316L 스테인리스 강으로 서비스 수명을 보장합니다.

스프링 대 비스프링 유형 선택

저유량, 저압 조건(최소 개방 압력이 충분하지 않음)을 위한 스프링 장착형, 더 나은 신뢰성을 위해 스프링의 지원을 받습니다. 일반 흐름 및 압력용 비스프링형, 중간 압력 및 중력에 의한 개폐, 에너지 절약이 더 좋습니다.

작동 및 유지 관리 참고 사항

1 설치 참고사항

● 엄격하게 수직으로 설치하고 매체 흐름 방향이 본체의 "위쪽 화살표" 표시와 일치하는지 확인하십시오. 수평 또는 경사 설치는 금지됩니다.

● 설치하기 전에 밸브 모델, 압력 등급, 재질 및 직경이 파이프라인과 일치하는지 확인하십시오. 본체, 디스크 및 가이드 장치에 손상이 없는지 확인하십시오. 디스크를 수동으로 밀어 걸림 없이 유연한 리프팅을 확인합니다.

● 후속 보닛 분해, 디스크 및 가이드 메커니즘 제거를 위해 밸브 위에 유지보수 공간을 확보합니다.

2 정기 유지 관리

● 작동 중 연결부와 보닛 밀봉 상태를 정기적으로 검사하십시오. 누출이 있는 경우 볼트를 조이거나 씰을 교체하십시오.

● 밸브 내부의 불순물과 오물을 주기적으로 분해하여 청소하고 안내 메커니즘의 유연성을 확인하십시오. 스프링 장착형의 경우 스프링 탄성을 검사하고 약화된 경우 적시에 교체하십시오.

● 업스트림 밸브를 천천히 작동하여 중간 압력과 유량을 점진적으로 증가시켜 디스크에 즉각적인 고압 충격을 피하여 구성품 손상을 방지합니다.

3 장기간 종료 후 다시 시작

다시 시작하기 전에 디스크를 수동으로 밀어 유연한 열기/닫기를 확인하세요. 밸브 내부에 막힘이 없는지 확인하십시오. 확인 후, 밀봉 실패 또는 개폐 결함을 유발하는 구성 요소 걸림을 방지하기 위해 매체를 천천히 도입하십시오.

응용 분야

강력한 내식성, 컴팩트한 구조 및 민감한 개폐 기능을 갖춘 스테인레스 스틸 수직 체크 밸브는 다음 산업의 수직 배관 시스템에 널리 사용됩니다.

● 도시 급수 및 배수: 염소 처리된 물, 하수 등 부식성 매체용 파이프라인, 특히 고층 건물의 수직 수도관.

● 고층 건물의 HVAC: 공조 및 난방 시스템용 수직 파이프라인으로 좁은 공간에 매우 적합합니다.

● 석유화학 산업: 화학 매체, 황/염소 함유 매체용 부식성 파이프라인으로 저압부터 중고압 조건에 적합합니다.

● 전력 산업: 발전소 보조 시스템, 증기 파이프라인, 고온 내성, 내마모성 및 안정적인 작동.

● 식품 및 제약 산업: 깨끗한 부식성 매체 파이프라인, 안정적인 밀봉 및 누출 없음으로 위생 요구 사항을 충족합니다.
